Name: Phoenix Contact 1705849 Obudowa złącza pin żeńskiego na kabel TFKC 2,5/ 2-ST-5,08 BK LCRD/BU, piny: 2, 12 A, 50 szt.
Brand: Phoenix Contact
SKU: 2209283
Availability: BackOrder

Zielony złącz z dwoma rzędami pomarańczowych zacisków, odpowiedni do połączeń elektrycznych w zastosowaniach przemysłowych.

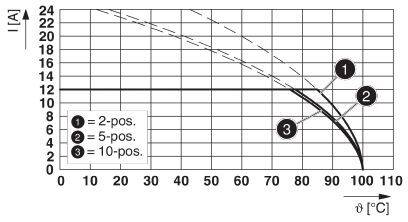

Diagram przedstawia natężenie prądu (I w amperach) w odniesieniu do temperatury (θ w stopniach Celsjusza). Trzy krzywe: 2-pozycyjna, 5-pozycyjna, 10-pozycyjna. Natężenie prądu maleje wraz ze wzrostem temperatury.

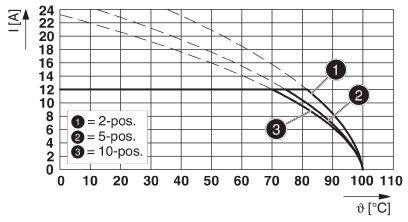

Diagram przedstawia zależność natężenia prądu I[A] od temperatury. Trzy krzywe dla 2, 5 i 10 pozycji. Osie: temperatura ϑ[°C] i natężenie prądu I[A].

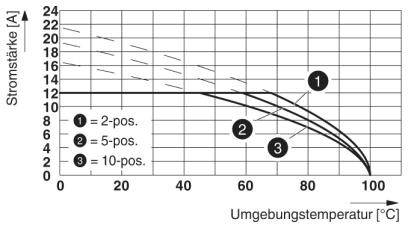

Diagram przedstawia zależność między natężeniem prądu (A) a temperaturą otoczenia (°C) dla urządzeń 2-, 5- i 10-biegunowych. Natężenie prądu maleje wraz ze wzrostem temperatury.

Diagram przedstawia zależność natężenia prądu od temperatury w amperach. Trzy krzywe dla połączeń 2-, 5- i 10-biegunowych, malejące wraz ze wzrostem temperatury.

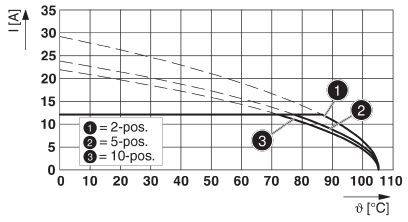

Diagram przedstawia natężenie prądu (I[A]) w zależności od temperatury (ϑ[°C]) z trzema krzywymi dla przekaźników 2-pozycyjnych, 5-pozycyjnych i 10-pozycyjnych, malejącymi wraz ze wzrostem temperatury.

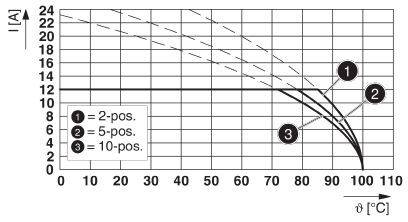

Diagram przedstawia obciążalność prądową w amperach w zależności od temperatury w stopniach Celsjusza. Trzy krzywe reprezentują połączenia 2-, 5- i 10-biegunowe.

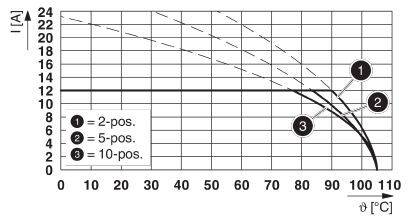

Diagram przedstawia natężenie prądu I (A) w funkcji temperatury θ (°C). Linie oznaczają pozycje 2-, 5- i 10-krotne. Wraz ze wzrostem temperatury natężenie prądu maleje.

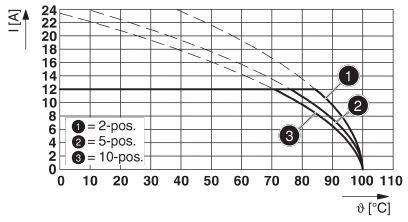

Diagram przedstawia charakterystyki przełączania bezpieczników; I[A] w odniesieniu do temperatury [°C]. Linie dla bezpieczników 2-, 5- i 10-biegunowych przy rosnącej temperaturze.

1/9

Rodzaj produktu

Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza

gniazdo

Ilość rzędów

Wymiary siatki

5.08 mm

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 19.11

127 Sztuki

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (11,98 zł / Sztuka)

599,00 zł

486,99 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 50 szt.
Ilość rzędów: 1
Ilość pinów: 2

Dane techniczne

Liczba przyłączy: 4
Przekrój nominalny: 2.5 m²
Typ izolacji: I
Znamionowe napięcie udarowe (III/3): 4 kV
System wtykowy: CLASSIC COMBICON
Zamek: Brak
Liczba potencjałów 2
Wysokość (wysokość bez pinów do lutowania): 22,1 mm
Temperatura otoczenia (montaż): -5°C... 100°C
Siła połączenia ok. 10 N
Siła potrzebna do bieguna ok. 9,5 N.
Cykle Łączeniowe 25

Rodzaj produktu: Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza: gniazdo

Ilość rzędów: 1

Specyfikacje klem zaciskowych: z blokadą Push-in

Wymiary siatki: 5.08 mm

Ilość pinów: 2

Szerokość produktu: 10.06 mm

Natężenie znamionowe: 12 A

Natężenie znamionowe - zaokrąglone: 12 A

Zawartość: 50 szt.

Maksymalna średnica przewodu (system AWG): 12

Minimalna średnica przewodu (system AWG): 24

Maksymalna długość ściągania izolacji: 10 mm

Wymiary: (D x S x W) 25.7 x 10.06 x 22.1 mm

Połączenie komponentów: zacisk push-in
klema sprężynowa

Numer katalogowy producenta: 1705849

Kolor: czarny

Materiał izolacyjny: PA

Materiał styku: stop Cu, cynowany

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 320 V

Wysokość produktu: 22.1 mm

Długość produktu: 25.7 mm

Maksymalny przekrój: 2.5 mm²

Minimalny przekrój: 0.2 mm²

Maksymalna temperatura: +100 °C

Minimalna temperatura: -40 °C

Model katalogowy producenta: TFKC 2,5/ 2-ST-5,08 BK LCRD/BU

Do pobrania

Karta katalogowa

Karta katalogowa 2209283 Phoenix Contact 1705849 Obudowa złącza pin żeńskiego na kabel TFKC 2,5/ 2-ST-5,08 BK LCRD/BU, piny: 2, 12 A, 50 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209283 Phoenix Contact 1705849 Obudowa złącza pin żeńskiego na kabel TFKC 2,5/ 2-ST-5,08 BK LCRD/BU, piny: 2, 12 A, 50 szt.

Opis

Wtyk do płytki drukowanej, prąd znamionowy: 12 a, napięcie znamionowe (III/2): 320 V, ilość biegunów: 2, raster: 5,08 mm, rodzaj połączenia: Push-in-sprężynowe, kolor: Czarny, powierzchnia styku: Cyna

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
