Name: Phoenix Contact 1748040 Obudowa złącza pin żeńskiego na kabel FMC 1,5/ 9-ST-3,81, piny: 9, 8 A, 50 szt.
Brand: Phoenix Contact
SKU: 2209319
Availability: BackOrder

Zielony i pomarańczowy blok złącza z wieloma punktami przyłączeniowymi do połączeń elektronicznych.

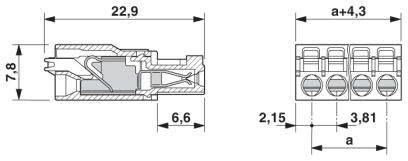

Rysunek techniczny złącza z wymiarami. Po lewej stronie przekrój o długości 22,9 mm. Po prawej szczegółowy widok z góry.

Diagram przedstawia zależność między temperaturą otoczenia (°C) a natężeniem prądu (A) dla 1, 2, 12 i 20 pozycji. Wysokie temperatury zmniejszają natężenie prądu.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza

gniazdo

Ilość rzędów

Wymiary siatki

3.81 mm

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 19.11

32 Sztuki

Pokaż produkty alternatywne

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (19,78 zł / Sztuka)

989,00 zł

804,07 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 50 szt.
Ilość rzędów: 1
Ilość pinów: 9

Dane techniczne

Liczba przyłączy: 9
Przekrój nominalny: 1.5 m²
Typ izolacji: I
Znamionowe napięcie udarowe (III/3): 2,5 kV
Wtyki mini COMBICON
Zamek: Brak
Liczba potencjałów: 9
Wysokość (wysokość bez pinów do lutowania): 7,75 mm
Temperatura otoczenia (montaż): -5°C... 100°C
Siła połączenia ok. 8 N
Siła potrzebna do bieguna ok. 5 N.
Cykle Łączeniowe 25

Rodzaj produktu: Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza: gniazdo

Ilość rzędów: 1

Specyfikacje klem zaciskowych: z blokadą Push-in

Wymiary siatki: 3.81 mm

Ilość pinów: 9

Szerokość produktu: 34.73 mm

Natężenie znamionowe: 8 A

Natężenie znamionowe - zaokrąglone: 8 A

Zawartość: 50 szt.

Maksymalna średnica przewodu (system AWG): 16

Minimalna średnica przewodu (system AWG): 24

Maksymalna długość ściągania izolacji: 10 mm

Wymiary: (D x S x W) 21.9 x 34.73 x 7.75 mm

Połączenie komponentów: zacisk push-in
klema sprężynowa

Numer katalogowy producenta: 1748040

Kolor: zielony

Materiał izolacyjny: PA

Materiał styku: stop Cu, cynowany

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 160 V

Wysokość produktu: 7.75 mm

Długość produktu: 21.9 mm

Maksymalny przekrój: 1.5 mm²

Minimalny przekrój: 0.2 mm²

Maksymalna temperatura: +100 °C

Minimalna temperatura: -40 °C

Model katalogowy producenta: FMC 1,5/ 9-ST-3,81

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209319 Phoenix Contact 1748040 Obudowa złącza pin żeńskiego na kabel FMC 1,5/ 9-ST-3,81, piny: 9, 8 A, 50 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209319 Phoenix Contact 1748040 Obudowa złącza pin żeńskiego na kabel FMC 1,5/ 9-ST-3,81, piny: 9, 8 A, 50 szt.

Opis

Beznarzędziowy, oszczędzające czas podłączenie push-in. Zdefiniowana siła nacisku zapewnia długotrwały stabilny kontakt. Intuicyjna obsługa dzięki kolorowemu włącznikowi. Obsługa i połączenie przewodu z jednego kierunku umożliwia integrację z przodu urządzenia.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
