Name: Phoenix Contact 1728112 Obudowa złącza pin żeńskiego na kabel PC 4/ 3-ST-7,62 BD:L-PE, piny: 3, 20 A, 50 szt.
Brand: Phoenix Contact
SKU: 2209313
Availability: BackOrder

Zielony wtyk z czterema zaciskami przyłączeniowymi, często stosowany w połączeniach elektrycznych.

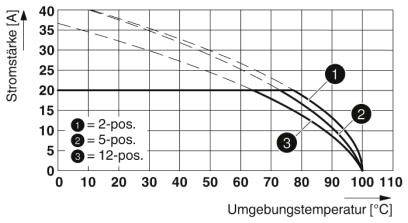

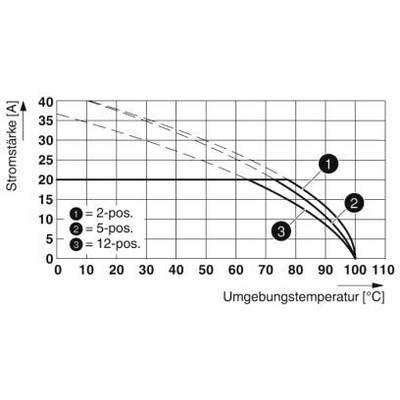

Diagram przedstawia natężenie prądu w zależności od temperatury otoczenia dla połączeń 2-pozycyjnych, 5-pozycyjnych i 12-pozycyjnych. Natężenie prądu spada wraz ze wzrostem temperatury.

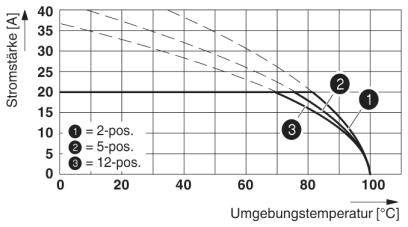

Diagram przedstawia natężenie prądu [A] w zależności od temperatury otoczenia [°C] z krzywymi dla przełączników 2-, 5- oraz 12-pozycyjnych. Natężenie prądu spada przy wyższych temperaturach.

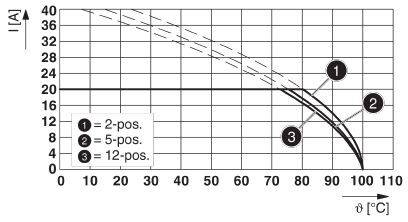

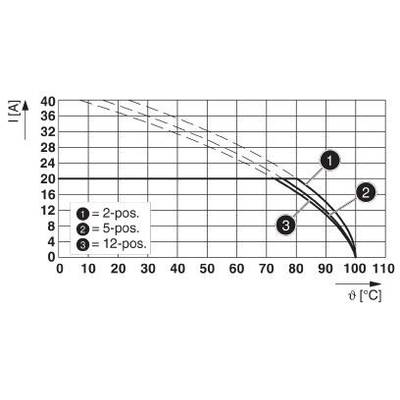

Diagram przedstawia natężenie prądu (I w amperach) w zależności od temperatury (ϑ w °C) dla 2, 5 i 12 pozycji. Krzywe maleją przy wzroście temperatury.

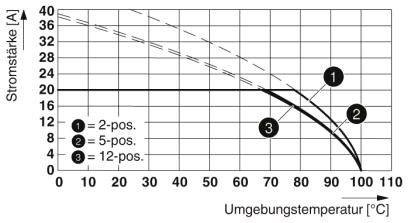

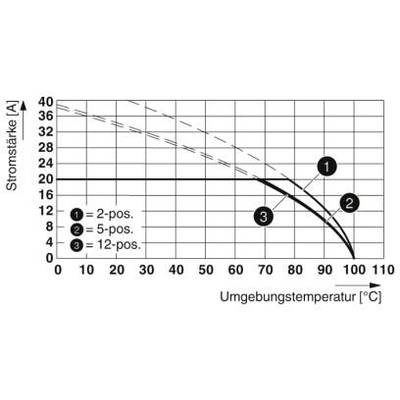

Grafik przedstawia natężenie prądu w amperach w odniesieniu do temperatury otoczenia w stopniach Celsjusza dla trzech pozycji: 2-poz., 5-poz., 12-poz.

1/5

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza

gniazdo

Ilość rzędów

Wymiary siatki

7.62 mm

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w wt. 12.01.2027

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (15,18 zł / Sztuka)

759,00 zł

617,07 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 50 szt.
Ilość rzędów: 1
Ilość pinów: 3

Dane techniczne

Liczba przyłączy: 3
Przekrój nominalny: 4 m²
Typ izolacji: I
Znamionowe napięcie udarowe (III/3): 6 kV
System wtykowy: Power COMBICON 4
Zamek: Brak
Liczba potencjałów: 3
Wysokość (wysokość bez pinów do lutowania): 18,1 mm
Temperatura otoczenia (montaż): -5°C... 100°C
Siła połączenia ok. 8 N
Siła potrzebna do bieguna ok. 5 N.
Cykle Łączeniowe 50

Rodzaj produktu: Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza: gniazdo

Ilość rzędów: 1

Specyfikacje klem zaciskowych: z obudową kablową

Wymiary siatki: 7.62 mm

Ilość pinów: 3

Szerokość produktu: 22.84 mm

Natężenie znamionowe: 20 A

Natężenie znamionowe - zaokrąglone: 20 A

Zawartość: 50 szt.

Maksymalna średnica przewodu (system AWG): 10

Minimalna średnica przewodu (system AWG): 24

Maksymalna długość ściągania izolacji: 7 mm

Wymiary: (D x S x W) 30.7 x 22.84 x 18.1 mm

Połączenie komponentów: śrubowe

Numer katalogowy producenta: 1728112

Kolor: zielony

Materiał izolacyjny: PA

Materiał styku: stop Cu, cynowany

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 630 V

Wysokość produktu: 18.1 mm

Długość produktu: 30.7 mm

Maksymalny przekrój: 4 mm²

Minimalny przekrój: 0.2 mm²

Maksymalna temperatura: +100 °C

Minimalna temperatura: -40 °C

Model katalogowy producenta: PC 4/ 3-ST-7,62 BD:L-PE

Do pobrania

Karta katalogowa

Karta katalogowa 2209313 Phoenix Contact 1728112 Obudowa złącza pin żeńskiego na kabel PC 4/ 3-ST-7,62 BD:L-PE, piny: 3, 20 A, 50 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209313 Phoenix Contact 1728112 Obudowa złącza pin żeńskiego na kabel PC 4/ 3-ST-7,62 BD:L-PE, piny: 3, 20 A, 50 szt.

Opis

Wtyk do płytki drukowanej, prąd znamionowy: 20 a, napięcie znamionowe (III/2): 630 V, ilość biegunów: 3, raster: 7,62 mm, rodzaj połączenia: Śrubowe z tuleją rozciągającą, kolor: Zielony, powierzchnia styku: Cyna

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
