Name: Phoenix Contact 1808750 Obudowa złącza pin męskiego na kabel FKICS 2,5/ 5-STD-5,08-RN, piny: 5, 12 A, 1 szt.
Brand: Phoenix Contact
SKU: 2209399
Availability: InStock

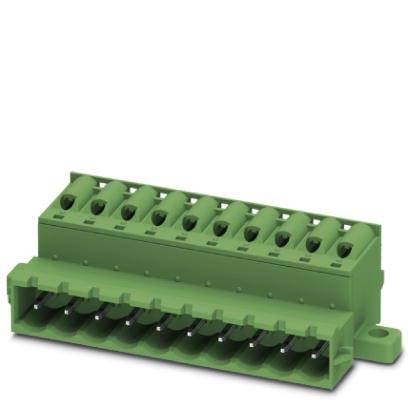

Zielony elektryczny blok zaciskowy z wieloma przyłączami do łączenia przewodów lub kabli w obwodach elektrycznych.

Rysunek techniczny złącza z wymiarami: szerokość 26,4 mm, wysokość 15 mm, średnica otworu 3,2 mm, rozstaw 5,08 mm.

Diagram obciążalności prądowej: Oś X przedstawia temperaturę otoczenia (°C), oś Y wskazuje natężenie prądu (A). Trzy krzywe dla połączeń 2-, 5- i 16-biegunowych.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin męskiego na kabel

Rodzaj złącza

złącze męskie

Ilość rzędów

Wymiary siatki

5.08 mm

Ilość pinów

Karta katalogowa (PDF)

Dostawa w czw. 22.10

31 Sztuki

Liczba

Sztuki

Suma (16,09 zł / Sztuka)

22,99 zł

-30 %

16,09 zł

13,08 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 1 szt.
Ilość rzędów: 1
Ilość pinów: 5

Dane techniczne

Liczba przyłączy: 5
Przekrój nominalny: 2.5 m²
Typ izolacji: I
Znamionowe napięcie udarowe (III/3): 4 kV
System wtykowy: CLASSIC COMBICON
Zamek: Brak
Liczba potencjałów: 5
Wysokość (wysokość bez pinów do lutowania): 15 mm
Temperatura otoczenia (montaż): -5°C... 100°C
Siła połączenia ok. 8 N
Siła potrzebna do bieguna ok. 6 N.
Cykle Łączeniowe 25

Rodzaj produktu: Obudowa złącza pin męskiego na kabel

Rodzaj złącza: złącze męskie

Ilość rzędów: 1

Specyfikacje klem zaciskowych: z blokadą Push-in

Wymiary siatki: 5.08 mm

Ilość pinów: 5

Szerokość produktu: 38.62 mm

Natężenie znamionowe: 12 A

Natężenie znamionowe - zaokrąglone: 12 A

Zawartość: 1 szt.

Maksymalna średnica przewodu (system AWG): 12

Minimalna średnica przewodu (system AWG): 24

Maksymalna długość ściągania izolacji: 10 mm

Wymiary: (D x S x W) 26.4 x 38.62 x 15 mm

Połączenie komponentów: zacisk push-in
klema sprężynowa

Numer katalogowy producenta: 1808750

Kolor: zielony

Materiał izolacyjny: PA

Materiał styku: stop Cu, cynowany

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 320 V

Wysokość produktu: 15 mm

Długość produktu: 26.4 mm

Maksymalny przekrój: 2.5 mm²

Minimalny przekrój: 0.2 mm²

Maksymalna temperatura: +100 °C

Minimalna temperatura: -40 °C

Model katalogowy producenta: FKICS 2,5/ 5-STD-5,08-RN

Ilość styków: 5

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Szerokość produktu

Ilość rzędów

Ilość pinów

Wymiary siatki

Phoenix Contact 1808750 Obudowa złącza pin męskiego na kabel FKICS 2,5/ 5-STD-5,08-RN, piny: 5, 12 A, 1 szt.

Numer produktu2209399

Dostawa w czw. 22.10

31 sztukaConrad Electronic

Ten produkt

12 A

38.62 mm

5.08 mm

Sztuki

Min.: 1

Vielfache: 1

16,09 zł^*

Phoenix Contact 1015242 Obudowa złącza pin męskiego na kabel PTCM 0,5/ 2-PI-2,5 WH, piny: 2, 6 A, 250 szt.

Numer produktu2208941

Dostawa w śr. 28.10

9 zestaw/yConrad Electronic

6 A

6.7 mm

2.5 mm

Sztuki

Min.: 1

Vielfache: 1

339,00 zł^*

Phoenix Contact 1015245 Obudowa złącza pin męskiego na kabel PTCM 0,5/ 5-PI-2,5 WH, piny: 5, 6 A, 100 szt.

Numer produktu2208944

Dostawa w śr. 28.10

13 zestaw/yConrad Electronic

6 A

14.2 mm

2.5 mm

Sztuki

Min.: 1

Vielfache: 1

279,00 zł^*

Phoenix Contact 1015246 Obudowa złącza pin męskiego na kabel PTCM 0,5/ 6-PI-2,5 WH, piny: 6, 6 A, 100 szt.

Numer produktu2208945

Dostawa w śr. 28.10

9 zestaw/yConrad Electronic

6 A

16.7 mm

2.5 mm

Sztuki

Min.: 1

Vielfache: 1

339,00 zł^*

Phoenix Contact 1015248 Obudowa złącza pin męskiego na kabel PTCM 0,5/ 8-PI-2,5 WH, piny: 8, 6 A, 100 szt.

Numer produktu2208946

Dostawa w śr. 28.10

8 zestaw/yConrad Electronic

6 A

21.7 mm

2.5 mm

Sztuki

Min.: 1

Vielfache: 1

409,00 zł^*

Phoenix Contact 1720628 Obudowa złącza pin męskiego na kabel PCV 5/ 7-G-7,62, piny: 7, 41 A, 50 szt.

Numer produktu2209307

Dostawa w pt. 8.01.2027

Conrad Electronic

41 A

56.14 mm

7.62 mm

Sztuki

Min.: 1

Vielfache: 1

1179,00 zł^*

Phoenix Contact 1728934 Obudowa złącza pin męskiego na kabel GMSTBA 2,5 HC/10-G-7,62, piny: 10, 16 A, 50 szt.

Numer produktu2209314

Dostawa w pon. 16.11

Conrad Electronic

16 A

76.2 mm

7.62 mm

Sztuki

Min.: 1

Vielfache: 1

629,00 zł^*

Phoenix Contact 1784868 Obudowa złącza pin męskiego na kabel IPC 35 HC/ 3-STGF-15,00, piny: 3, 125 A, 25 szt.

Numer produktu2209360

Dostawa w czw. 7.01.2027

Conrad Electronic

125 A

46.3 mm

15 mm

Sztuki

Min.: 1

Vielfache: 1

1929,00 zł^*

Phoenix Contact 1796335 Obudowa złącza pin męskiego na kabel MSTBV 2,5/ 3-GF-5,08 EX, piny: 3, 12 A, 50 szt.

Numer produktu2209393

Dostawa w pon. 16.11

Conrad Electronic

12 A

25.4 mm

5.08 mm

Sztuki

Min.: 1

Vielfache: 1

489,00 zł^*

Phoenix Contact 1808815 Obudowa złącza pin męskiego na kabel FKICS 2,5/11-STD-5,08-RN, piny: 11, 12 A, 1 szt.

Numer produktu2209400

Dostawa w czw. 22.10

17 sztukaConrad Electronic

12 A

69.1 mm

5.08 mm

Sztuki

Min.: 1

Vielfache: 1

45,89 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 2209399 Phoenix Contact 1808750 Obudowa złącza pin męskiego na kabel FKICS 2,5/ 5-STD-5,08-RN, piny: 5, 12 A, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209399 Phoenix Contact 1808750 Obudowa złącza pin męskiego na kabel FKICS 2,5/ 5-STD-5,08-RN, piny: 5, 12 A, 1 szt.

Opis

Beznarzędziowy, oszczędzające czas podłączenie push-in. Stała komora zacisków otwartych śrubokrętem umożliwia wygodne połączenie przewodów. Wtyk inwertowany ze stykami pinowymi do bezpiecznych wyjść urządzeń lub połączeń kablowych. Intuicyjna obsługa blokady chroni przed przypadkowym odłączeniem. Możliwość połączenia z rodziną MSTB 2,5.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
