Name: Phoenix Contact 1847013 Obudowa złącza pin żeńskiego na kabel FRONT-MSTB 2,5/12-STF-5,08 AU, piny: 12, 12 A, 1 szt.
Brand: Phoenix Contact
SKU: 2209478
Availability: BackOrder

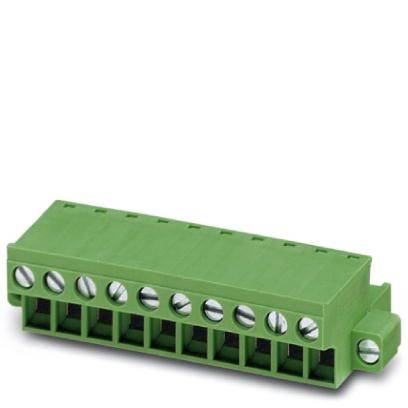

Zielony elektryczny złącze z ośmioma zaciskami śrubowymi, stosowany do okablowania w obwodach elektrycznych.

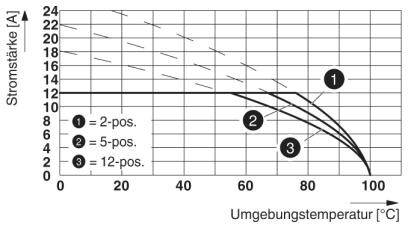

Diagram przedstawia zależność między natężeniem prądu (A) a temperaturą otoczenia (°C) dla konfiguracji 2-pozycyjnej, 5-pozycyjnej i 12-pozycyjnej.

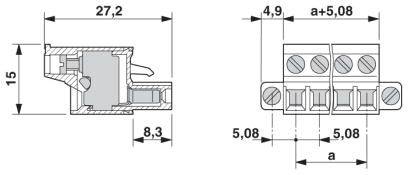

Rysunek techniczny złącza elektrycznego z wymiarami: długość 27,2 mm, wysokość 15 mm, szerokość 8,3 mm; rozstaw styków 5,08 mm.

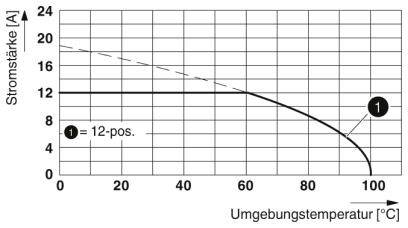

Diagram przedstawia natężenie prądu w amperach względem temperatury otoczenia w stopniach Celsjusza. Krzywa spada przy 100°C, natężenie prądu pozostaje stałe na poziomie 12 pozycji.

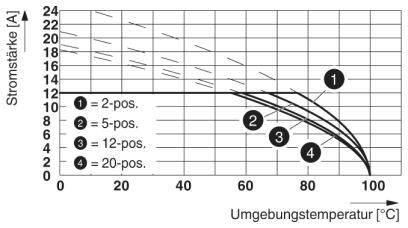

Diagram przedstawia natężenie prądu [A] w zależności od temperatury otoczenia [°C] dla różnych pozycji. Linie oznaczają pozycje 2-, 5-, 12-, 20-pozycyjne.

1/5

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza

gniazdo

Wymiary siatki

5.08 mm

Ilość pinów

Opakowanie

sztuka

Karta katalogowa (PDF)

Dostawa w śr. 28.10

90 Sztuki

Liczba

Sztuki

Suma (109,00 zł / Sztuka)

109,00 zł

88,62 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 1 szt.
Ilość pinów: 12

Dane techniczne

Przekrój nominalny: 2.5 m²
Typ izolacji: I

Opakowanie: sztuka

Rodzaj produktu: Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza: gniazdo

Specyfikacje klem zaciskowych: ze złączem śrubowym

Wymiary siatki: 5.08 mm

Ilość pinów w rzędzie: 12

Ilość pinów: 12

Szerokość produktu: 70.76 mm

Natężenie znamionowe: 12 A

Natężenie znamionowe - zaokrąglone: 12 A

Zawartość: 1 szt.

Maksymalna średnica przewodu (system AWG): 12

Minimalna średnica przewodu (system AWG): 24

Maksymalna długość ściągania izolacji: 10 mm

Wymiary: (D x S x W) 27.2 x 70.76 x 15 mm

Połączenie komponentów: śrubowe

Rozmiar gwintu: M2.5

Numer katalogowy producenta: 1847013

Kolor: zielony

Materiał izolacyjny: PA

Wykończenie strony z PCB: Au (złoto)

Wykończenie strony ze wtykami: Au (złoto)

Napięcie znamionowe: 320 V

Wysokość produktu: 15 mm

Długość produktu: 27.2 mm

Maksymalny przekrój: 2.5 mm²

Model katalogowy producenta: FRONT-MSTB 2,5/12-STF-5,08 AU
