Name: Phoenix Contact 1952115 Obudowa złącza pin żeńskiego na kabel FMC 1,5/11-ST-3,5-RF, piny: 11, 8 A, 50 szt.
Brand: Phoenix Contact
SKU: 2209549
Availability: BackOrder

Zielony i pomarańczowy złącze wielostykowe, używane do okablowania i połączeń elektrycznych w urządzeniach.

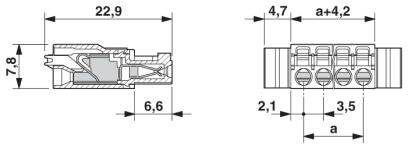

Rysunek techniczny złącza elektrycznego z wymiarami: długość 22,9 mm, szerokości wynoszące odpowiednio 4,7 mm i 7,8 mm.

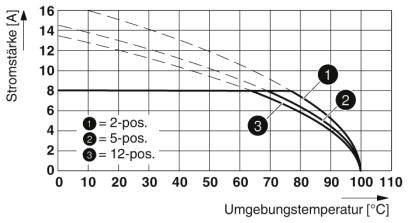

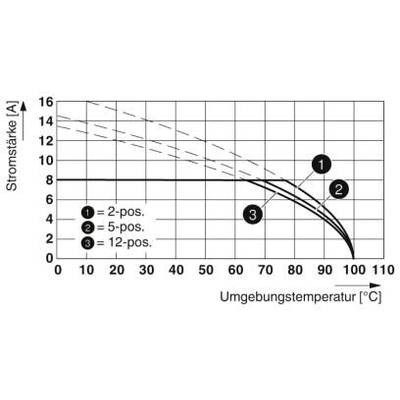

Diagram przedstawia natężenie prądu w zależności od temperatury otoczenia dla styków 2-, 5- i 12-biegunowych. Natężenie prądu maleje wraz ze wzrostem temperatury.

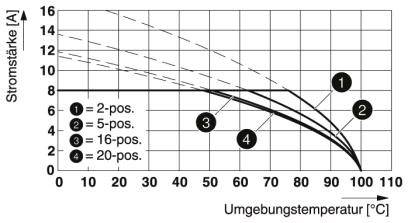

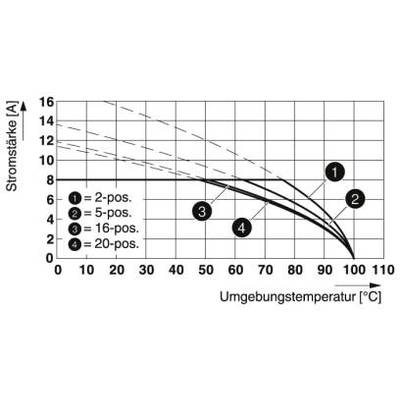

Diagram przedstawia zależność między natężeniem prądu (A) a temperaturą otoczenia (°C) dla czterech pozycji (2, 5, 16, 20), malejącą wraz ze wzrostem temperatury.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza

gniazdo

Ilość rzędów

Wymiary siatki

3.5 mm

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 4.12

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (30,78 zł / Sztuka)

1539,00 zł

1251,22 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 50 szt.
Ilość rzędów: 1
Ilość pinów: 11

Dane techniczne

Liczba przyłączy: 11
Przekrój nominalny: 1.5 m²
Typ izolacji: I
Znamionowe napięcie udarowe (III/3): 2,5 kV
Wtyki mini COMBICON
Zamek: Kołnierz Zatrzaskowy
Liczba potencjałów: 11
Wysokość (wysokość bez pinów do lutowania): 7,8 mm
Temperatura otoczenia (montaż): -5°C... 100°C
Siła połączenia ok. 5 N
Siła potrzebna do bieguna ok. 4 N.
Cykle Łączeniowe 25

Rodzaj produktu: Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza: gniazdo

Ilość rzędów: 1

Specyfikacje klem zaciskowych: z blokadą Push-in

Wymiary siatki: 3.5 mm

Ilość pinów: 11

Szerokość produktu: 48.6 mm

Natężenie znamionowe: 8 A

Natężenie znamionowe - zaokrąglone: 8 A

Zawartość: 50 szt.

Maksymalna średnica przewodu (system AWG): 16

Minimalna średnica przewodu (system AWG): 24

Maksymalna długość ściągania izolacji: 10 mm

Wymiary: (D x S x W) 22.9 x 48.6 x 7.8 mm

Połączenie komponentów: zacisk push-in
klema sprężynowa

Numer katalogowy producenta: 1952115

Kolor: zielony

Materiał izolacyjny: PA

Materiał styku: stop Cu, cynowany

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 160 V

Wysokość produktu: 7.8 mm

Długość produktu: 22.9 mm

Maksymalny przekrój: 1.5 mm²

Minimalny przekrój: 0.2 mm²

Maksymalna temperatura: +100 °C

Minimalna temperatura: -40 °C

Model katalogowy producenta: FMC 1,5/11-ST-3,5-RF

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209549 Phoenix Contact 1952115 Obudowa złącza pin żeńskiego na kabel FMC 1,5/11-ST-3,5-RF, piny: 11, 8 A, 50 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209549 Phoenix Contact 1952115 Obudowa złącza pin żeńskiego na kabel FMC 1,5/11-ST-3,5-RF, piny: 11, 8 A, 50 szt.

Opis

Beznarzędziowy, oszczędzające czas podłączenie push-in. Zdefiniowana siła nacisku zapewnia długotrwały stabilny kontakt. Intuicyjna obsługa dzięki kolorowemu włącznikowi. Obsługa i połączenie przewodu z jednego kierunku umożliwia integrację z przodu urządzenia. Intuicyjna obsługa blokady chroni przed przypadkowym odłączeniem.
