Name: Phoenix Contact 2296935 FLK 14/16/EZ-DR/HF/ 150/S7 Przewód
Brand: Phoenix Contact
SKU: 2209676
Availability: SoldOut

Szara taśmowa wiązka przewodów z dwoma białymi złączami na końcach. Z złączy wystają wielokolorowe przewody.

Diagram 16-bitowego licznika binarnego, przedstawiający okablowanie i sekwencję od 1 do 31, z połączeniami bramek logicznych.

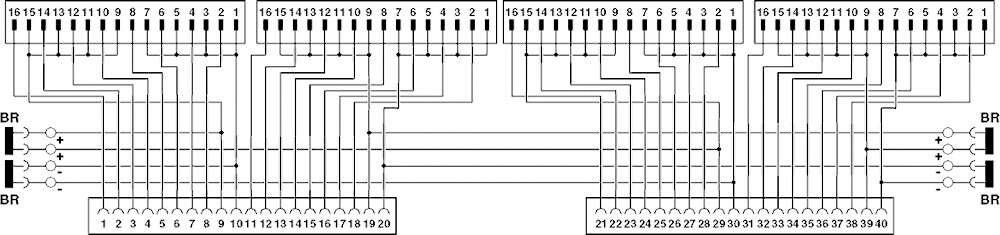

Schemat elektryczny obwodu elektronicznego z ponumerowanymi złączami i wieloma poziomymi połączeniami między komponentami.

Diagram przedstawia natężenie prądu I[A] w zależności od temperatury θ[°C]. Natężenie prądu pozostaje na poziomie 1,0 A do 60°C, a następnie spada do 0 przy 80°C.

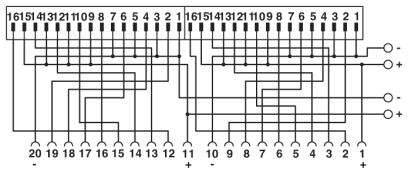

Schemat elektryczny wtyczki 21-stykowej z ponumerowanymi stykami i połączeniami. Linie przedstawiają przewody elektryczne między kontaktami.

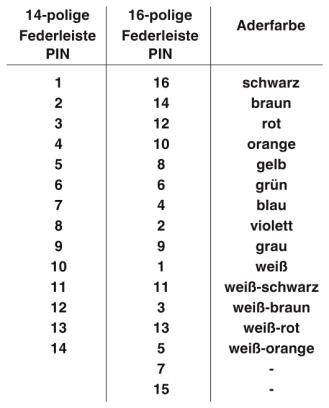

'Tabela przedstawia numery PIN dla 14-pinowych i 16-pinowych listew złączowych oraz odpowiadające im kolory przewodów: czarny, brązowy, czerwony itp.'

1/6

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Niedostępne

Suma (179,00 zł / Sztuka)

179,00 zł

145,53 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Temperatura otoczenia (praca): Od -40°C... 70°C (ułożenie na stałe)
Temperatura Otoczenia (Magazynowanie/Transport): Od -40°C... do 80 °C
Rodzaj podłączenia: Listwa żeńska IDC/FLK
Nazwa Połączenia: Poziomie Pola
Znamionowe napięcie izolacji 63 V.
Mierzone napięcie szczytowe: 0,6 kV
Rodzaj ochrony 1: ≥ IP54 (miejsce montażu)
Maks. Dopuszczalne napięcie robocze: 25 V AC
Obciążalność prądu na ścieżkę maks.: 1 a (50°C)
Długość kabla: 1,5 m
Średnica zewnętrzna kabla: 5,8 mm ±0,4 mm
Jednożyłowy, przekrój: 0,14 mm ²
Przewód jednożyłowy, przekrój [AWG]: 26
Pojedyncza Żyła, Ilość Skrętek: 7
Żyła Pojedyncza, Materiał: Miedź Ocynowana
Średnica żyły wraz z izolacją: 1 mm ±0,03 mm
Najmniejszy promień gięcia, ułożony na stałe: 50 mm
Najmniejszy promień gięcia, ruchomy: 93 mm
Cykle na zginanie: 5000 (przy promieniu ≥ 15x średnica zewnętrzna)
Rezystancja izolacji przewodu: ≥ 20 MΩ/km (20 °C)
Rezystancja przewodu: ≤ 145 Ω/km (20°C)
Płaszcz Zewnętrzny, Materiał: Bezhalogenowy (Typ 2)
Liczba przyłączy 1
Ilość Biegunów 14
Cykle Łączeniowe> 50
Odporność na olej: Do okazjonalnego opryskiwania
Wytrzymałość na benzynę: Przed okazjonalnymi bryzgami
Stopień zanieczyszczenia: 2
Kategoria przepięcia: II
Sterowanie: Siemens TOP connect
Kable, konfekcjonowanie: Technika zacisków nożowych, IEC 60352-4/DIN EN 60352-4
Raster: 2,54 mm

Rodzaj produktu: Przewód

Model katalogowy producenta: FLK 14/16/EZ-DR/HF/ 150/S7

: IP00

Numer katalogowy producenta: 2296935

Zawartość: 1 szt.

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2209676 Phoenix Contact 2296935 FLK 14/16/EZ-DR/HF/ 150/S7 Przewód

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209676 Phoenix Contact 2296935 FLK 14/16/EZ-DR/HF/ 150/S7 Przewód

Opis

Konfekcjonowany, bezhalogenowy kabel okrągły; sterowanie: SIMATIC® TOP connect; podłączenie 1: Listwa żeńska IDC/FLK (1x 16-pin); podłączenie 2: Listwa żeńska IDC/FLK (1x 14-pin); długość kabla: 1,5 m.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
