Name: Phoenix Contact 2316393 AXL P FBPS BASE Moduł zasilający PLC
Brand: Phoenix Contact
SKU: 2209709
Availability: BackOrder

Elementy elektroniczne, w tym duży, prostokątny system wtykowy z mocowaniami i zaciskami przyłączeniowymi, oraz mniejsza, czarna wtyczka obok.

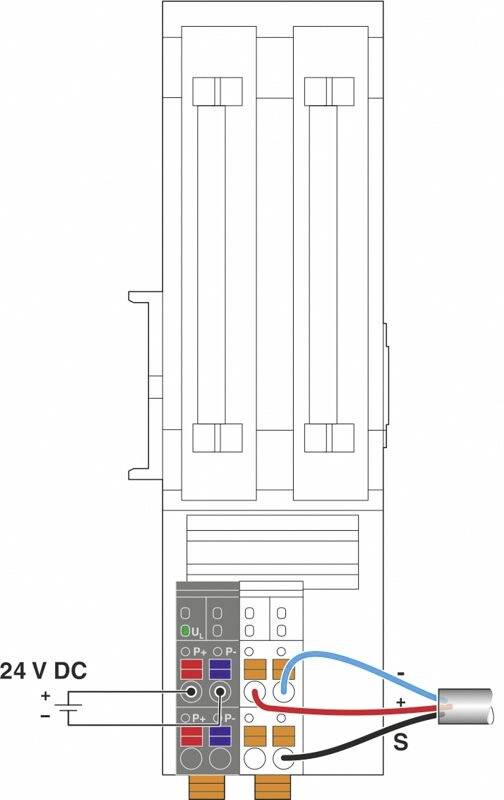

Schemat elektryczny z przyłączem 24 V DC, dwoma bezpiecznikami i czterema kolorowo oznaczonymi punktami wyjściowymi.

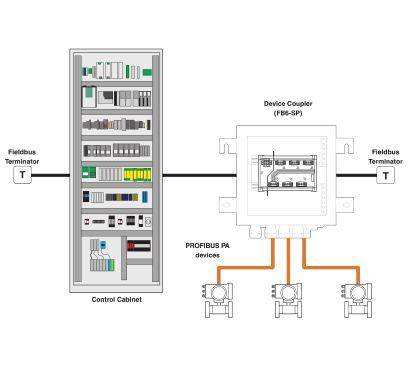

Schemat elektryczny przedstawia szafę sterowniczą z połączeniami do urządzeń Profibus PA oraz sprzęgłem urządzenia (FB-SFP) do komunikacji magistrali polowej.

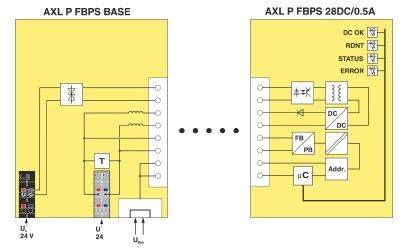

Schemat połączenia 'AXL P FBPS BASE' oraz 'AXL P FBPS 28DC/0.5A': Po lewej stronie złącze bazowe, po prawej stronie jednostka zasilająca z wskaźnikami stanu.

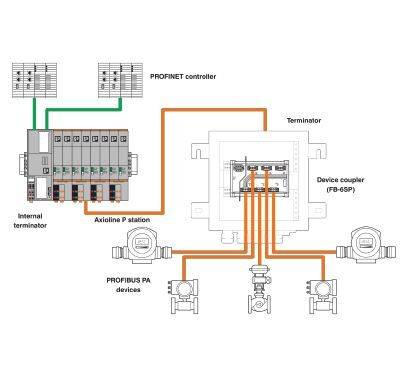

Schematyczny schemat systemu automatyzacji z kontrolerem PROFINET, stacją AxioLine, separatorem urządzeń oraz urządzeniami PROFIBUS PA.

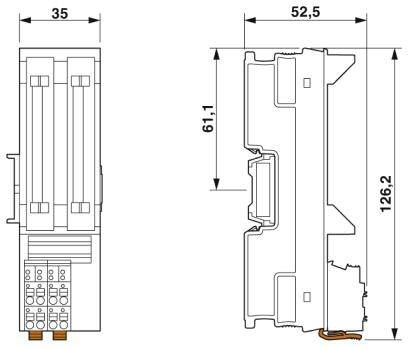

Diagram wymiarów urządzenia elektrycznego: Wysokość 126,2 mm, szerokość 35 mm, głębokość 52,5 mm. Przedstawia widok z przodu i z boku.

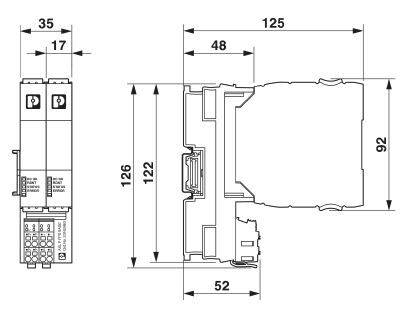

Rysunek techniczny elementu elektronicznego z wymiarami: szerokość 35 mm, wysokość 126 mm, głębokość 125 mm. Widok z boku i z przodu.

1/7

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 19.02.2027

Liczba

Sztuki

Suma (659,00 zł / Sztuka)

659,00 zł

535,77 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 79,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Temperatura otoczenia (praca): Od -40°C... 65°C (pozycja montażowa: Montaż ścienny na poziomej szynie nośnej)
Temperatura Otoczenia (Magazynowanie/Transport): Od -40°C... 85 °C
Dopuszczalna Wilgotność Powietrza (Praca): 5 %... 95% (bez kondensacji)
Dopuszczalna Wilgotność Powietrza (Składowanie/Transport): 5 %... 95 %
Złącze: Profibus
Rodzaj Połączenia: Moduł Gniazda Magistrali
Pobór prądu typowy: 750 ma ()
Zakres napięcia zasilającego: 18,5 V DC... 30,5 V DC
Pobór prądu maksymalnie: 950 ma (18,5 V DC, obciążenie 500 ma)
Stopień zanieczyszczenia: 2
Kategoria przepięcia: II
Przekrój przewodu sztywnego min.: 0,20 mm ²
Przekrój przewodu sztywnego maks. 1,50 mm
Przekrój przewodu elastycznego min.: 0,20 mm²
Przekrój przewodu elastycznego maks.: 1,50 mm²
Przekrój przewodu AWG min. 24
Przekrój przewodu AWG maks. 16

Rodzaj produktu: Moduł zasilający PLC

Model katalogowy producenta: AXL P FBPS BASE

Wysokość produktu: 130 mm

Długość produktu: 125 mm

Szerokość produktu: 35 mm

: IP20

Wymiary: (D x S x W) 125 x 35 x 130 mm

Numer katalogowy producenta: 2316393

Maksymalna temperatura otoczenia: 65 °C

Minimalna temperatura otoczenia: -40 °C

Zawartość: 1 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209709 Phoenix Contact 2316393 AXL P FBPS BASE Moduł zasilający PLC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209709 Phoenix Contact 2316393 AXL P FBPS BASE Moduł zasilający PLC

Opis

Podstawa Axioline P do wtyczki zasilania PROFIBUS PA. Redundancja występuje, gdy zainstalowane są dwie wtyczki. Redundancja jest utrzymywana za pomocą złącza wtykowego Backplane przez kilka cokołów.
