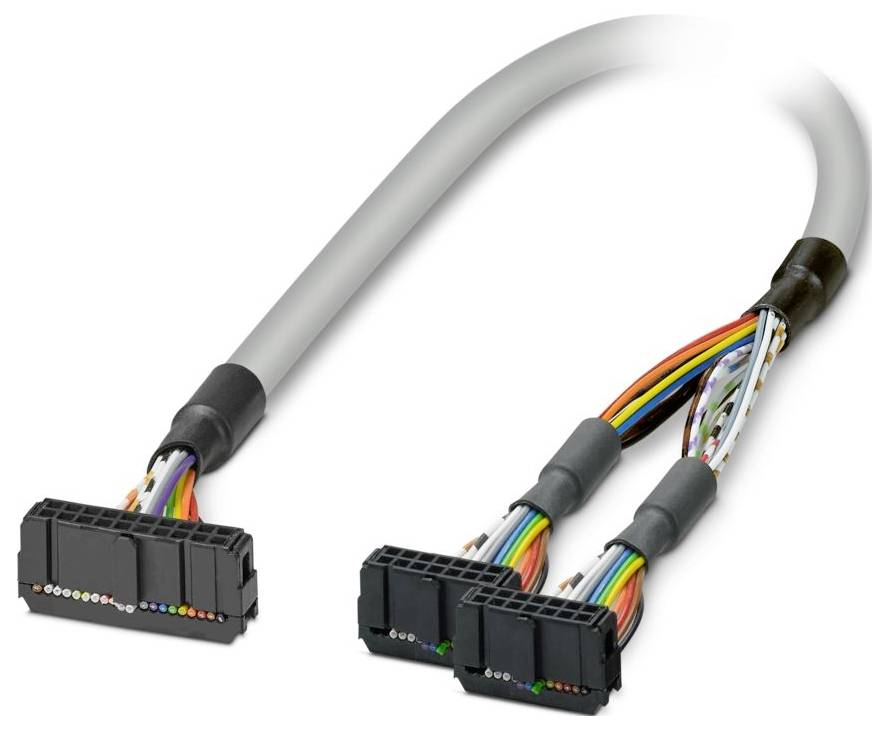

Phoenix Contact 2298470 FLK 20/2FLK14/EZ-DR/100/KONFEK Kabel Zawartość: 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Kabel połączeniowy
Długość kabla
1 m
Połączenie komponentów
listwa żeńska IDC-FLK
Łączna ilość styków
20
Numer katalogowy producenta
2298470
Karta katalogowa (PDF)
61 Sztuki
Liczba
Suma (251,22 zł / Sztuka)
251,22 zł
309,00 zł
z VAT (klient indywidualny)
Cena netto
14 dni na zwrot w cenie
Dane techniczne
- Liczba słupów: 14
- Typ połączenia: złącze żeńskie IDC/FLK
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP00
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
- Wysokość: ≤ 2000 m
- Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
- Średnica zewnętrzna przewodu 7.60 mm ±0.4 mm
- Wymiar korpusu: 2.54 mm
- Podłączenie zgodnie z normą: IEC 60603-13 (na podstawie)
- Obudowa zewnętrzna, materiał: Półsztywny PVC
- Materiał przewodnika: cynowane pasma miedziane
- Długość przewodu: 1 m
- Przekrój przewodu: 20 x 0,14 mm²
- Rezystancja linii: ≤ 145 Ω/km (20 °C)
- Powłoka zewnętrzna, kolor: szary
- Rezystancja izolacji: ≥ 20 MΩ*km (20 °C)
- Stopień ochrony (miejsce instalacji): ≥ IP54 (miejsce instalacji)
- Styl UL AWM: 2464/1061
- Ekranowany: nie
- Typ kabla: 20X0,14 [PCW]
- Struktura przewodnika linii sygnałowej: 7x 0,16 mm
- Linia sygnałowa AWG: 26
- Średnica przewodu wraz z izolacją: 1 mm ±0,03 mm
- Minimalny promień gięcia przy montażu na stałe: 64 mm
- Najmniejszy promień gięcia, możliwość elastycznego montażu: 120 mm
- Nośność dynamiczna (zginanie): Maksymalna liczba cykli gięcia: 5000 (przy promieniu ≥ 15x średnicy zewnętrznej)
- Ognioodporność: IEC 60332-1-2 (rura); VDE 0842, część 332-1-2 (rura); IEC 60332-3-22 (rura); UL VW-1; CSA FT-1
- Odporność na olej: przed sporadycznymi zachlapaniami (rurociąg)
- Liczba połączeń: 2
- Nominalny tryb pracy 100 % ED
- Cykle podłączania:> 50
- Połączenie 1: Połączenie 1
- Port 2: Port 2
- Bez halogenu: nie
- Temperatura otoczenia (praca) (instalacja stacjonarna): -40 °C ... 70 °C (instalacja stała)
- Temperatura otoczenia (praca) (elastyczna instalacja): -10 °C ... 70 °C (elastyczna instalacja)
- Typ przewodu: Okrągły kabel prefabrykowany
- Obsługiwany kontroler: EMERSON DeltaV: Obsługiwany kontroler: EMERSON DeltaV
- Pasująca karta I/O: VE4001S2T2B5;VE4002S1T2B6
- Napięcie robocze (AC): ≤ 30 V AC
- Napięcie robocze (DC): ≤ 60 V DC
- Obsługiwany kontroler: SIEMENS ET 200SP: Obsługiwany kontroler: SIEMENS ET 200SP
- Odpowiedni moduł peryferyjny: 6ES7131-6BH01-0BA0 (jednostki bazowe A0/A1);6ES7131-6BH01-2BA0 (jednostki bazowe A0/A1);6ES7132-6BH01-0BA0 (jednostki bazowe A0/A1);6ES7132-6BH01-2BA0 (jednostki bazowe A0/A1)
- Kod kolorów: Pojedynczy przewód: Kod kolorów: Pojedynczy przewód
- biały: IDC/FLK20 (10) = IDC/FLK14-2 (2)
- brązowy: IDC/FLK20 (2) = IDC/FLK14-1 (2)
- zielony: IDC/FLK20 (6) = IDC/FLK14-1 (6)
- żółty: IDC/FLK20 (5) = IDC/FLK14-1 (5)
- szary: IDC/FLK20 (9) = IDC/FLK14-2 (1)
- niebieski: IDC/FLK20 (7) = IDC/FLK14-1 (7)
- czerwony: IDC/FLK20 (3) = IDC/FLK14-1 (3)
- czarny: IDC/FLK20 (1) = IDC/FLK14-1 (1)
- fioletowy: IDC/FLK20 (8) = IDC/FLK14-1 (8)
- biało-zielony: IDC/FLK20 (16) = IDC/FLK14-2 (8)
- biało-żółty: IDC/FLK20 (15) = IDC/FLK14-2 (7)
- biało-szary: IDC/FLK20 (19) = IDC/FLK14-1 (9)
- biało-niebieski: IDC/FLK20 (17) = IDC/FLK14-2 (9)
- biało-czerwony: IDC/FLK20 (13) = IDC/FLK14-2 (5)
- biało-czarny: IDC/FLK20 (11) = IDC/FLK14-2 (3)
- brązowo-czarny: IDC/FLK20 (20) = IDC/FLK14-1 (10)
- biało-brązowy: IDC/FLK20 (12) = IDC/FLK14-2 (4)
- pomarańczowy: IDC/FLK20 (4) = IDC/FLK14-1 (4)
- Typ kabla: Kabel rozdzielony dla dwóch modułów
- Prąd (na ścieżkę, 50 °C): ≤ 1 A (w stanie rozwiniętym, patrz Obniżanie wartości znamionowych)
- Prąd (na ścieżkę, 70 °C): ≤ 0,6 A (w stanie rozwiniętym, patrz obniżanie wartości znamionowych)
- biało-pomarańczowy: IDC/FLK20 (14) = IDC/FLK14-2 (6)
- biało-fioletowy: IDC/FLK20 (18) = IDC/FLK14-2 (10)
- Odpowiednia jednostka bazowa: 6ES7193-6BP00-0BA0;6ES7193-6BP00-2BA0;6ES7193-6BP00-0BA1;6ES7193-6BP00-0DA0;6ES7193-6BP00-2DA0;6ES7193-6BP00-0DA1
- 20x0,14 [PCW]: 20x0,14 [PCW]
- Rodzaj produktu
Kabel połączeniowy
- Długość kabla
1 m
- Połączenie komponentów
listwa żeńska IDC-FLK
- Łączna ilość styków
20
- Numer katalogowy producenta
2298470
- Zawartość
1 szt.
- Materiał
PCW
- Ilość styków
20
- Model katalogowy producenta
FLK 20/2FLK14/EZ-DR/100/KONFEK
- Długość produktu
1 m
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3579005 Phoenix Contact 2298470 FLK 20/2FLK14/EZ-DR/100/KONFEK Kabel Zawartość: 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579005 Phoenix Contact 2298470 FLK 20/2FLK14/EZ-DR/100/KONFEK Kabel Zawartość: 1 szt.
Opis
Kabel okrągły, wstępnie zmontowany; Złącze 1: złącze żeńskie IDC/FLK (1 x 20-pinowe); Złącze 2: złącze żeńskie IDC/FLK (2 x 14-pinowe); Długość kabla: 1 m
