Phoenix Contact 2299071 FLK 14/EZ-DR/ 120/KONFEK/S Kabel Zawartość: 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Kabel połączeniowy
Długość kabla
1.2 m
Połączenie komponentów
listwa żeńska IDC-FLK
Łączna ilość styków
14
Numer katalogowy producenta
2299071
Karta katalogowa (PDF)
8 Sztuki
Liczba
Suma (153,66 zł / Sztuka)
169,92 zł
-10 %
153,66 zł
189,00 zł
z VAT (klient indywidualny)
Dostępnych jest tylko 8 sztuka
Dane techniczne
- Liczba słupów: 14
- Typ połączenia: złącze żeńskie IDC/FLK
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP00
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
- Wysokość: ≤ 2000 m
- Uwaga: Oplot ekranujący jest poprowadzony do osobnego końca kabla. Ten osobny koniec kabla ma długość około 0,5 m (H05V-K 1 mm², czarny).
- Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
- Średnica zewnętrzna przewodu 6.70 mm ±0.4 mm
- Wymiar korpusu: 2.54 mm
- Podłączenie zgodnie z normą: IEC 60603-13 (na podstawie)
- Obudowa zewnętrzna, materiał: Półsztywny PVC
- Materiał przewodnika: cynowane pasma miedziane
- Długość przewodu: 1,2 m
- Przekrój przewodu: 14 x 0,14 mm²
- Rezystancja linii: ≤ 145 Ω/km (20 °C)
- Powłoka zewnętrzna, kolor: szary
- Rezystancja izolacji: ≥ 20 MΩ*km (20 °C)
- Stopień ochrony (miejsce instalacji): ≥ IP54 (miejsce instalacji)
- Styl UL AWM: 2464/1061
- Ekranowany: tak
- Typ kabla: 14X0,14 [PCW]
- Struktura przewodnika linii sygnałowej: 7x 0,16 mm
- Linia sygnałowa AWG: 26
- Średnica przewodu wraz z izolacją: 1 mm ±0,03 mm
- Minimalny promień gięcia przy montażu na stałe: 71 mm
- Najmniejszy promień gięcia, montaż elastyczny: 128 mm
- Nośność dynamiczna (zginanie): Maksymalna liczba cykli gięcia: 5000 (przy promieniu ≥ 15x średnicy zewnętrznej)
- Ognioodporność: IEC 60332-1-2 (rura); VDE 0842, część 332-1-2 (rura); IEC 60332-3-22 (rura); UL VW-1; CSA FT-1
- Odporność na olej: przed sporadycznymi zachlapaniami (rurociąg)
- Liczba portów: 1
- Nominalny tryb pracy 100 % ED
- Cykle podłączania:> 50
- Połączenie 1: Połączenie 1
- Port 2: Port 2
- Bez halogenu: nie
- Temperatura otoczenia (praca) (instalacja stacjonarna): -40 °C ... 70 °C (instalacja stała)
- Temperatura otoczenia (praca) (elastyczna instalacja): -10 °C ... 70 °C (elastyczna instalacja)
- Typ przewodu: Okrągły kabel ekranowany, wstępnie zmontowany
- Pasująca karta I/O: DDI 353;DDI 853;DAI 453;DDO 353
- Napięcie robocze (AC): ≤ 30 V AC
- Napięcie robocze (DC): ≤ 60 V DC
- Obsługiwany kontroler: SIEMENS S7-1500: Obsługiwany kontroler: SIEMENS S7-1500
- Obsługiwany sterownik: SIEMENS S7-300 / ET 200 M: Obsługiwany sterownik: SIEMENS S7-300 / ET 200 M
- Obsługiwany kontroler: HONEYWELL Experion PKS C200: Obsługiwany kontroler: HONEYWELL Experion PKS C200
- Obsługiwane sterowanie: ALLEN-BRADLEY ControlLogix: Obsługiwane sterowanie: ALLEN-BRADLEY ControlLogix
- Obsługiwany kontroler: SCHNEIDER ELECTRIC Modicon TSX QUANTUM: Obsługiwany kontroler: SCHNEIDER ELECTRIC Modicon TSX QUANTUM
- Konstrukcja kabla: Kabel na jeden moduł
- Prąd (na ścieżkę, 50 °C): ≤ 1 A (w stanie rozwiniętym, patrz Obniżanie wartości znamionowych)
- Prąd (na ścieżkę, 70 °C): ≤ 0,6 A (w stanie rozwiniętym, patrz obniżanie wartości znamionowych)
- 14X0,14 [PCW]: 14X0,14 [PCW]
- Rodzaj produktu
Kabel połączeniowy
- Długość kabla
1.2 m
- Połączenie komponentów
listwa żeńska IDC-FLK
- Łączna ilość styków
14
- Numer katalogowy producenta
2299071
- Zawartość
1 szt.
- Materiał
PCW
- Ilość styków
14
- Model katalogowy producenta
FLK 14/EZ-DR/ 120/KONFEK/S
- Długość produktu
1.2 m
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3578834 Phoenix Contact 2299071 FLK 14/EZ-DR/ 120/KONFEK/S Kabel Zawartość: 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3578834 Phoenix Contact 2299071 FLK 14/EZ-DR/ 120/KONFEK/S Kabel Zawartość: 1 szt.
Opis

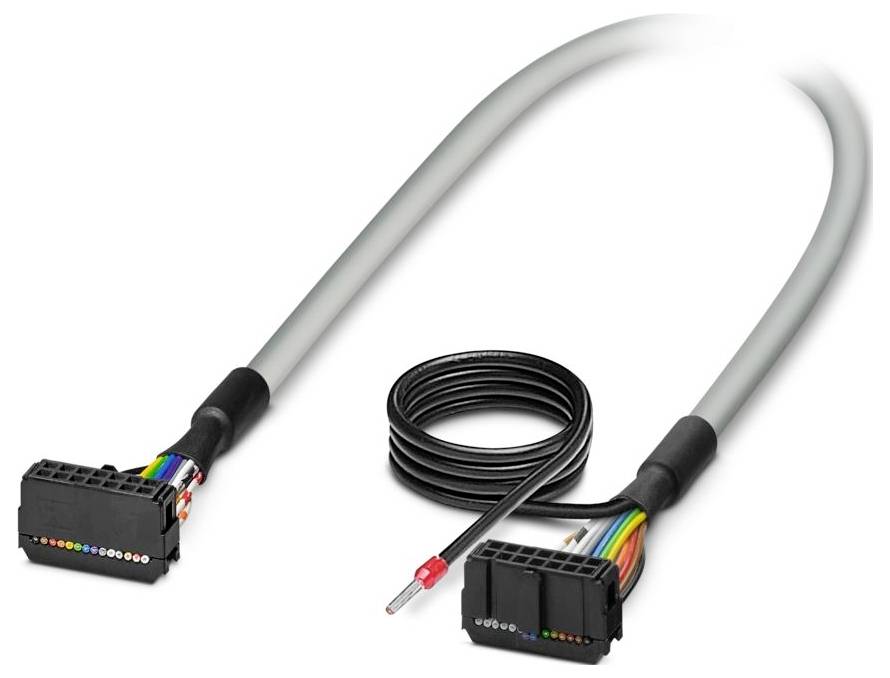

Wstępnie zmontowany, ekranowany kabel okrągły; Złącze 1: złącze żeńskie IDC/FLK (1 x 14-pinowe); Złącze 2: złącze żeńskie IDC/FLK (1 x 14-pinowe) (Oplot ekranujący jest wyprowadzony na oddzielny koniec kabla.); Długość kabla: 1,2 m
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
