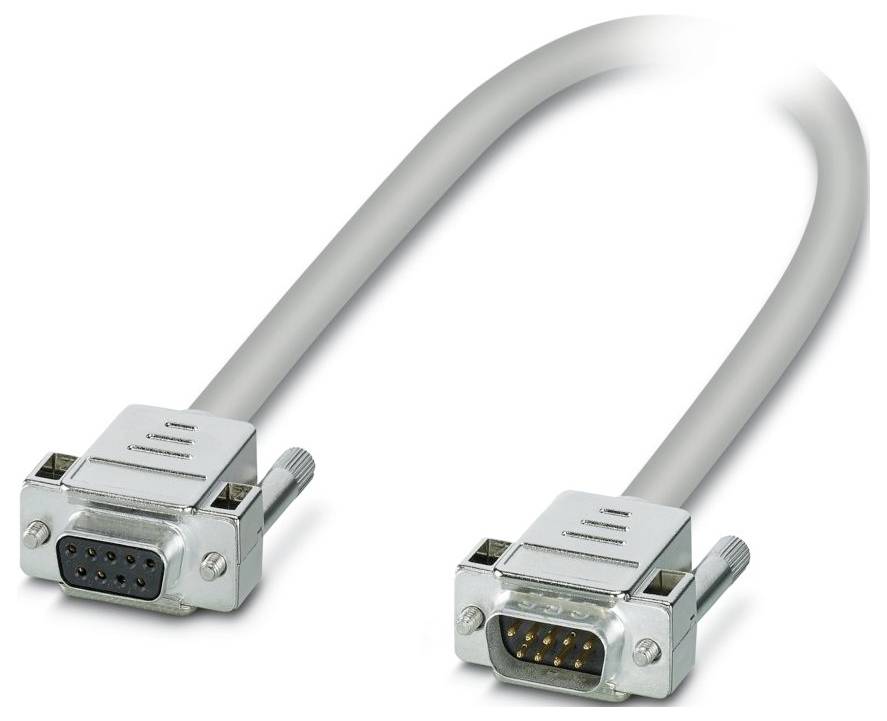

Phoenix Contact 2302036 CABLE-D 9SUB/B/S/400/KONFEK/S Kabel Zawartość: 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Kabel połączeniowy
Długość kabla
4 m
Połączenie komponentów
listwa żeńska Pin D-Sub
listwa męska Pin D-Sub
Łączna ilość styków
9
Numer katalogowy producenta
2302036
Karta katalogowa (PDF)
54 Sztuki
Liczba
Suma (226,83 zł / Sztuka)
243,09 zł
-7 %
226,83 zł
279,00 zł
z VAT (klient indywidualny)
14 dni na zwrot w cenie
Dane techniczne
- Ilość biegunów 9
- Typ połączenia: złącze D-SUB
- Gwint śruby: UNC 4-40
- Moment dokręcania: 0,2 Nm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
- Wysokość: ≤ 2000 m
- Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
- Średnica zewnętrzna przewodu 6.70 mm ±0.5 mm
- Wymiar korpusu: 2,74 mm
- Podłączenie zgodnie z normą: IEC 60807-2; DIN 41652
- Obudowa zewnętrzna, materiał: Półsztywny PVC
- Materiał przewodnika: gołe pasma miedziane
- Długość przewodu: 4 m
- Przekrój przewodu: 9x 0,25 mm²
- Rezystancja linii: ≤ 80 Ω/km (20 °C)
- Powłoka zewnętrzna, kolor: szary
- Rezystancja izolacji: ≥ 20 MΩ*km (20 °C)
- Stopień ochrony (miejsce instalacji): ≥ IP54 (miejsce instalacji)
- Styl UL AWM: 2464/1061
- Ekranowany: tak
- Typ kabla: 9X0,25 [PCW]
- Budowa żyły kabla sygnałowego: 14 x 0,15 mm
- Linia sygnałowa AWG: 24
- Średnica przewodu łącznie z izolacją: 1,2 mm ±0,05 mm
- Napięcie znamionowe kabla: 300 V AC/DC
- Najmniejszy promień gięcia, przy montażu na stałe: 58 mm
- Najmniejszy promień gięcia, montaż elastyczny: 108 mm
- Nośność dynamiczna (zginanie): Maksymalna liczba cykli gięcia: 5000 (przy promieniu ≥ 15x średnicy zewnętrznej)
- Ognioodporność: IEC 60332-1-2 (rura); VDE 0842, część 332-1-2 (rura); IEC 60332-3-22 (rura); UL VW-1; CSA FT-1
- Odporność na olej: przed sporadycznymi zachlapaniami (rurociąg)
- Liczba portów: 1
- Nominalny tryb pracy 100 % ED
- Cykle podłączania:> 200
- Połączenie 1: Połączenie 1
- Port 2: Port 2
- Bez halogenu: nie
- Temperatura otoczenia (praca) (instalacja stacjonarna): -40 °C ... 70 °C (instalacja stała)
- Temperatura otoczenia (praca) (elastyczna instalacja): -10 °C ... 70 °C (elastyczna instalacja)
- Typ przewodu: Okrągły kabel ekranowany, wstępnie zmontowany
- Napięcie robocze (AC): ≤ 30 V AC
- Napięcie robocze (DC): ≤ 60 V DC
- Prąd (na ścieżkę): ≤ 2 A (po rozwinięciu, patrz Obniżanie wartości znamionowych)
- 9X0,25 [PCW]: 9X0,25 [PCW]
- Kod kolorów: Pojedynczy przewód: Kod kolorów: Pojedynczy przewód
- biały: D-SUB9 (1) = D-SUB9 (1)
- brązowy: D-SUB9 (2) = D-SUB9 (2)
- zielony: D-SUB9 (3) = D-SUB9 (3)
- żółty: D-SUB9 (4) = D-SUB9 (4)
- szary: D-SUB9 (5) = D-SUB9 (5)
- różowy: D-SUB9 (6) = D-SUB9 (6)
- niebieski: D-SUB9 (7) = D-SUB9 (7)
- czerwony: D-SUB9 (8) = D-SUB9 (8)
- czarny: D-SUB9 (9) = D-SUB9 (9)
- Rodzaj produktu
Kabel połączeniowy
- Długość kabla
4 m
- Połączenie komponentów
listwa żeńska Pin D-Sub
listwa męska Pin D-Sub
- Łączna ilość styków
9
- Numer katalogowy producenta
2302036
- Zawartość
1 szt.
- Materiał
PCW
- Ilość styków
9
- Model katalogowy producenta
CABLE-D 9SUB/B/S/400/KONFEK/S
- Długość produktu
4 m
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3578838 Phoenix Contact 2302036 CABLE-D 9SUB/B/S/400/KONFEK/S Kabel Zawartość: 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3578838 Phoenix Contact 2302036 CABLE-D 9SUB/B/S/400/KONFEK/S Kabel Zawartość: 1 szt.
Opis
Kabel okrągły, ekranowany, wstępnie zmontowany; Złącze 1: złącze żeńskie D-SUB (1 x 9-pinowe); Złącze 2: złącze męskie D-SUB (1 x 9-pinowe); Długość kabla: 4 m
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
