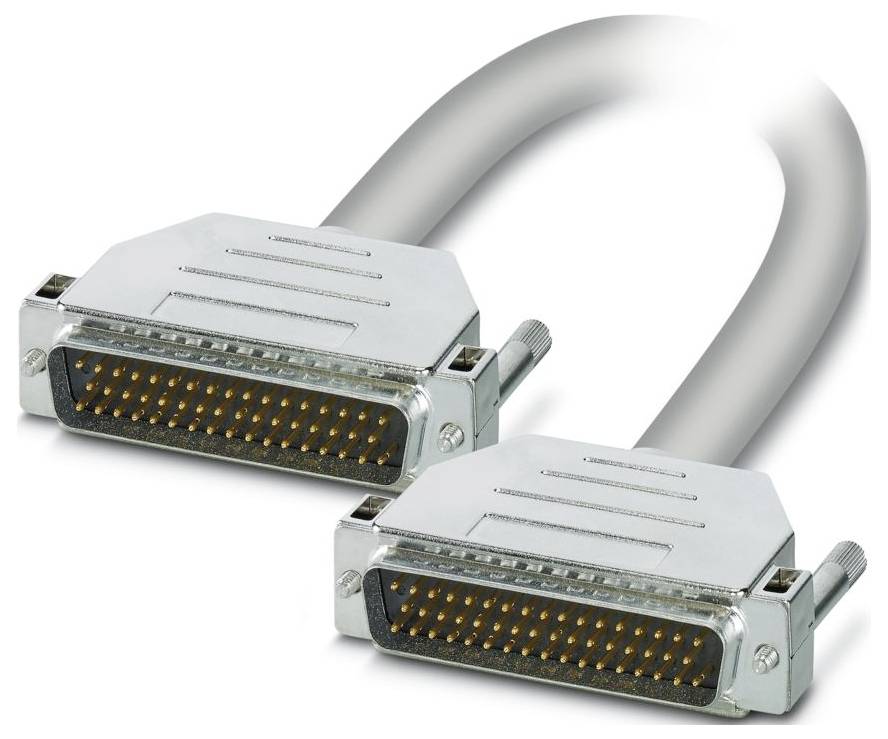

Phoenix Contact 2305693 CABLE-D50SUB/S/S/100/KONFEK/S Kabel Zawartość: 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Kabel połączeniowy
Długość kabla
1 m
Połączenie komponentów
listwa męska Pin D-Sub
Łączna ilość styków
50
Numer katalogowy producenta
2305693
Karta katalogowa (PDF)
20 Sztuki
Liczba
Suma (462,60 zł / Sztuka)
462,60 zł
569,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14 dni na zwrot w cenie
Dane techniczne
- Liczba słupów: 50
- Typ połączenia: złącze D-SUB
- Gwint śruby: UNC 4-40
- Moment dokręcania: 0,2 Nm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
- Wysokość: ≤ 2000 m
- Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
- Średnica zewnętrzna przewodu 12.40 mm ±0.5 mm
- Wymiar korpusu: 2.77 mm
- Podłączenie zgodnie z normą: IEC 60807-2; DIN 41652
- Obudowa zewnętrzna, materiał: Półsztywny PVC
- Materiał przewodnika: gołe pasma miedziane
- Długość przewodu: 1 m
- Przekrój przewodu: 50 x 0,25 mm²
- Rezystancja linii: ≤ 80 Ω/km (przy 20 °C)
- Powłoka zewnętrzna, kolor: szary
- Rezystancja izolacji: ≥ 20 MΩ*km (przy 20 °C)
- Stopień ochrony (miejsce instalacji): ≥ IP54 (miejsce instalacji)
- Styl UL AWM: 2464/1061
- Ekranowany: tak
- Typ kabla: 50X0,25 [PVC]
- Budowa żyły kabla sygnałowego: 14 x 0,15 mm
- Linia sygnałowa AWG: 24
- Średnica przewodu łącznie z izolacją: 1,2 mm ±0,05 mm
- Najmniejszy promień gięcia, przy montażu na stałe: 106 mm
- Najmniejszy promień gięcia, możliwość elastycznego montażu: 200 mm
- Ognioodporność: IEC 60332-1-2 (rura); VDE 0842, część 332-1-2 (rura); IEC 60332-3-22 (rura); UL VW-1; CSA FT-1
- Odporność na olej: przed sporadycznymi zachlapaniami (rurociąg)
- Liczba portów: 1
- Nominalny tryb pracy 100 % ED
- Cykle podłączania:> 200
- Połączenie 1: Połączenie 1
- Port 2: Port 2
- Bez halogenu: nie
- Temperatura otoczenia (praca) (instalacja stacjonarna): -40 °C ... 70 °C (instalacja stała)
- Temperatura otoczenia (praca) (elastyczna instalacja): -10 °C ... 70 °C (elastyczna instalacja)
- Typ przewodu: Okrągły kabel ekranowany, wstępnie zmontowany
- Napięcie robocze (AC): ≤ 30 V AC
- Napięcie robocze (DC): ≤ 60 V DC
- Prąd (na ścieżkę): ≤ 2 A (po rozwinięciu, patrz Obniżanie wartości znamionowych)
- Kod kolorów: Pojedynczy przewód: Kod kolorów: Pojedynczy przewód
- biały: D-SUB50 (1) = D-SUB50 (1)
- brązowy: D-SUB50 (2) = D-SUB50 (2)
- zielony: D-SUB50 (3) = D-SUB50 (3)
- żółty: D-SUB50 (4) = D-SUB50 (4)
- szary: D-SUB50 (5) = D-SUB50 (5)
- różowy: D-SUB50 (6) = D-SUB50 (6)
- niebieski: D-SUB50 (7) = D-SUB50 (7)
- czerwony: D-SUB50 (8) = D-SUB50 (8)
- czarny: D-SUB50 (9) = D-SUB50 (9)
- 50x0,25 [PCW]: 50x0,25 [PCW]
- fioletowy: D-SUB50 (10) = D-SUB50 (10)
- szaro-różowy: D-SUB50 (47) = D-SUB50 (47)
- czerwono-niebieski: D-SUB50 (12) = D-SUB50 (12)
- biało-zielony: D-SUB50 (49) = D-SUB50 (49)
- brązowo-zielony: D-SUB50 (14) = D-SUB50 (14)
- biało-żółty: D-SUB50 (15) = D-SUB50 (15)
- żółto-brązowy: D-SUB50 (16) = D-SUB50 (16)
- biało-szary: D-SUB50 (17) = D-SUB50 (17)
- szaro-brązowy: D-SUB50 (18) = D-SUB50 (18)
- biało-różowy: D-SUB50 (19) = D-SUB50 (19)
- różowo-brązowy: D-SUB50 (20) = D-SUB50 (20)
- biało-niebieski: D-SUB50 (21) = D-SUB50 (21)
- brązowo-niebieski: D-SUB50 (22) = D-SUB50 (22)
- biało-czerwony: D-SUB50 (23) = D-SUB50 (23)
- brązowo-czerwony: D-SUB50 (24) = D-SUB50 (24)
- biało-czarny: D-SUB50 (25) = D-SUB50 (25)
- brązowo-czarny: D-SUB50 (26) = D-SUB50 (26)
- szaro-zielony: D-SUB50 (27) = D-SUB50 (27)
- żółto-szary: D-SUB50 (28) = D-SUB50 (28)
- różowo-zielony: D-SUB50 (29) = D-SUB50 (29)
- żółto-różowy: D-SUB50 (30) = D-SUB50 (30)
- zielono-niebieski: D-SUB50 (31) = D-SUB50 (31)
- żółto-niebieski: D-SUB50 (32) = D-SUB50 (32)
- zielono-czerwony: D-SUB50 (33) = D-SUB50 (33)
- żółto-czerwony: D-SUB50 (34) = D-SUB50 (34)
- zielono-czarny: D-SUB50 (35) = D-SUB50 (35)
- żółto-czarny: D-SUB50 (36) = D-SUB50 (36)
- szaro-niebieski: D-SUB50 (37) = D-SUB50 (37)
- różowo-niebieski: D-SUB50 (38) = D-SUB50 (38)
- szaro-czerwony: D-SUB50 (39) = D-SUB50 (39)
- różowo-czerwony: D-SUB50 (40) = D-SUB50 (40)
- szaro-czarny: D-SUB50 (41) = D-SUB50 (41)
- różowo-czarny: D-SUB50 (42) = D-SUB50 (42)
- niebiesko-czarny: D-SUB50 (43) = D-SUB50 (43)
- czerwono-czarny: D-SUB50 (44) = D-SUB50 (44)
- biało-brązowy: D-SUB50 (45) = D-SUB50 (45)
- żółto-zielony: D-SUB50 (46) = D-SUB50 (46)
- niebiesko-czerwony: D-SUB50 (48) = D-SUB50 (48)
- zielono-brązowy: D-SUB50 (50) = D-SUB50 (50)
- Rodzaj produktu
Kabel połączeniowy
- Długość kabla
1 m
- Połączenie komponentów
listwa męska Pin D-Sub
- Łączna ilość styków
50
- Numer katalogowy producenta
2305693
- Zawartość
1 szt.
- Materiał
PCW
- Ilość styków
50
- Model katalogowy producenta
CABLE-D50SUB/S/S/100/KONFEK/S
- Długość produktu
1 m
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3578849 Phoenix Contact 2305693 CABLE-D50SUB/S/S/100/KONFEK/S Kabel Zawartość: 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3578849 Phoenix Contact 2305693 CABLE-D50SUB/S/S/100/KONFEK/S Kabel Zawartość: 1 szt.
Opis
Kabel okrągły, ekranowany, wstępnie zmontowany; Złącze 1: złącze D-SUB (1 x 50-pinowe); Złącze 2: złącze D-SUB (1 x 50-pinowe); Długość kabla: 1 m
