Name: Phoenix Contact 2903664 Przekaźnik REL-IR2/LDP-125DC/2X21, 250 V DC/AC, 12 A, 10 szt.
Brand: Phoenix Contact
SKU: 2225505
Availability: BackOrder

Elektryczne przekaźniki EAC z przezroczystą obudową, prezentujące styki przyłączeniowe i symbole techniczne, przystosowane do obciążenia 12A 250V.

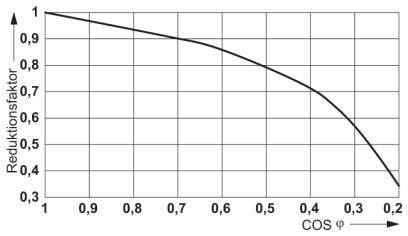

Diagram przedstawia współczynnik redukcji w odniesieniu do cos φ. Współczynnik redukcji spada z 1 przy cos φ = 1 do około 0,3 przy cos φ = 0,2.

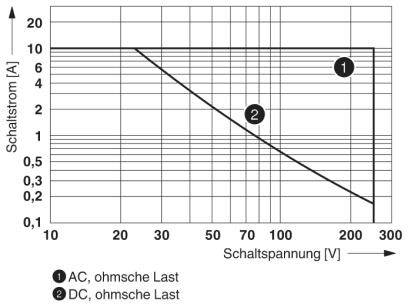

Diagram napięcia łączeniowego w stosunku do prądu łączeniowego. Porównanie obciążeń omowych prądu przemiennego i stałego. Prąd łączeniowy maleje wraz ze wzrostem napięcia łączeniowego.

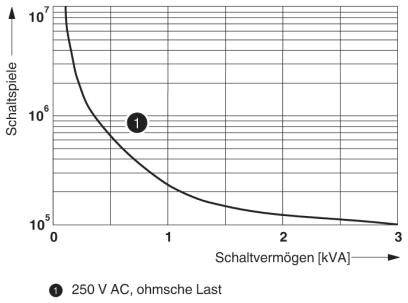

Diagram przedstawia zależność między liczbą przełączeń a zdolnością łączeniową w kVA przy 250 V AC. Osie: liczba przełączeń (oś pionowa) i zdolność łączeniowa (oś pozioma). Krzywa wykazuje trend malejący.

Diagram przedstawia zależność napięcia cewki od temperatury otoczenia dla cewek prądu stałego (DC) i przemiennego (AC). Cewki prądu stałego wykazują liniowy spadek, podczas gdy cewki prądu przemiennego pozostają stałe, a następnie nieznacznie maleją.

1/5

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Przekaźnik

Napięcie znamionowe cewki

125 V/DC

Rodzaj styku

2 zestyki przełączne

Maksymalne napięcie przełączania

250 V DC/AC

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w śr. 18.11

146 Sztuki

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (38,90 zł / Sztuka)

389,00 zł

316,26 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: RT i
Typowy prąd wejściowy przy UN: 7.7 ma
Napięcie łączeniowe min. 5 V (przy 24 ma)
Prąd przełączania min.: 5 ma (przy 24 V)
Prąd włączenia maks. 30 a (20 ms. Zestyk Zwierny)
Wydajność wyłączania (obciążenie rezystancyjne) maks.:
288 W (PRZY 24 V DC)
108 W (PRZY 60 V DC)
52 W (PRZY 110 V DC)
48 W (PRZY 220 V DC)
Moc przełączania min. 0.12 W.
Mierzone napięcie szczytowe: 4 kV
Izolacja: Izolacja Podstawowa
Stopień zanieczyszczenia: 3 (napięcie znamionowe 230 V)
Kategoria przepięcia III

Opakowanie: sztuka

Rodzaj produktu: Przekaźnik

Model katalogowy producenta: REL-IR2/LDP-125DC/2X21

Napięcie znamionowe cewki: 125 V/DC

Maksymalne napięcie robocze: 125 V/DC

Rodzaj styku: 2 zestyki przełączne

Materiał styku: AgNi

Maksymalne napięcie przełączania: 250 V DC/AC

Maksymalne natężenie przełączania: 12 A

Maksymalna moc przełączania: 288 W

Połączenie komponentów: złącze wtykowe

Napięcie izolacji: 250 V/AC

Czas reakcji: 13 ms

Czas rozpadu: 14 ms

Żywotność mechaniczna: 2 x 10⁷ cykli łączeniowych

Cechy przekaźnika: przycisk do testowania

Minimalna temperatura: -40 °C

Maksymalna temperatura: +70 °C

Szerokość produktu: 21.2 mm

Wysokość produktu: 27.5 mm

Głębokość produktu: 35.6 mm

Wymiary: (S x W x G) 21.2 x 27.5 x 35.6 mm

Zawartość: 10 szt.

Zgodne z RoHS: Tak

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2225505 Phoenix Contact 2903664 Przekaźnik REL-IR2/LDP-125DC/2X21, 250 V DC/AC, 12 A, 10 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2225505 Phoenix Contact 2903664 Przekaźnik REL-IR2/LDP-125DC/2X21, 250 V DC/AC, 12 A, 10 szt.

Opis

Wtykowe przekaźniki przemysłowe ze stykami mocy, 2 styki przełączne, z przyciskiem testu, LED stanu, diodą gaszącą, mechanicznym wskaźnikiem położenia styków, polaryzacjaA1+, A2-, napięcie wejściowe 125 V DC

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
