Name: Phoenix Contact 2904476 PSR-FTB/1.5/11.5
Brand: Phoenix Contact
SKU: 2225543
Availability: BackOrder

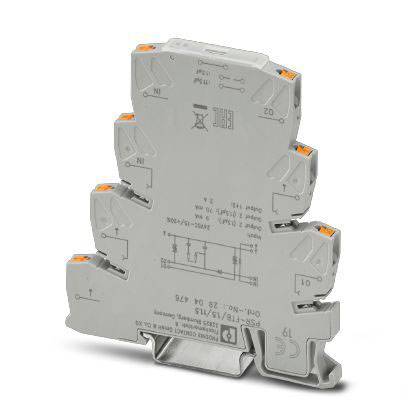

Urządzenie elektroniczne o wielostopniowej budowie z zaciskami przyłączeniowymi; stosowane przede wszystkim w zastosowaniach przemysłowych.

Elektroniczny schemat połączeń z dwiema diodami, łączącymi wejście (IN) i wyjścia (OUT 1, OUT 2). Dwa kondensatory połączone równolegle.

Schemat elektroniczny: Dioda i kondensatory stabilizują napięcie wejściowe, prowadząc do dwóch wyjść OUT 1 i OUT 2; GND podłączenie.

1/3

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 20.11

65 Sztuki

Liczba

Sztuki

Suma (159,00 zł / Sztuka)

159,00 zł

129,27 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Temperatura otoczenia (praca): Od -25°C... 55°C
Temperatura Otoczenia (Przechowywanie/Transport): Od -25°C... 70 °C
Rodzaj Połączenia: Push-In.
Złącze: Obwód Sterujący
Przekrój przewodu sztywnego: 0,14 mm² 2,5 mm²
Przekrój przewodu AWG 26... 14
Znamionowe napięcie izolacji 50 V.
Mierzone napięcie szczytowe: 1,5 kV
Stopień zanieczyszczenia: 2
Kategoria przepięcia: II
Długość zdejmowania izolacji: 8 mm
Napięcie znamionowe wejściowe UN: 24 V DC ±20 % (napięcie sterujące UST prawo / lewo)
Znamionowe napięcie wyjściowe: 24 V DC ±20% (napięcie sterujące UST prawo / lewo)
Nominalny zakres napięcia wyjściowego: 19,2 V DC... 28,8 V DC (napięcie sterujące UST prawe / lewe)
Stały prąd graniczny: Maks. 2 a (suma dla OUT1 + OUT2)
Przekrój przewodu elastycznego: 0,14 mm² 2,5 mm²
Pozycja montażowa: Pionowa (szyna nośna pozioma)

Model katalogowy producenta: PSR-FTB/1.5/11.5

Wysokość produktu: 94 mm

Długość produktu: 80 mm

Szerokość produktu: 6.2 mm

Wymiary: (D x S x W) 80 x 6.2 x 94 mm

Numer katalogowy producenta: 2904476

Zawartość: 1 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2225543 Phoenix Contact 2904476 PSR-FTB/1.5/11.5

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2225543 Phoenix Contact 2904476 PSR-FTB/1.5/11.5

Opis

Zacisk do filtrowania pulpitów testowych bezpiecznych wyjść półprzewodnikowych z ustawianymi wartościami filtracji (1,5 µF/11,5 µF) oraz do filtracji EMC sygnałów 24 V aż do natężenia prądu 2 A.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
