Name: Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO Wyłącznik automatyczny 1 NO 1 szt.
Brand: Phoenix Contact
SKU: 2140963
Availability: BackOrder

Elektroniczny moduł wyłącznika ochronnego w kolorze szarym z wieloma złączami z przodu, przeznaczony do zastosowań technicznych.

Elektroniczny blok obwodu z diodami LED i oznaczeniami. Szerokość: 36 mm.

Moduł elektroniczny z czterema zielonymi diodami statusowymi, polem przyłączy wyjściowych numerowanym od 1 do 14 oraz wyświetlaczem dwucyfrowym.

Schemat elektrycznego okablowania z zaciskami przyłączeniowymi, przebiegiem przewodów i oznaczeniami. Przedstawia okablowanie klasy 2 NEC.

Schemat elektryczny systemu: Połączenia między wyłącznikiem głównym a wyjściami do zbiorczego sygnalizowania i sterowania silnikami.

Diagram przedstawia charakterystykę prądu w funkcji czasu. Oś X: stosunek prądu X/Iₙ, oś Y: czas w sekundach. Wzrost schodkowy z trzema plateau.

Rysunek modułu elektronicznego o wymiarach: szerokość 36 mm, wysokość 90 mm, głębokość 98 mm. Widoczne złącza przyłączeniowe i oznaczenia.

1/7

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik automatyczny

Specyfikacja

Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów

zacisk push-in

Rodzaj styku

1 NO

Kolor

szary błyszczący

Karta katalogowa (PDF)

Dostawa w śr. 21.10

1164 Sztuki

Liczba

Sztuki

Suma (499,00 zł / Sztuka)

499,00 zł

405,69 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 59,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Klasa palności wg UL 94: V-0
Rodzaj montażu: Szyna nośna: 35 mm
Liczba biegunów: 1
Klasa ochrony III
Konstrukcja: Moduł do szyny nośnej jednoczęściowy
Typ bezpiecznika: Elektroniczny
Mierzone napięcie szczytowe: 0,5 kV
Napięcie robocze 18 V DC... 30 V DC
Napięcie znamionowe: 24 V DC
Prąd znamionowy IN: Maks. 16 a DC (IN+)
Element Fail-Safe: 4 a DC (na kanał wyjściowy)
Sprawność: 99 %
Prąd spoczynkowy I0: typ. 33 ma
Strata mocy: typ. 0,8 w (na biegu jałowym)
Czas oczekiwania po wyłączeniu kanału: 5 s (w przypadku przeciążenia / zwarcia)
Rodzaj wyzwalania: E (elektroniczny)
Wymagane zabezpieczenie: Nie jest wymagane, zintegrowany element Fail-Safe
Wytrzymałość napięciowa: Maks. 35 V DC (obwód obciążeniowy)
Czas wyłączenia obwodu obciążenia: ≤ 10 ms (w przypadku zwarcia> 2,0 x IN)
Przekrój przewodu sztywnego: 0,2 mm² 2,5 mm²
Przekrój przewodu AWG 24... 12
Przekrój przewodu elastycznego Tulejki z tuleją Tuleja z tworzywa sztucznego: 0,25 m² 1,5 mm²
Przekrój przewodu elastycznego Tulejki bez tulei z tworzywa sztucznego: 0,25 mm² 2,5 mm²
NAPIĘCIE ROBOCZE DC: 0 V DC... 30 V DC
Prąd roboczy DC 100 ma DC

Rodzaj produktu: Wyłącznik automatyczny

Specyfikacja: Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów: zacisk push-in

Rodzaj styku: 1 NO

Kolor: szary błyszczący

Minimalna temperatura: +60 °C

Maksymalna temperatura: -25 °C

: IP20

Długość produktu: 98 mm

Szerokość produktu: 36 mm

Wysokość produktu: 90 mm

Zawartość: 1 szt.

Model katalogowy producenta: CBMC E4 24DC/1-4A NO

Wymiary: (D x S x W) 98 x 36 x 90 mm

Napięcie wejściowe: 24 V/DC

: 16 A

: Other

: 36

: 90 mm

: 98 mm

: 1

: Other

: -25-60 °C

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Rodzaj produktu

Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO Wyłącznik automatyczny 1 NO 1 szt.

Numer produktu2140963

Dostawa w śr. 21.10

1164 sztukaConrad Electronic

Ten produkt

Wyłącznik automatyczny

Sztuki

Min.: 1

Vielfache: 1

499,00 zł^*

Phoenix Contact 0712107 TCP 0,1A Wyłącznik automatyczny 1 szt.

Numer produktu2208745

Dostawa w śr. 21.10

52 sztukaConrad Electronic

Wyłącznik automatyczny

Sztuki

Min.: 1

Vielfache: 1

76,49 zł^*

Phoenix Contact 0903029 EC-E1 8A Wyłącznik automatyczny 1 szt.

Numer produktu2208883

Dostawa w śr. 21.10

19 sztukaConrad Electronic

Wyłącznik automatyczny

Sztuki

Min.: 1

Vielfache: 1

319,00 zł^*

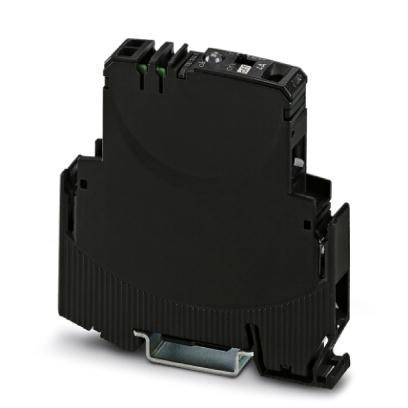

Phoenix Contact 0903045 EC-E 4A DC24V Wyłącznik automatyczny 1 szt.

Numer produktu2208884

Dostawa w pon. 26.10

Conrad Electronic

Wyłącznik automatyczny

Sztuki

Min.: 1

Vielfache: 1

279,00 zł^*

Phoenix Contact 1065727 CBMC E4 24DC/1-4A S-R Wyłącznik automatyczny 1 szt.

Numer produktu2209085

Dostawa w śr. 21.10

259 sztukaConrad Electronic

Wyłącznik automatyczny

Sztuki

Min.: 1

Vielfache: 1

519,00 zł^*

Phoenix Contact 2801481 CBB TM 04 2X2RC P-PT Rozdzielacz potencjału 1 szt.

Numer produktu2209918

Dostawa w śr. 21.10

4 sztukaConrad Electronic

Rozdzielacz potencjału

Sztuki

Min.: 1

Vielfache: 1

1379,00 zł^*

Phoenix Contact 2801482 CBB TM 08 2X4RC P-PT Rozdzielacz potencjału 1 szt.

Numer produktu2209919

Dostawa w pon. 26.10

Conrad Electronic

Rozdzielacz potencjału

Sztuki

Min.: 1

Vielfache: 1

1899,00 zł^*

Phoenix Contact 2801483 CBB TM 12 2X6RC P-PT Rozdzielacz potencjału 1 szt.

Numer produktu2209920

Dostawa w pt. 4.12

Conrad Electronic

Rozdzielacz potencjału

Sztuki

Min.: 1

Vielfache: 1

1459,00 zł^*

Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R Wyłącznik automatyczny 1 NO 1 szt.

Numer produktu2140974

Dostawa w śr. 21.10

1001 sztukaConrad Electronic

Wyłącznik automatyczny

Sztuki

Min.: 1

Vielfache: 1

869,00 zł^*

Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Wyłącznik automatyczny 1 NO 1 szt.

Numer produktu2141027

Szybka dostawa w śr. 14.10

3 sztukaConrad Electronic

Wyłącznik automatyczny

Sztuki

Min.: 1

Vielfache: 1

1279,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 2140963 Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO Wyłącznik automatyczny 1 NO 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2140963 Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO Wyłącznik automatyczny 1 NO 1 szt.

Opis

Regulacja obwodów bez użycia narzędzi za pomocą jednego przycisku. Natychmiastowa rejestracja stanu pracy za pomocą diod LED stanu w kolorach sygnalizacji świetlnej.
