Name: Phoenix Contact AXL F DI32/1 XC 1F 2701226 Moduł I/O 5 V/DC
Brand: Phoenix Contact
SKU: 2209792
Availability: BackOrder

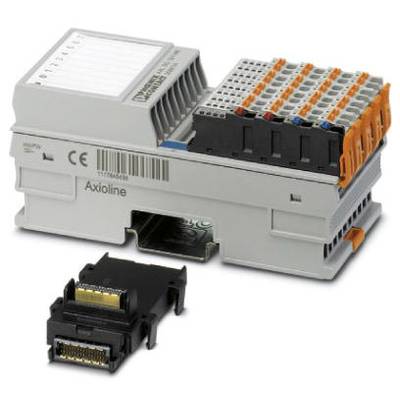

Szary moduł elektroniczny z wieloma złączami i mniejszym czarnym modułem przed nim, stosowany w przemysłowych systemach automatyzacji.

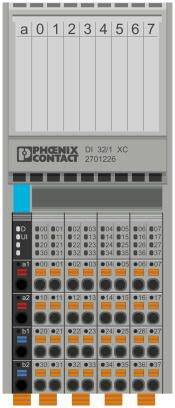

Szary moduł urządzenia elektrycznego firmy Phoenix Contact z napisem 'DI 32/1 XC'. Posiada osiem ponumerowanych zacisków od 0 do 7.

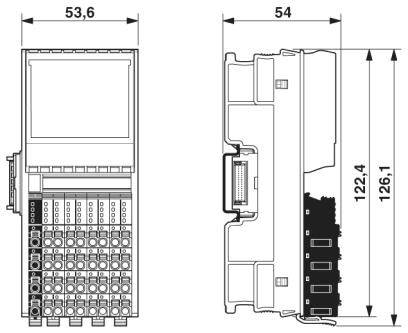

Rysunek techniczny urządzenia elektronicznego z widokiem z przodu i z boku, wymiary: szerokość 53,6 mm, głębokość 54 mm, wysokość 126,1 mm.

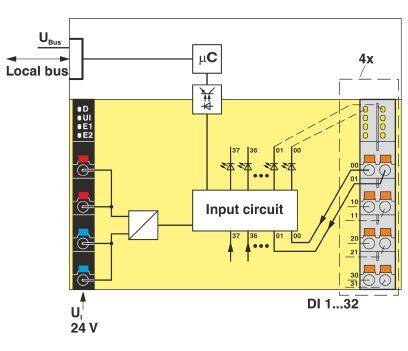

'Schemat pokazuje schemat wejściowy. Komponenty takie jak mikrokontroler, magistrala, przełączniki i 32 wejścia są połączone.'

Schemat elektryczny z dwoma wejściami (IN1, IN2) i dwoma wyjściami (IN25, IN26), każde podłączone do napięcia +24 V.

1/5

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pon. 12.04.2027

Liczba

Sztuki

Suma (1869,00 zł / Sztuka)

1869,00 zł

1519,51 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Opis wejścia: EN 61131-2 typ 1 i 3
Liczba wejść: 32
Układ zabezpieczający: Elektroniczne zabezpieczenie przed przepięciem (35 V, 0,5 s)
Czas filtra wejściowego: 3000 µs (domyślnie)
Zakres napięcia wejściowego \„0\" sygnał: -3 V DC... 5 V DC
Zakres napięcia wejściowego \„1\" sygnał: 11 V DC... 30 V DC
Kolor: Szary a RAL 7042
Waga netto: 167 g
KLASA OCHRONY III (IEC 61140, EN 61140, VDE 0140-1)
Pozycja montażowa: Dowolna (bez obniżania temperatury)
Długość zdejmowania izolacji: 8 mm
Przekrój przewodu sztywnego min.: 0,2 mm ²
Przekrój przewodu sztywnego maks. 1,5 mm
Przekrój przewodu elastycznego min.: 0,2 mm²
Przekrój przewodu elastycznego maks.: 1,5 mm²
Przekrój przewodu AWG min. 24
Przekrój przewodu AWG maks. 16
Prędkość transmisji danych 100 Mb/s.
Pobór mocy: Maks. 600 mW (HW 00)

Rodzaj produktu: Moduł I/O

Model katalogowy producenta: AXL F DI32/1 XC 1F

Maksymalna ilość wejść cyfrowych: 32

Maksymalna ilość wejść: 32

Ilość wejść: 32 x

Minimalne napięcie robocze: 19.2 V/DC

Zasilanie (zakres): 19.2 - 30 V/DC

Maksymalne napięcie robocze: 30 V/DC

Napięcie robocze: 5 V/DC

Wysokość produktu: 126.1 mm

Długość produktu: 54 mm

Szerokość produktu: 53.6 mm

: IP20

Wymiary: (D x S x W) 54 x 53.6 x 126.1 mm

Technika połączeniowa: jednoprzewodowe

Rodzaj przyłączenia: Złącze Push-in

Maksymalny pobór natężenia: 120 mA

Numer katalogowy producenta: 2701226

Typ montażu: Szyna DIN

Maksymalna temperatura otoczenia: +60 °C

Minimalna temperatura otoczenia: -25 °C

Napięcie zasilania układu logicznego U(L): 5 V/DC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209792 Phoenix Contact AXL F DI32/1 XC 1F 2701226 Moduł I/O 5 V/DC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209792 Phoenix Contact AXL F DI32/1 XC 1F 2701226 Moduł I/O 5 V/DC

Opis

32 wejść cyfrowych zgodnie z EN 61131-2 typ 1 i typ 3. 24 V/DC, 2,4 mA Podłączenie czujników w technologii 1-przewodowej. Minimalny czas aktualizacji poniżej 100 μs. Możliwość ustawienia czasów filtrowania w trzech stopniach: Poniżej 100 µs, 1000 µs lub 3000 µs. Maksymalna częstotliwość wejściowa 5 kHz. Zapisana Tabliczka Znamionowa Urządzenia. Wskazania diagnostyczne i statusu. Może być stosowany w ekstremalnych warunkach otoczenia. Rozszerzony zakres temperatur -40°C...+70°C (patrz rozdział „pomyślnie przetestowany: Stosowanie w ekstremalnych warunkach otoczenia” w arkuszu danych). Częściowo lakierowana płytka drukowana.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
