Name: Phoenix Contact ECM-UC-100A-UI Przetwornik pomiarowy prądu
Brand: Phoenix Contact
SKU: 3565044
Availability: SoldOut

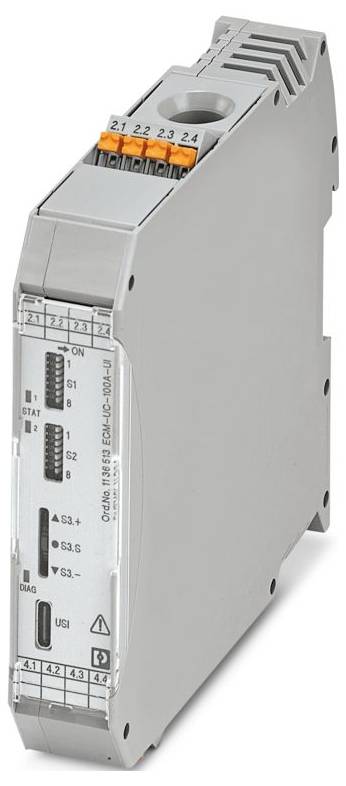

Phoenix Contact ECM-UC-100A-UI Przetwornik pomiarowy prądu-0

Zdjęcie poglądowe

Wymiary

(D x S) 113.8 mm x 22.6 mm

Model katalogowy producenta

ECM-UC-100A-UI

Połączenie komponentów

Wciskane złącze sprężynowo-klatkowe

Szerokość produktu

22.6 mm

Długość produktu

113.8 mm

Karta katalogowa (PDF)

Niedostępne

Suma (1709,00 zł / Sztuka)

1709,00 zł

1389,43 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 25 mm²
Przekrój przewodu AWG: 3
Szerokość: 22.6 mm
Wysokość: 106,7 mm
Głębokość: 113,8 mm
Kolor: szary (RAL 7042)
Klasa palności wg UL 94: V0 (obudowa)
Materiał obudowy: PA 6.6-FR
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -40 ° C ... 60 °C; -40 °F ... 140 °F
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Wysokość: ≤ 4000 m
Normy/Przepisy: IEC/EN 61131-2 (Typ 3)
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięciowa: III (300 V)
Stopień zanieczyszczenia: 2
Dopuszczalna wilgotność (podczas pracy): ≤ 95% (bez kondensacji)
Końcówka odizolowanego przewodu: 10 mm
Pozycja montażu: pionowa lub pozioma
Etykietowanie: Ind. c.d. Równ. E238705-E196811
UL, USA / Kanada: UL, USA / Kanada
Średnica: 11 mm
Zakres napięcia zasilania: 9,6 V DC ... 30 V DC
CE: CE
Wymiary artykułu: Wymiary artykułu
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
Promieniowanie interferencyjne: Promieniowanie interferencyjne
Odporność na zakłócenia EN 61000-6-2
Zakres prądu wejściowego: 0 A AC ... 100 A prądu przemiennego; - 100 A prądu stałego ... 100 A/DC
Oznaczenie: WBM: Adres standardowy, interfejs USB-C
Głębokość (głębokość urządzenia (szyna montażowa)): 114,5 mm (zatrzaskowana na szynie montażowej NS 35/7,5 zgodnie z normą EN 60715)
Dostawa: Dostawa
Izolacja: Bezpieczna separacja zgodnie z normą IEC/EN 61010-1
Napięcie znamionowe izolacji: 300 V AC (do ziemi)
Napięcie testowe: 2 kV AC (50 Hz, 60 s)
Obciążenie/prąd wyjściowy obciążenia:< 500 omów
Napięcie zasilania znamionowego: 24 V DC
Wytrzymałość na przeciążenie prądowe: 2 x IN (ciągła), w zależności od zastosowanego przewodu
Maksymalny współczynnik temperaturowy:< 0,02%/K
Odpowiedź skokowa (10-90%): 200 ms (prąd przemienny/stały); 20 ms (prąd stały)
Maksymalny błąd transmisji: 0,5% (wartości nominalnego zakresu w warunkach nominalnych)
Pobór mocy: ≤ 2 W (30 V DC)
Prąd sygnału wejściowego: 2 mA ... 15 mA
Prąd sygnału wyjściowego: 0 mA ... 20 mA; 4 mA ... 20 mA; 20 mA ... 0 mA; 20 mA ... 4 mA
Zakres pomiaru częstotliwości: 0 Hz; 10 Hz ... 100 Hz; 10 Hz ... 200 Hz; 10 Hz ... 500 Hz; 10 Hz ... 1000 Hz
Napięcie sygnału wejściowego: 0 V DC ... 30 V DC
Napięcie sygnału wyjściowego: 0 V ... 10 V; 0 V ... 5 V; 1 V ... 5 V; 2 V ... 10 V;-10 V ... 10 V; -5 V ... 5 V; 10 V ... -10 V; 5 V ... -5 V; 10 V ... 0 V; 5 V ... 0 V
Sygnał: Napięcie/Prąd: Sygnał: Napięcie/Prąd
Zakres pomiarowy: 0 A AC/DC ... 50 A AC/DC; 0 A AC/DC ... 100 A AC/DC
Targi: Targi
Wyjście/zasilanie izolacji galwanicznej: Wyjście/zasilanie izolacji galwanicznej
Izolacja galwaniczna wejścia/wyjścia: Izolacja galwaniczna wejścia/wyjścia
Zakres znamionowego napięcia zasilania: 12 V DC ... 24 V prądu stałego -20% ... +25 %
Sygnał: Cyfrowy: Sygnał: cyfrowy
Izolacja galwaniczna IEC 61010-2-030: Izolacja galwaniczna IEC 61010-2-030
Kategoria pomiarowa: III (300 V)
Izolacja galwaniczna wejścia/zasilania: Izolacja galwaniczna wejścia/zasilania
Zakres ustawienia minimalnego prądu wejściowego: 0 A AC/DC ... 9,4 A prądu przemiennego/stałego; 0 A prądu przemiennego/stałego ... 18,8 A AC/DC
Maksymalny zakres ustawień prądu wejściowego: 0 A AC/DC ... 62,5 A AC/DC (DIN/EN 61010-1);0 A AC/DC... 125 A prądu przemiennego/stałego (DIN/EN 61010-1);-125 A prądu stałego... 125 A prądu stałego (DIN/EN 61010-1)
Wytrzymałość na prąd udarowy: 20 x IN (1 s), w zależności od zastosowanego przewodnika
Kształt krzywej: prąd stały, przemienny lub odkształcony
Drabina okrągła: Drabina okrągła
WBM: WBM
Adres IP: 192.168.128.1
Sygnał: cyfrowy: Sygnał: cyfrowy
Obciążenie/obciążenie wyjściowe Napięcie wyjściowe:> 10 kΩ

Wymiary: (D x S) 113.8 mm x 22.6 mm

Model katalogowy producenta: ECM-UC-100A-UI

Połączenie komponentów: Wciskane złącze sprężynowo-klatkowe

Szerokość produktu: 22.6 mm

Długość produktu: 113.8 mm

Napięcie zasilania: 24 V/DC

Maksymalny przekrój przewodu elastycznego: 2.5 mm²

Maksymalny przekrój przewodu sztywnego: 2.5 mm²

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Minimalny przekrój przewodu sztywnego: 0.2 mm²

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3565044 Phoenix Contact ECM-UC-100A-UI Przetwornik pomiarowy prądu

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3565044 Phoenix Contact ECM-UC-100A-UI Przetwornik pomiarowy prądu

Opis

Nadajnik prądu do pomiaru prądu przemiennego, stałego i odkształconego. Konfiguracja poprzez interfejs USB-C z wykorzystaniem serwera WWW (bez zasilania 24 V DC). Zakresy pomiaru prądu: 0 A ... 125 A. Konfiguracja standardowa, złącze wtykowe

Opis tego produktu został przetłumaczony automatycznie.
