Name: Phoenix Contact ECM-UC-10A-MRTU Przetwornik pomiarowy prądu
Brand: Phoenix Contact
SKU: 3565997
Availability: SoldOut

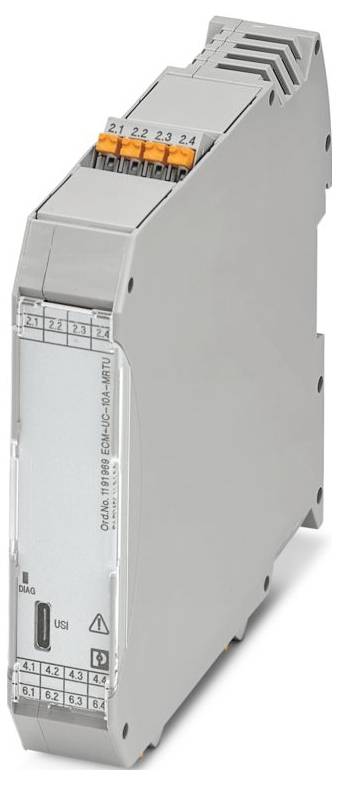

Phoenix Contact ECM-UC-10A-MRTU Przetwornik pomiarowy prądu-0

Zdjęcie poglądowe

Wymiary

(D x S) 113.8 mm x 22.6 mm

Model katalogowy producenta

ECM-UC-10A-MRTU

Połączenie komponentów

Wciskane złącze sprężynowo-klatkowe

Podłączenie

RS-485

Szerokość produktu

22.6 mm

Karta katalogowa (PDF)

Niedostępne

Suma (2369,00 zł / Sztuka)

2369,00 zł

1926,02 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 259,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj połączenia: RS-485
Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu AWG: 24 ... 13
Szerokość: 22.6 mm
Wysokość: 106,7 mm
Głębokość: 113,8 mm
Kolor: szary (RAL 7042)
Klasa palności wg UL 94: V0 (obudowa)
Materiał obudowy: PA 6.6-FR
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -40 ° C ... 60 °C; -40 °F ... 140 °F
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Wysokość: ≤ 4000 m
Normy/Przepisy: IEC 61010-1
Uwaga: Zawartość rejestru można znaleźć w tabeli rejestrów
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięciowa: III (300 V)
Stopień zanieczyszczenia: 2
Dopuszczalna wilgotność (podczas pracy): ≤ 95% (bez kondensacji)
Końcówka odizolowanego przewodu: 10 mm
Pozycja montażu: pionowa lub pozioma
Etykietowanie: Ind. c.d. Równ. E238705-E196811
UL, USA / Kanada: UL, USA / Kanada
Zakres napięcia zasilania: 9,6 V DC ... 30 V DC
CE: CE
Wymiary artykułu: Wymiary artykułu
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
Promieniowanie interferencyjne: Promieniowanie interferencyjne
Odporność na zakłócenia EN 61000-6-2
Zakres prądu wejściowego: 0 A AC ... 10 A prądu przemiennego; -10 A prądu stałego ... 10 A prądu stałego
Nazwa: Konfiguracja interfejsu Modbus/RTU
Głębokość (głębokość urządzenia (szyna montażowa)): 114,5 mm (zatrzaskowana na szynie montażowej NS 35/7,5 zgodnie z normą EN 60715)
Dostawa: Dostawa
Izolacja: Bezpieczna separacja zgodnie z normą IEC/EN 61010-1
Napięcie znamionowe izolacji: 300 V AC (do ziemi)
Napięcie testowe: 2 kV AC (50 Hz, 60 s)
Napięcie zasilania znamionowego: 24 V DC
Obciążalność nadprądowa: 2 x IN
Maksymalny współczynnik temperaturowy:< 0,03%/K
Prędkość transmisji: 19200 bodów
Odpowiedź skokowa (10-90%): 200 ms (prąd przemienny/stały); 20 ms (prąd stały)
Maksymalny błąd transmisji: 0,5% (wartości nominalnego zakresu w warunkach nominalnych)
Pobór mocy: ≤ 2 W (30 V DC)
Zakres pomiaru częstotliwości: 0 Hz; 10 Hz ... 100 Hz; 10 Hz ... 200 Hz; 10 Hz ... 500 Hz; 10 Hz ... 1000 Hz
Zakres pomiarowy: 0 A AC/DC ... 0,1 A prądu przemiennego/stałego; 0 A prądu przemiennego/stałego ... 1 A AC/DC; 0 A AC/DC ... 5 A AC/DC; 0 A AC/DC ... 10 A AC/DC
Targi: Targi
Wyjście/zasilanie izolacji galwanicznej: Wyjście/zasilanie izolacji galwanicznej
Izolacja galwaniczna wejścia/wyjścia: Izolacja galwaniczna wejścia/wyjścia
Zakres znamionowego napięcia zasilania: 12 V DC ... 24 V prądu stałego -20% ... +25 %
Izolacja galwaniczna IEC 61010-2-030: Izolacja galwaniczna IEC 61010-2-030
Kategoria pomiarowa: III (300 V)
Izolacja galwaniczna wejścia/zasilania: Izolacja galwaniczna wejścia/zasilania
Zakres ustawienia minimalnego prądu wejściowego: 0 mA AC/DC ... 100 mA AC/DC
Maksymalny zakres ustawień prądu wejściowego: 0 A AC/DC ... 12,5 A AC/DC (DIN/EN 61010-1);0 A AC/DC... 10 A AC/DC (UL 61010-1);-12,5 A DC... 12,5 A DC (DIN/EN 61010-1);-10 A DC... 10 A prądu stałego (UL 61010-1)
Wytrzymałość na prąd udarowy: 10 x IN
Kształt krzywej: prąd stały, przemienny lub odkształcony
WBM: WBM
Adres IP: 192.168.128.1
Modbus RTU: Modbus RTU
Ustawienie adresu: Domyślny adres Modbus: 1
Parzystość: parzysta
Bit stopu: 1
Bity danych: 8

Wymiary: (D x S) 113.8 mm x 22.6 mm

Model katalogowy producenta: ECM-UC-10A-MRTU

Połączenie komponentów: Wciskane złącze sprężynowo-klatkowe

Podłączenie: RS-485

Szerokość produktu: 22.6 mm

Długość produktu: 113.8 mm

Napięcie zasilania: 24 V/DC

Maksymalny przekrój przewodu elastycznego: 2.5 mm²

Maksymalny przekrój przewodu sztywnego: 2.5 mm²

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Minimalny przekrój przewodu sztywnego: 0.2 mm²

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3565997 Phoenix Contact ECM-UC-10A-MRTU Przetwornik pomiarowy prądu

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3565997 Phoenix Contact ECM-UC-10A-MRTU Przetwornik pomiarowy prądu

Opis

Nadajnik prądu do pomiaru prądu przemiennego, stałego i odkształconego. Konfiguracja poprzez interfejs USB-C z wykorzystaniem serwera WWW (bez zasilania 24 V DC). 4 zakresy pomiaru prądu: 0 A ... 0,1 A do 0 A ... 12,5 A. Konfiguracja interfejsu Modbus/RTU (RS-485), konfiguracja standardowa, złącze wtykowe

Opis tego produktu został przetłumaczony automatycznie.
