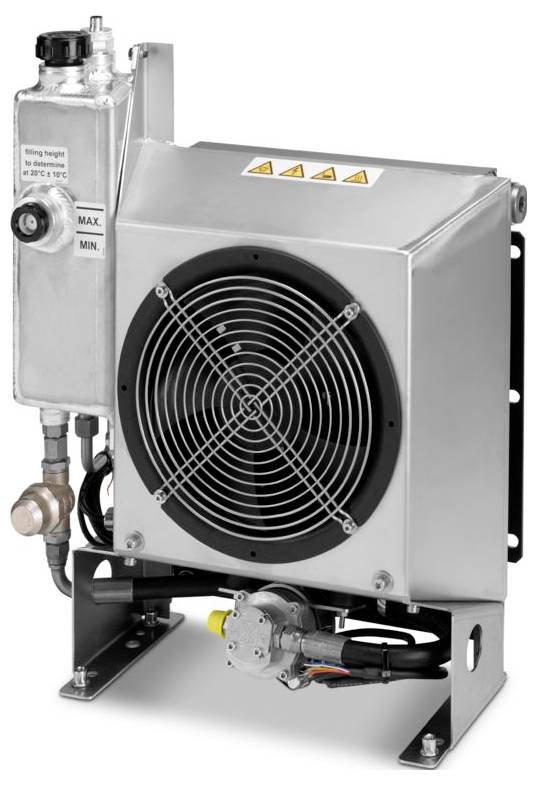

Zdjęcie poglądowe
Phoenix Contact EV-HPC-PCU-01 Jednostka chłodząca Typ 1 & Typ 2 Mode 4
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Dane techniczne
- Standard ładowania: CCS Typ 1, CCS Typ 2
- Tryb ładowania: Mode 4
- Chłodzenie: układ chłodzenia cieczowo-powietrznego (pasywny), obieg chłodzenia półzamknięty
- Płyn chłodzący: 50% wody, 50% glikolu (Glysofor N)
- Zakres głośności: ≤ 60 dB(A) (dla systemu wolnostojącego w odległości 1 m)
- Napięcie zasilania: 24 V DC (wentylator), 24 V DC (pompa)
- Zakres napięcia sterującego: 0,00 V DC ... 10,00 V DC (wentylator); 0,00 V DC... 10,00 V DC (pompa)
- Pobór prądu: maks. 1,97 A (wentylator), maks. 1,8 A (pompa)
- Interfejs funkcjonalny: Układ chłodzenia:
- Interfejs: Szybkozłącza wlotowe i wylotowe do węży o średnicy zewnętrznej 12 mm
- Interfejs funkcjonalny: Wentylator
- Budowa kabla: 4 x 0,5 mm²
- Pojedynczy przewód: Zasilanie RD, masa odniesienia BU, wyjście prędkości WH, wejście sterujące YE
- Interfejs funkcjonalny: Pompa:
- Budowa kabla: 2 x 0,34 mm² + 5 x 0,14 mm²
- Pojedynczy przewód: Zasilanie RD, uziemienie odniesienia BK, sygnał wyłączenia silnika GN, wyjście prędkości BN, wejście sterujące YE, RS-485 Modbus WH (instalowany tylko fabrycznie), RS-485 Modbus BU (instalowany tylko fabrycznie)
- Interfejs funkcjonalny: Czujnik poziomu:
- Połączenie: Wtyczka prosta M12 A
- Materiał (obudowa): aluminium, stal nierdzewna
- Długość kabla: 1,5 m (wentylator), 1,5 m (pompa)
- Wydajność chłodzenia: ok. 0,06 kW/K (przy 2 l/min)
- Przepływ: ok. 2 l/min (przy ciśnieniu 1 bar)
- Stopień ochrony (wentylator): IP55 (wentylator)
- Stopień ochrony (pompa): IP65 (pompa)
- Rodzaj produktu
Jednostka chłodząca
- Wtyczka ładowania (eMobility)
Typ 1 & Typ 2
- Moduł obciążenia (eMobility)
Mode 4
- Długość kabla
1.5 m
IP55
IP65
- Zakres temperatury
-20 °C ... 50 °C
- Długość produktu
1.5 m
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3567208 Phoenix Contact EV-HPC-PCU-01 Jednostka chłodząca Typ 1 & Typ 2 Mode 4
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3567208 Phoenix Contact EV-HPC-PCU-01 Jednostka chłodząca Typ 1 & Typ 2 Mode 4
Opis
CHARX connect, CCS Typ 1, CCS Typ 2, jednostka chłodząca, akcesoria, długość: 1,5 m, z wentylatorem o zmiennej prędkości, z pompą o zmiennej prędkości, do chłodzenia czynnika chłodzącego kabla ładowania DC HPC Phoenix Contact.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
