Name: Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 10 Wymiary siatki: 5.08 mm 1873731 1 szt.
Brand: Phoenix Contact
SKU: 2209507
Availability: BackOrder

Zielona, wielopoziomowa elektryczna listwa zaciskowa z wieloma przyłączami, odpowiednia do montażu na płytce drukowanej.

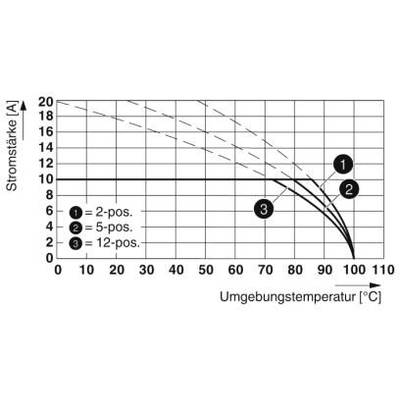

Diagram przedstawia zależność między natężeniem prądu a temperaturą otoczenia za pomocą trzech krzywych: 2-, 5- i 12-biegunowych; natężenie prądu spada wraz ze wzrostem temperatury.

Diagram krzywej elektrycznej przedstawiający natężenie prądu (I[A]) w zależności od temperatury (ϑ[°C]) dla trzech pozycji.

Diagram przedstawia trójbiegunowe charakterystyki zabezpieczenia przy ustawieniu 2-, 5- i 12-biegunowym. Osie: prąd (I[A]), temperatura (ϑ[°C]). Linie opadają wraz ze wzrostem temperatury.

Diagram przedstawia krzywe prądowe 'I [A]' w zależności od temperatury 'θ [°C]' dla trzech pozycji przełącznika: 2-pozycyjnego, 5-pozycyjnego i 16-pozycyjnego. Krzywe wyraźnie spadają przy wysokiej temperaturze.

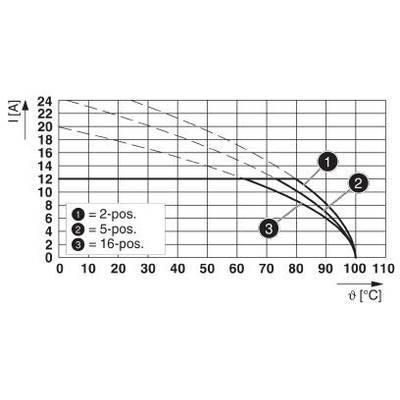

Diagram przedstawia natężenie prądu I (w amperach) w funkcji temperatury ϑ (w stopniach Celsjusza); trzy krzywe dla konfiguracji 2-, 5- i 16-pozycyjnych, z malejącym natężeniem prądu wraz ze wzrostem temperatury.

Diagram przedstawia natężenie prądu [A] w funkcji temperatury otoczenia [°C] dla 2-pos, 5-pos, 12-pos. Natężenie prądu maleje wraz ze wzrostem temperatury.

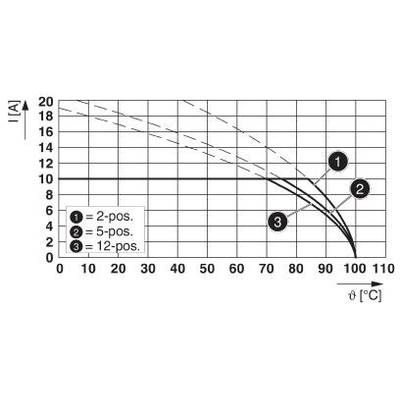

Diagram przedstawia prąd (I w A) w zależności od temperatury (θ w °C) z trzema krzywymi: 2-pos, 5-pos, 12-pos. Krzywe opadają wraz ze wzrostem temperatury.

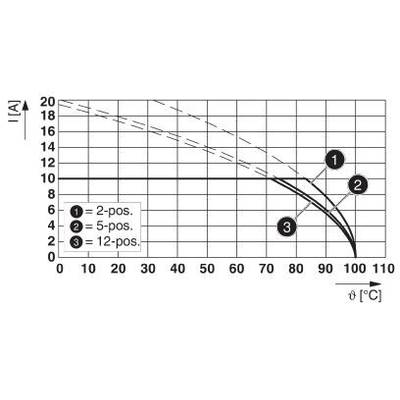

Diagram przedstawia przebieg prądu w zależności od temperatury za pomocą trzech krzywych dla '2-Poz.', '5-Poz.' i '12-Poz.' na osi od 0 do 110 °C.

1/9

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza

gniazdo

Ilość rzędów

Wymiary siatki

5.08 mm

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 19.11

3 Sztuki

Pokaż produkty alternatywne

Liczba

Sztuki

Suma (50,99 zł / Sztuka)

50,99 zł

41,46 zł

bez VAT (klient biznesowy)

Cena brutto

Dostępnych jest tylko 3 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 1 szt.
Ilość rzędów: 1
Ilość pinów: 10

Dane techniczne

Liczba przyłączy: 10
Przekrój nominalny: 2.5 m²
Typ izolacji: I
Znamionowe napięcie udarowe (III/3): 4 kV
System wtykowy: CLASSIC COMBICON
Zamek: Brak
Liczba potencjałów: 10
Wysokość (wysokość bez pinów do lutowania): 19,2 mm
Temperatura otoczenia (montaż): -5°C... 100°C
Siła połączenia ok. 8 N
Siła potrzebna do bieguna ok. 6 N.
Cykle Łączeniowe 25

Rodzaj produktu: Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza: gniazdo

Ilość rzędów: 1

Specyfikacje klem zaciskowych: z blokadą Push-in

Wymiary siatki: 5.08 mm

Ilość pinów: 10

Szerokość produktu: 51.42 mm

Natężenie znamionowe: 12 A

Natężenie znamionowe - zaokrąglone: 12 A

Zawartość: 1 szt.

Maksymalna średnica przewodu (system AWG): 12

Minimalna średnica przewodu (system AWG): 24

Maksymalna długość ściągania izolacji: 10 mm

Wymiary: (D x S x W) 26.6 x 51.42 x 19.2 mm

Połączenie komponentów: zacisk push-in
klema sprężynowa

Numer katalogowy producenta: 1873731

Kolor: zielony

Materiał izolacyjny: PA

Materiał styku: stop Cu, cynowany

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 320 V

Wysokość produktu: 19.2 mm

Długość produktu: 26.6 mm

Maksymalny przekrój: 2.5 mm²

Minimalny przekrój: 0.2 mm²

Maksymalna temperatura: +100 °C

Minimalna temperatura: -40 °C

Model katalogowy producenta: FKCVW 2,5/10-ST-5,08

Ilość styków: 10

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209507 Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 10 Wymiary siatki: 5.08 mm 1873731 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209507 Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 10 Wymiary siatki: 5.08 mm 1873731 1 szt.

Opis

Beznarzędziowy, oszczędzające czas podłączenie push-in. Intuicyjna obsługa dzięki kolorowemu włącznikowi. Szybkie i wygodne testowanie dzięki zintegrowanej możliwości kontroli. Możliwość połączenia z rodziną MSTB 2,5.
