Name: Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 10 Wymiary siatki: 5 mm 1910283 50 szt.
Brand: Phoenix Contact
SKU: 2209520
Availability: BackOrder

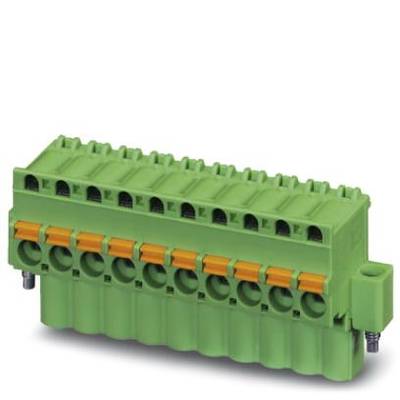

Zielony, prostokątny elektryczny element złączny z wieloma pomarańczowymi zaciskami, stosowany do prowadzenia przewodów.

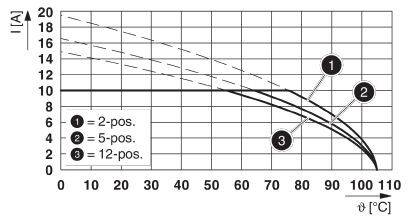

Diagram przedstawia natężenie prądu (I[A]) w funkcji temperatury (ϑ[°C]). Trzy krzywe dla pozycji 2-pos, 5-pos, 12-pos, które maleją.

Rysunek techniczny złącza elektrycznego z wymiarami: wysokość 16,8 mm, szerokość 26,6 mm, głębokość 8,3 mm, odległość między stykami 5 mm.

Diagram: Oś X przedstawia temperaturę (°C), oś Y przedstawia natężenie prądu (A). Trzy krzywe dla 2, 5 i 12 pozycji, natężenie prądu wzrasta wraz ze wzrostem temperatury.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza

gniazdo

Ilość rzędów

Wymiary siatki

5 mm

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 19.11

1 Sztuki

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (40,38 zł / Sztuka)

2019,00 zł

1641,46 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

Dostępnych jest tylko 1 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 50 szt.
Ilość rzędów: 1
Ilość pinów: 10

Dane techniczne

Liczba przyłączy: 10
Przekrój nominalny: 2.5 m²
Typ izolacji: I
Znamionowe napięcie udarowe (III/3): 4 kV
System wtykowy: CLASSIC COMBICON
Zamek: Kołnierz Śrubowy
Liczba potencjałów: 10
Wysokość (wysokość bez pinów do lutowania): 19,1 mm
Temperatura otoczenia (montaż): -5°C... 100°C
Siła połączenia ok. 9 N
Siła potrzebna do bieguna ok. 6 N.
Cykle Łączeniowe 25

Rodzaj produktu: Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza: gniazdo

Ilość rzędów: 1

Specyfikacje klem zaciskowych: z blokadą Push-in

Wymiary siatki: 5 mm

Ilość pinów: 10

Szerokość produktu: 60.02 mm

Natężenie znamionowe: 12 A

Natężenie znamionowe - zaokrąglone: 12 A

Zawartość: 50 szt.

Maksymalna średnica przewodu (system AWG): 12

Minimalna średnica przewodu (system AWG): 24

Maksymalna długość ściągania izolacji: 10 mm

Wymiary: (D x S x W) 26.6 x 60.02 x 19.1 mm

Połączenie komponentów: zacisk push-in
klema sprężynowa

Numer katalogowy producenta: 1910283

Kolor: zielony

Materiał izolacyjny: PA

Materiał styku: stop Cu, cynowany

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 320 V

Wysokość produktu: 19.1 mm

Długość produktu: 26.6 mm

Maksymalny przekrój: 2.5 mm²

Minimalny przekrój: 0.2 mm²

Maksymalna temperatura: +100 °C

Minimalna temperatura: -40 °C

Model katalogowy producenta: FKCVW 2,5/10-STF

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209520 Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 10 Wymiary siatki: 5 mm 1910283 50 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209520 Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 10 Wymiary siatki: 5 mm 1910283 50 szt.

Opis

Beznarzędziowy, oszczędzające czas podłączenie push-in. Intuicyjna obsługa dzięki kolorowemu włącznikowi. Szybkie i wygodne testowanie dzięki zintegrowanej możliwości kontroli. Przykręcany kołnierz zapewniający najwyższy poziom stabilności mechanicznej. Możliwość połączenia z rodziną MSTB 2,5.
