Name: Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 10 Wymiary siatki: 7.5 mm 1939497 50 szt.
Brand: Phoenix Contact
SKU: 2209531
Availability: BackOrder

Zielona listwa złączowa z ośmioma przyłączami, z częściowo pomarańczowymi elementami obsługowymi. Element elektroniczny do okablowania.

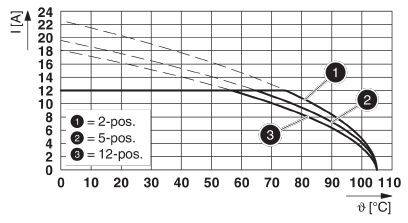

Diagram przedstawia natężenie prądu [A] w zależności od temperatury [°C] z trzema krzywymi: 2-biegunową, 5-biegunową, 12-biegunową. Widoczny jest spadek natężenia prądu wraz ze wzrostem temperatury.

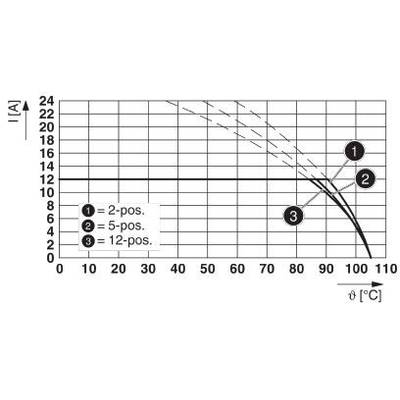

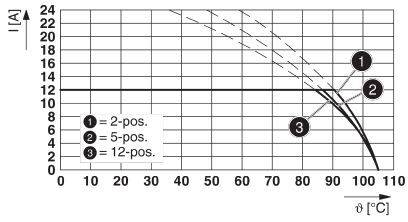

Diagram przedstawia temperaturę w zależności od natężenia prądu dla trzech pozycji: 2-pos, 5-pos, 12-pos. Natężenie prądu wzrasta wraz z temperaturą od 80°C do 100°C.

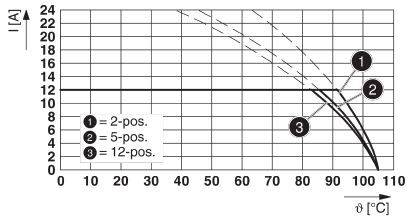

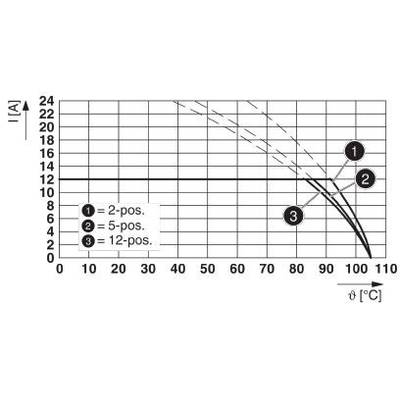

Diagram przedstawia krzywą prądu (I) w amperach w zależności od temperatury (ϑ) w stopniach Celsjusza. Trzy linie (2-pos., 5-pos., 12-pos.) spadają w okolicach 90-110°C.

Rysunek techniczny elementu elektrycznego o wymiarach 25,6 mm x 15 mm, głębokość 8,3 mm. Przedstawia dwa gniazda umieszczone obok siebie.

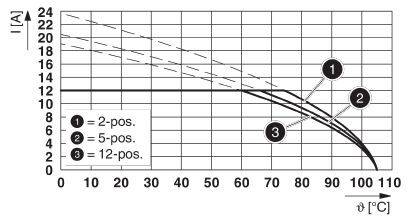

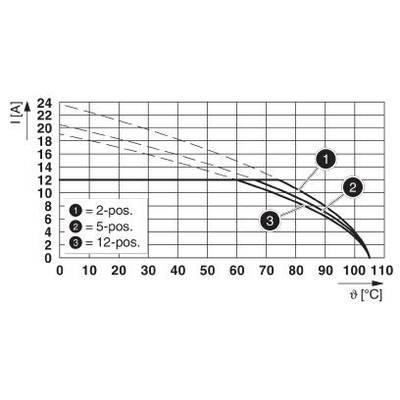

Diagram: Krzywe prądowe w zależności od temperatury. Trzy krzywe: 2-pozycyjna, 5-pozycyjna, 12-pozycyjna, przedstawiające różny spadek prądu przy wzroście temperatury.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza

gniazdo

Ilość rzędów

Wymiary siatki

7.5 mm

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 4.12

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (29,98 zł / Sztuka)

1499,00 zł

1218,70 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 50 szt.
Ilość rzędów: 1
Ilość pinów: 10

Dane techniczne

Liczba przyłączy: 10
Przekrój nominalny: 2.5 m²
Typ izolacji: I
Znamionowe napięcie udarowe (III/3): 6 kV
System wtykowy: CLASSIC COMBICON
Zamek: Brak
Liczba potencjałów: 10
Wysokość (wysokość bez pinów do lutowania): 15 mm
Siła połączenia ok. 11 N
Siła potrzebna do bieguna ok. 9 N.
Cykle Łączeniowe 25

Rodzaj produktu: Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza: gniazdo

Ilość rzędów: 1

Specyfikacje klem zaciskowych: z blokadą Push-in

Wymiary siatki: 7.5 mm

Ilość pinów: 10

Szerokość produktu: 73.2 mm

Natężenie znamionowe: 12 A

Natężenie znamionowe - zaokrąglone: 12 A

Zawartość: 50 szt.

Maksymalna średnica przewodu (system AWG): 12

Minimalna średnica przewodu (system AWG): 24

Maksymalna długość ściągania izolacji: 10 mm

Wymiary: (D x S x W) 25.6 x 73.2 x 15 mm

Połączenie komponentów: zacisk push-in
klema sprężynowa

Numer katalogowy producenta: 1939497

Kolor: zielony

Materiał izolacyjny: PA

Materiał styku: stop Cu, cynowany

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 630 V

Wysokość produktu: 15 mm

Długość produktu: 25.6 mm

Maksymalny przekrój: 2.5 mm²

Minimalny przekrój: 0.2 mm²

Model katalogowy producenta: GFKC 2,5/10-ST-7,5

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209531 Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 10 Wymiary siatki: 7.5 mm 1939497 50 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209531 Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 10 Wymiary siatki: 7.5 mm 1939497 50 szt.

Opis

Beznarzędziowy, oszczędzające czas podłączenie push-in. Zdefiniowana siła nacisku zapewnia długotrwały stabilny kontakt. Większa siatka dla zwiększenia wymagań dotyczących mocowania. Intuicyjna obsługa dzięki kolorowemu włącznikowi. Możliwość połączenia z rodziną MSTB 2,5.
