Name: Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 2 Wymiary siatki: 7.62 mm 1718481 50 szt.
Brand: Phoenix Contact
SKU: 2209298
Availability: BackOrder

Zielony elektryczny złącz z sześcioma otworami i pomarańczowymi zaciskami, przeznaczony do łączenia przewodów elektrycznych.

Rysunek techniczny złącza z wymiarami: 38,5 mm długości, 19,8 mm wysokości. Widok szczegółowy z podziałką rastra 3,81 mm.

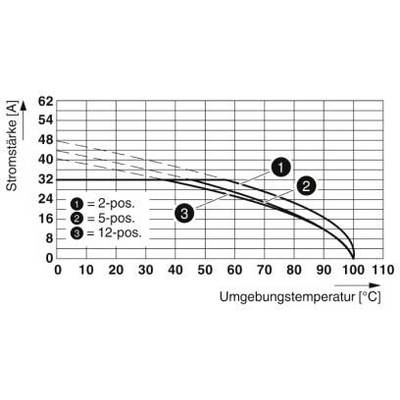

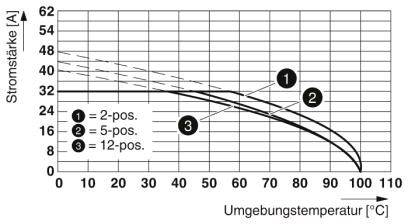

Diagram przedstawia zależność między natężeniem prądu (A) a temperaturą otoczenia (°C) dla 2, 5 i 12 pozycji. Wraz ze wzrostem temperatury natężenie prądu maleje.

Diagram przedstawia wtyczkę, która jest blokowana przez kliknięcie i zabezpieczana zamkiem (A) oraz odblokowywana (B). Strzałki wskazują kierunek.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza

gniazdo

Ilość rzędów

Wymiary siatki

7.62 mm

Ilość pinów

Karta katalogowa (PDF)

Dostawa w śr. 21.10

287 Sztuki

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (629,00 zł / Sztuka)

629,00 zł

511,38 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 50 szt.
Ilość rzędów: 1
Ilość pinów: 2

Dane techniczne

Liczba złączy: 2
Przekrój nominalny: 6 m²
Typ izolacji: I
Znamionowe napięcie udarowe (III/3): 8 kV
System wtykowy: Power COMBICON 5
Zamek Zatrzaskowy & Lock
Liczba potencjałów 2
Temperatura otoczenia (montaż): -5°C... 100°C
Siła połączenia ok. 8 N
Siła potrzebna do bieguna ok. 6 N.
Cykle Łączeniowe 50

Rodzaj produktu: Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza: gniazdo

Ilość rzędów: 1

Specyfikacje klem zaciskowych: z blokadą Push-in

Wymiary siatki: 7.62 mm

Ilość pinów: 2

Szerokość produktu: 23.24 mm

Natężenie znamionowe: 41 A

Natężenie znamionowe - zaokrąglone: 41 A

Zawartość: 50 szt.

Maksymalna średnica przewodu (system AWG): 8

Minimalna średnica przewodu (system AWG): 24

Maksymalna długość ściągania izolacji: 15 mm

Wymiary: (D x S x W) 38.45 x 23.24 x 19.8 mm

Połączenie komponentów: zacisk push-in
klema sprężynowa

Numer katalogowy producenta: 1718481

Kolor: zielony

Materiał izolacyjny: PA

Materiał styku: stop Cu, cynowany

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 1000 V

Wysokość produktu: 19.8 mm

Długość produktu: 38.45 mm

Maksymalny przekrój: 10 mm²

Minimalny przekrój: 0.2 mm²

Maksymalna temperatura: +100 °C

Minimalna temperatura: -40 °C

Model katalogowy producenta: SPC 5/ 2-STCL-7,62

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Szerokość produktu

Ilość rzędów

Ilość pinów

Wymiary siatki

Phoenix Contact 1012267 Obudowa złącza pin żeńskiego na kabel MCC 0,5/ 3-ST-2,54, piny: 3, 6 A, 250 szt.

Numer produktu2208915

Dostawa w pt. 20.11

Conrad Electronic

6 A

8.12 mm

2.54 mm

Sztuki

Min.: 1

Vielfache: 1

359,00 zł^*

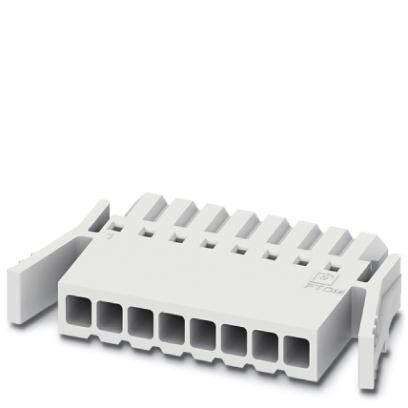

Phoenix Contact 1015458 Obudowa złącza pin żeńskiego na kabel PTCM 0,5/ 8-PL-2,5 WH, piny: 8, 6 A, 100 szt.

Numer produktu2208947

Dostawa w pt. 13.11

Conrad Electronic

6 A

14.46 mm

2.5 mm

Sztuki

Min.: 1

Vielfache: 1

369,00 zł^*

Phoenix Contact 1015460 Obudowa złącza pin żeńskiego na kabel PTCM 0,5/ 6-PL-2,5 WH, piny: 6, 6 A, 100 szt.

Numer produktu2208948

Dostawa w śr. 21.10

239 zestaw/yConrad Electronic

6 A

19.46 mm

2.5 mm

Sztuki

Min.: 1

Vielfache: 1

289,00 zł^*

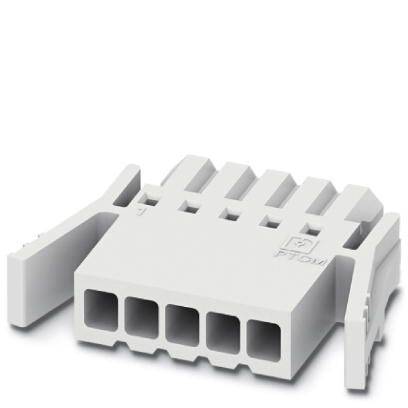

Phoenix Contact 1015461 Obudowa złącza pin żeńskiego na kabel PTCM 0,5/ 5-PL-2,5 WH, piny: 5, 6 A, 100 szt.

Numer produktu2208949

Dostawa w pt. 13.11

Conrad Electronic

6 A

21.96 mm

2.5 mm

Sztuki

Min.: 1

Vielfache: 1

239,00 zł^*

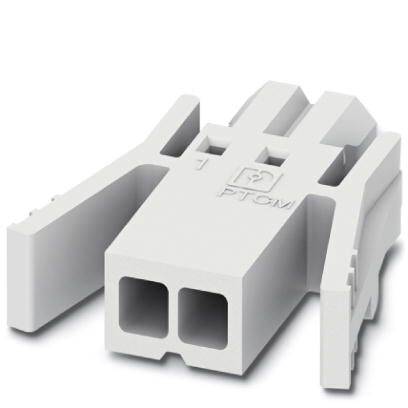

Phoenix Contact 1015464 Obudowa złącza pin żeńskiego na kabel PTCM 0,5/ 2-PL-2,5 WH, piny: 2, 6 A, 250 szt.

Numer produktu2208952

Dostawa w śr. 21.10

27 zestaw/yConrad Electronic

6 A

29.46 mm

2.5 mm

Sztuki

Min.: 1

Vielfache: 1

269,00 zł^*

Phoenix Contact 1718517 Obudowa złącza pin żeńskiego na kabel SPC 5/ 5-STCL-7,62, piny: 5, 41 A, 50 szt.

Numer produktu2209299

Dostawa w śr. 21.10

57 zestaw/yConrad Electronic

41 A

46.1 mm

7.62 mm

Sztuki

Min.: 1

Vielfache: 1

1309,00 zł^*

Phoenix Contact 1718546 Obudowa złącza pin żeńskiego na kabel SPC 5/ 8-STCL-7,62, piny: 8, 41 A, 50 szt.

Numer produktu2209300

Dostawa w pt. 11.12.2026

Conrad Electronic

41 A

68.96 mm

7.62 mm

Sztuki

Min.: 1

Vielfache: 1

2089,00 zł^*

Phoenix Contact 1725107 Obudowa złącza pin żeńskiego na kabel PTDA 1,5/ 2-PH-3,5, piny: 2, 8 A, 250 szt.

Numer produktu2140964

Dostawa w pt. 4.12

Conrad Electronic

8 A

8.4 mm

3.5 mm

Sztuki

Min.: 1

Vielfache: 1

1079,00 zł^*

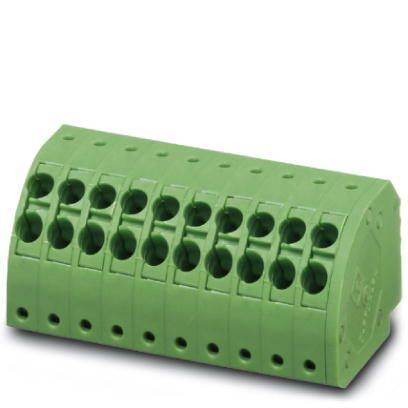

Phoenix Contact 1725289 Obudowa złącza pin żeńskiego na kabel PTDA 1,5/16-PH-3,5, piny: 16, 8 A, 50 szt.

Numer produktu2141048

Dostawa w pt. 4.12

Conrad Electronic

8 A

57.4 mm

3.5 mm

Sztuki

Min.: 1

Vielfache: 1

1729,00 zł^*

Phoenix Contact 1725636 Obudowa złącza pin żeńskiego na kabel PTDA 2,5/ 8-PH-5,0, piny: 8, 14 A, 100 szt.

Numer produktu2141028

Dostawa w śr. 21.10

45 zestaw/yConrad Electronic

14 A

41.4 mm

5 mm

Sztuki

Min.: 1

Vielfache: 1

1779,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 2209298 Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 2 Wymiary siatki: 7.62 mm 1718481 50 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209298 Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 2 Wymiary siatki: 7.62 mm 1718481 50 szt.

Opis

Beznarzędziowy, oszczędzające czas podłączenie push-in. Zdefiniowana siła nacisku zapewnia długotrwały stabilny kontakt. Stała komora zacisków otwartych śrubokrętem umożliwia wygodne połączenie przewodów. Wbudowana sprężyna stalowa dla dodatkowego bezpieczeństwa przy wahaniach temperatury i mocy. Zoptymalizowany do wąskiego montażu: Obsługa i połączenie przewodowe z jednego kierunku. Automatycznie zamykany system Click-and-Lock chroni przed przypadkowym odłączeniem. Dopuszczenie UL 600 V w przypadku najmniejszych wymiarów.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
