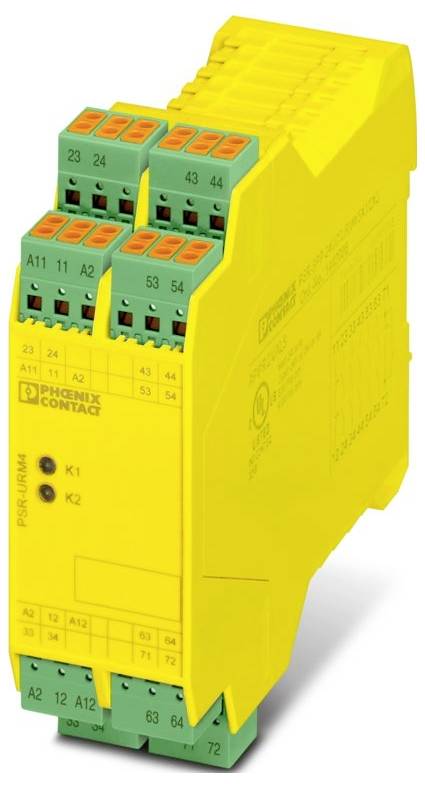

Zdjęcie poglądowe
Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Moduł rozszerzeń
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Suma (749,00 zł / Sztuka)
749,00 zł
608,94 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: PSRclassic
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,2 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 35 mm
- Wysokość: 112 mm
- Głębokość: 114,5 mm
- Materiał obudowy: PA
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -20 °C ... 55 °C (uwaga na obniżenie wartości znamionowych)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... + 70 °C
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia III
- Stopień zanieczyszczenia: 2
- Wibracje (praca): 10 Hz ... 150 Hz, amplituda 0,15 mm, 2 g
- Końcówka odizolowanego przewodu: 8 mm
- Ogólne: Ogólne
- Pozycja montażu: pionowa lub pozioma
- Przekrój przewodu giętkiego z tulejką i osłoną plastikową: 0,25 mm² ... 1,5 mm² (tylko w połączeniu z CRIMPFOX 6)
- Przekrój przewodu giętkiego z końcówką kablową bez osłony plastikowej: 0,25 mm² ... 1,5 mm² (tylko w połączeniu z CRIMPFOX 6)
- Maksymalna strata mocy w warunkach nominalnych: 16,7 W (US = 26,4 V, IL² = 72 A², PTotal maks. = 1,4 W + 14,4 W)
- CE: CE
- Technologia połączeń: Technologia połączeń
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: typ. 39 mA
- Połączenie przewodów: Połączenie przewodów
- Częstotliwość przełączania: maks. 1 Hz
- Instrukcja montażu: Uwaga na obniżenie mocy
- Wysokość operacyjna: ≤ 2000 m (n.p.m.)
- Maksymalna dopuszczalna wilgotność (praca): 75% (średnio, sporadycznie 85%, bez kondensacji)
- Uderzenie: 15g
- Obwód zabezpieczający: dioda tłumiąca
- Napięcie przełączania: maks. 250 V AC/DC; min. 10 V
- Zastosowanie: Moduł rozszerzeń
- Kolor (obudowa): żółty (RAL 1018)
- Prąd rozruchowy, maks.: 3 A
- Opis wyjścia: 2 styki NC połączone szeregowo, bezpotencjałowe
- Wskaźnik napięcia roboczego: 2 x zielone diody LED
- Konfiguracja styków: 1 ścieżka prądu zwrotnego
- Maksymalny prąd ciągły: 3 A
- Napięcie znamionowe izolacji: 250 V
- Dane związane z bezpieczeństwem: Dane związane z bezpieczeństwem
- Żywotność mechaniczna: 10 x 10⁶ cykli przełączania
- Typowy czas nawrotu:< 20 ms (przy Us / przy sterowaniu przez A11/A12)
- Materiał styków AgSnO2
- Moc przełączania: 1,5 A (AC15); 3 A (DC13)
- Bezpiecznik wyjściowy: 3 A (gL/gG)
- Typ przekaźnika: Przekaźnik elektromechaniczny z wymuszonym prowadzeniem styków zgodnie z normą IEC/EN 61810-3
- Czasy: Czasy
- Typ. Czas na ubieranie się w USA:< 25 ms (przy Us / przy sterowaniu przez A11/A12)
- Czas reakcji:< 1 sekunda
- Nominalny tryb pracy 100 % ED
- Znamionowe napięcie udarowe wytrzymywane / izolacja: patrz karta katalogowa, rozdział „Koordynacja izolacji”.
- Liczba wyjść: 1
- Moc przełączania: min. 50 mW
- Kwadrat. Prąd całkowity: 9 A2
- Dane dotyczące bezpieczeństwa: EN ISO 13849: Dane dotyczące bezpieczeństwa: EN ISO 13849
- Poziom wykonania (PL): e (w połączeniu z odpowiednim urządzeniem ewaluacyjnym)
- Poziom integralności bezpieczeństwa (SIL): 3 (w połączeniu z odpowiednim urządzeniem oceniającym)
- Dane dotyczące bezpieczeństwa: EN IEC 62061: Dane dotyczące bezpieczeństwa: EN IEC 62061
- Minimalny stopień ochrony w miejscu instalacji: IP54
- Maksymalna dopuszczalna wilgotność (przechowywanie/transport): 75% (średnio, sporadycznie 85%, bez kondensacji)
- Opis wejścia: zorientowane na bezpieczeństwo
- Liczba wejść: 2
- Zakres napięcia wejściowego sygnału „1”: 19,2 V ... 26,4 V DC
- wtykowy: tak
- Sterowanie: 1- i 2-kanałowe
- Kategoria przystanku: 0
- Dane dotyczące bezpieczeństwa: IEC 61508 – wysokie zapotrzebowanie: Dane dotyczące bezpieczeństwa: IEC 61508 – wysokie zapotrzebowanie
- Dane dotyczące bezpieczeństwa: IEC 61508 – Niskie zapotrzebowanie: Dane dotyczące bezpieczeństwa: IEC 61508 – Niskie zapotrzebowanie
- Maksymalna dopuszczalna całkowita rezystancja linii: 50 Ω
- Maksymalna częstotliwość przełączania: 1 Hz
- Cyfrowe: A11, A12: Cyfrowe: A11, A12
- Przekaźniki: tory prądowe umożliwiające (23/24 ... 63/64): Przekaźniki: Tory prądowe umożliwiające (23/24 ... 63/64)
- Przekaźnik: Ścieżka sygnałowa prądu (71/72): Przekaźnik: Ścieżka sygnałowa prądu (71/72)
- Przekaźnik: ścieżka sprzężenia zwrotnego (11/12): Przekaźnik: ścieżka sprzężenia zwrotnego (11/12)
- Rodzaj produktu
Moduł rozszerzeń
- Maksymalna ilość wejść cyfrowych
2
- Maksymalna ilość wejść
2
- Maksymalna ilość wyjść
7
- Maksymalna ilość wyjść przekaźnikowych
6
- Wysokość produktu
112 mm
- Długość produktu
114.5 mm
- Szerokość produktu
35 mm
IP20
- Wymiary
(D x S x W) 114.5 x 35 x 112 mm
- Rodzaj przyłączenia
Złącze Push-in
- Numer katalogowy producenta
1442026
- Model katalogowy producenta
PSR-SPP- 24DC/URM4/5X1/2X2
- Typ montażu
Montaż na szynie DIN
- Maksymalna temperatura otoczenia
55 °C
- Minimalna temperatura otoczenia
-20 °C
- Głębokość produktu
114.5 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3583717 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Moduł rozszerzeń
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3583717 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Moduł rozszerzeń
Opis
Rozszerzenie styków 1- lub 2-kanałowych, 5 styków normalnie otwartych, 1 styk normalnie zamknięty, 1 ścieżka sprzężenia zwrotnego, wraz z jednostką bazową do kat. 4 PL e zgodnie z normą EN ISO 13849, bezpieczna separacja, szerokość: 35 mm, wtykowy zacisk wtykowy
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
