Name: Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 Moduł rozszerzeń 24 V/DC
Brand: Phoenix Contact
SKU: 3583703
Availability: SoldOut

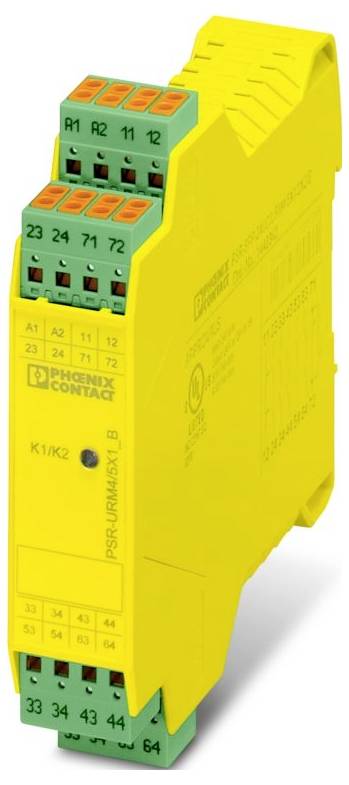

Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 Moduł rozszerzeń 24 V/DC-0

Zdjęcie poglądowe

Karta katalogowa (PDF)

Niedostępne

Suma (549,00 zł / Sztuka)

699,00 zł

-21 %

549,00 zł

446,34 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 59,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: PSRclassic
Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,2 mm² ... 1,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 1,5 mm²
Przekrój przewodu AWG: 24 ... 16
Szerokość: 22,5 mm
Wysokość: 112 mm
Głębokość: 114,5 mm
Materiał obudowy: PA
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -20 °C ... 55 °C (uwaga na obniżenie wartości znamionowych)
Temperatura otoczenia (przechowywanie/transport): -40 °C ... + 70 °C
Typ montażu: montaż na szynie DIN
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Wibracje (praca): 10 Hz ... 150 Hz, amplituda 0,15 mm, 2 g
Końcówka odizolowanego przewodu: 8 mm
Pozycja montażu: pionowa lub pozioma
Przekrój przewodu giętkiego z tulejką i osłoną plastikową: 0,25 mm² ... 1,5 mm² (tylko w połączeniu z CRIMPFOX 6)
Przekrój przewodu giętkiego z końcówką kablową bez osłony plastikowej: 0,25 mm² ... 1,5 mm² (tylko w połączeniu z CRIMPFOX 6)
Maksymalna moc rozpraszana w warunkach nominalnych: 16,6 W (US = 26,4 V, IL² = 72 A², PTotal maks. = 2,2 W + 14,4 W)
CE: CE
Technologia połączeń: Technologia połączeń
Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
Pobór prądu: typ. 75 mA
Połączenie przewodów: Połączenie przewodów
Częstotliwość przełączania: maks. 0,5 Hz
Instrukcja instalacji: patrz krzywa obniżania mocy
Wysokość operacyjna: maks. 2000 m (n.p.m.)
Maksymalna dopuszczalna wilgotność (praca): 75%
Uderzenie: 15g
Obwód zabezpieczający: dioda tłumiąca
Napięcie przełączania: min. 5 V AC/DC; maks. 250 V AC/DC
Zastosowanie: Moduł rozszerzeń
Kolor (obudowa): żółty (RAL 1018)
Prąd rozruchowy: min. 10 mA; maks. 6 A
Opis wyjścia: styk diagnostyczny, 2 styki NC w szeregu, bezpotencjałowe
Wskaźnik napięcia roboczego: 1 x dioda LED (zielona)
Konfiguracja styków: 1 ścieżka prądu zwrotnego
Maksymalny prąd ciągły: 6 A
Napięcie znamionowe izolacji: 250 V
Dane związane z bezpieczeństwem: Dane związane z bezpieczeństwem
Żywotność mechaniczna: 10 x 10⁶ cykli przełączania
Typowy czas nawrotu:< 20 ms (przy Us/przy sterowaniu przez A1)
Materiał styków AgSnO2
Moc przełączania: 1,5 A (AC15); 3 A (DC13)
Bezpiecznik wyjściowy: 10 A (gL/gG)
Typ przekaźnika: Przekaźnik elektromechaniczny z wymuszonym prowadzeniem styków zgodnie z normą IEC/EN 61810-3
Czasy: Czasy
Typ. Czas na ubieranie się w USA:< 25 ms (przy Us/przy sterowaniu przez A1)
Czas reakcji:< 1 sekunda
Nominalny tryb pracy 100 % ED
Znamionowe napięcie udarowe wytrzymywane / izolacja: patrz karta katalogowa, rozdział „Koordynacja izolacji”.
Liczba wyjść: 1
Moc przełączania: min. 50 mW
Kwadrat. Prąd całkowity: 36 A2
Dane dotyczące bezpieczeństwa: EN ISO 13849: Dane dotyczące bezpieczeństwa: EN ISO 13849
Poziom wykonania (PL): e (w połączeniu z odpowiednim urządzeniem oceniającym)
Poziom integralności bezpieczeństwa (SIL): 3 (w połączeniu z odpowiednim urządzeniem oceniającym)
Dane dotyczące bezpieczeństwa: EN IEC 62061: Dane dotyczące bezpieczeństwa: EN IEC 62061
Minimalny stopień ochrony w miejscu instalacji: IP54
Maksymalna dopuszczalna wilgotność (przechowywanie/transport): 75%
Opis wejścia: zorientowane na bezpieczeństwo
Liczba wejść: 1
Zakres napięcia wejściowego sygnału „1”: 19,2 V ... 26,4 V
wtykowy: tak
Sterowanie: 1- i 2-kanałowe
Kategoria przystanku: 0
Dane dotyczące bezpieczeństwa: IEC 61508 – wysokie zapotrzebowanie: Dane dotyczące bezpieczeństwa: IEC 61508 – wysokie zapotrzebowanie
Dane dotyczące bezpieczeństwa: IEC 61508 – Niskie zapotrzebowanie: Dane dotyczące bezpieczeństwa: IEC 61508 – Niskie zapotrzebowanie
Maksymalna dopuszczalna całkowita rezystancja linii: 25 Ω
Przekaźniki: tory prądowe umożliwiające (23/24 ... 63/64): Przekaźniki: Tory prądowe umożliwiające (23/24 ... 63/64)
Przekaźnik: Ścieżka sygnałowa prądu (71/72): Przekaźnik: Ścieżka sygnałowa prądu (71/72)
Przekaźnik: ścieżka sprzężenia zwrotnego (11/12): Przekaźnik: ścieżka sprzężenia zwrotnego (11/12)
Cyfrowy: A1: Cyfrowy: A1

Rodzaj produktu: Moduł rozszerzeń

Maksymalna ilość wejść cyfrowych: 1

Maksymalna ilość wejść: 1

Maksymalna ilość wyjść: 7

Maksymalna ilość wyjść przekaźnikowych: 6

Napięcie robocze: 24 V/DC

Wysokość produktu: 112 mm

Długość produktu: 114.5 mm

Szerokość produktu: 22.5 mm

: IP20

Wymiary: (D x S x W) 114.5 x 22.5 x 112 mm

Rodzaj przyłączenia: Złącze Push-in

Numer katalogowy producenta: 1442342

Model katalogowy producenta: PSR-SPP- 24DC/URM4/5X1/2X2/B

Typ montażu: Montaż na szynie DIN

Maksymalna temperatura otoczenia: 55 °C

Minimalna temperatura otoczenia: -20 °C

Głębokość produktu: 114.5 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3583703 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 Moduł rozszerzeń 24 V/DC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3583703 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 Moduł rozszerzeń 24 V/DC

Opis

Rozszerzenie styków 1- lub 2-kanałowych, 5 styków normalnie otwartych, 1 styk normalnie zamknięty, 1 ścieżka sprzężenia zwrotnego, wraz z jednostką bazową do kat. 4 PL e zgodnie z normą EN ISO 13849, bezpieczna separacja, szerokość: 22,5 mm, wtykowy zacisk wtykowy

Opis tego produktu został przetłumaczony automatycznie.
