Name: Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Uchwyt modułu 24 V/DC
Brand: Phoenix Contact
SKU: 3562647
Availability: SoldOut

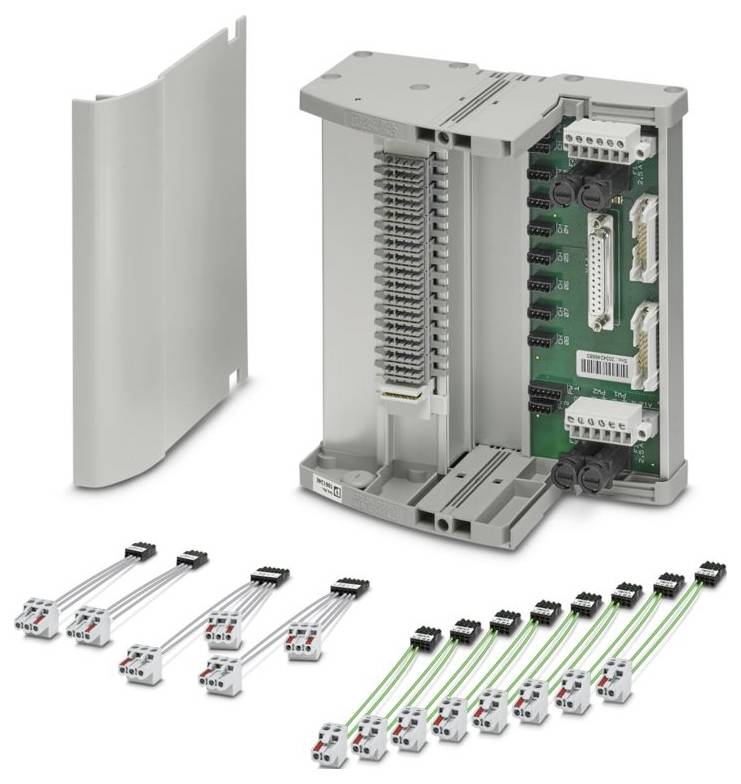

Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Uchwyt modułu 24 V/DC-0

Zdjęcie poglądowe

Karta katalogowa (PDF)

Niedostępne

Suma (4109,00 zł / Sztuka)

4109,00 zł

3340,65 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 459,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Liczba słupów: 14
Napięcie znamionowe UN:< 50 V DC (na sygnał/kanał)
Typ połączenia: złącze kołkowe IDC/FLK
Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
Przekrój przewodu AWG: 24 ... 12
Szerokość: 148 mm
Wysokość: 170 mm
Głębokość: 160 mm
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP00
Temperatura otoczenia (praca): -20 °C ... 70 °C (patrz specyfikacje modułu)
Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
Wysokość: ≤ 2000 m
Normy/Przepisy: EN 60079-0; EN 60079-7; EN 60079-11
Uwaga: Do podłączenia drugiego nośnika końcowego (8 dodatkowych kanałów HART)
Typ montażu: montaż na szynie DIN
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Wibracje (praca): 2g, zgodnie z IEC 60068-2-6
Końcówka odizolowanego przewodu: 7 mm
Odstępy izolacyjne i odległości prześwitu: Odstępy izolacyjne i odległości prześwitu
Pozycja montażu: pionowa, pozioma
Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
Oznaczenie: UL 61010; Klasa I, Dział 2, Grupy A, B, C, D T4; Klasa I, Strefa 2, Grupa IIC
UL, USA / Kanada: UL, USA / Kanada
Bezpiecznik: 2 x 2,5 A zwłoczny (wymienny)
Zakres napięcia wejściowego: 19,2 V DC ... 30 V DC
Uwaga dotycząca montażu: bez wsporników końcowych
Wstrząs: 15 g, zgodnie z normą IEC 60068-2-27
Napięcie wejściowe: 24 V DC
Wskaźnik stanu: 2 x zielone diody LED (PWR1 i PWR2)
Nazwa: Moduł zasilający
Dostawa: Dostawa
Ograniczenie użytkowania: Ograniczenie użytkowania
Uwaga dotycząca kompatybilności elektromagnetycznej: EMC: produkt klasy A, patrz deklaracja producenta w obszarze pobierania
Prąd wejściowy: ≤ 2 A
Izolacja: Izolacja podstawowa
Napięcie znamionowe izolacji: 30 V
Mierzone napięcie szczytowe: 0,5 kV
Stopień ochrony (miejsce instalacji): ≥ IP54 (miejsce instalacji)
Liczba portów: 1
Właściwości izolacyjne: Odległości powietrzne i powierzchniowe: Właściwości izolacyjne: Odległości powietrzne i powierzchniowe
Odpowiednia karta I/O: AO845
Poziom kontroli: Poziom kontroli
Maksymalny dopuszczalny prąd: 1 A (sygnał/kanał)
Obsługiwane sterowanie: ABB S800 I/O: Obsługiwane sterowanie: ABB S800 I/O
Nadmiarowe zasilanie: tak, odsprzęgnięte diodą
Zabezpieczenie przed odwrotną polaryzacją i przepięciem: tak
Zasilanie: Zasilacz
Dyrektywa 2014/35/UE (EMC): Dyrektywa 2014/35/UE (EMC)
X11: X11
X12: X12

Rodzaj produktu: Uchwyt modułu

Minimalne napięcie robocze: 19.2 V/DC

Zasilanie (zakres): 19.2 - 30 V/DC

Maksymalne napięcie robocze: 30 V/DC

Napięcie robocze: 24 V/DC

Wysokość produktu: 170 mm

Długość produktu: 160 mm

Szerokość produktu: 148 mm

: IP00

Wymiary: (D x S x W) 160 x 148 x 170 mm

Numer katalogowy producenta: 1061346

Model katalogowy producenta: TC-D25SUBF-AO8-EX-2PS-S800

Typ montażu: Montaż na szynie DIN

Zawartość: 1 szt.

Głębokość produktu: 160 mm

Natężenie znamionowe: 1 A

Napięcie znamionowe: 50 V

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Uchwyt modułu 24 V/DC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Uchwyt modułu 24 V/DC

Opis

Nośnik końcowy dla 8 jednokanałowych wzmacniaczy izolacyjnych MACX analogowych (Ex i) do podłączenia do systemu ABB S800 AO845 (wyjście analogowe) poprzez TU812 lub TU854 z podwójnym redundantnym zasilaniem
