Name: Phoenix Contact TC-D37SUB-AIO16-EX-PS-UNI 2902932 Uchwyt modułu 24 V/DC
Brand: Phoenix Contact
SKU: 3579710
Availability: SoldOut

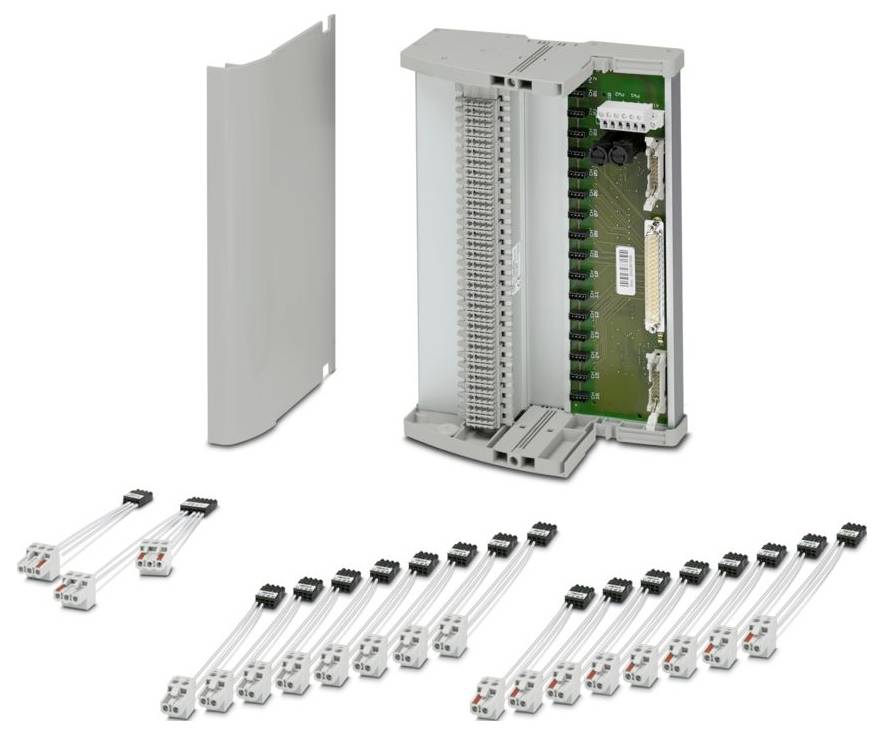

Moduł elektroniczny z odłączanym pokryciem i 20 wstępnie zakończonymi złączami, każdy wyposażony w wiele przewodów, pokazany poniżej.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Niedostępne

Suma (3399,00 zł / Sztuka)

3399,00 zł

2763,41 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 359,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Liczba słupów: 14
Napięcie znamionowe UN:< 30 V DC (na sygnał/kanał)
Typ połączenia: złącze kołkowe IDC/FLK
Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
Przekrój przewodu AWG: 24 ... 12
Szerokość: 242 mm
Wysokość: 170 mm
Głębokość: 159,5 mm
Klasa palności zgodnie z UL 94: V0
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP00
Temperatura otoczenia (praca): -20 °C ... 60 °C (patrz specyfikacje modułu)
Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
Wysokość: ≤ 2000 m
Normy/Przepisy: EN 60664-1
Uwaga: Do podłączenia drugiego modułu TC-D37SUB-AIO16-EX-PS-UNI (kolejne 16 kanałów HART)
Typ montażu: montaż na szynie DIN
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
Wibracje (praca): 2g, zgodnie z IEC 60068-2-6
Końcówka odizolowanego przewodu: 7 mm
Odstępy izolacyjne i odległości prześwitu: Odstępy izolacyjne i odległości prześwitu
Pozycja montażu: pionowa, pozioma
Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
ATEX: ATEX
Oznaczenie: UL 61010; Klasa I, Dział 2, Grupy A, B, C, D T4; Klasa I, Strefa 2, Grupa IIC
UL, USA / Kanada: UL, USA / Kanada
Bezpiecznik: 2 x 2,5 A na płytce drukowanej, zwłoczny (wymienny)
Certyfikat: PxCIF21UKEX2924854X
Zakres napięcia wejściowego: 19,2 V DC ... 30 V DC
Uwaga dotycząca montażu: bez wsporników końcowych
Wstrząs: 15 g, zgodnie z normą IEC 60068-2-27
Napięcie wejściowe: 24 V DC
Maksymalne napięcie przełączania: 50 V DC (0,3 A); 30 V DC (2 A); 33 V AC (2 A)
Wskaźnik stanu: 1 x czerwona dioda LED (błąd); 2 x zielone diody LED (PWR1 i PWR2)
Nazwa: Moduł zasilający
Dostawa: Dostawa
Ograniczenie użytkowania: Ograniczenie użytkowania
Uwaga dotycząca kompatybilności elektromagnetycznej: EMC: produkt klasy A, patrz deklaracja producenta w obszarze pobierania
Prąd wejściowy: ≤ 2 A
Izolacja: Izolacja podstawowa
Konfiguracja styków: 1 styk normalnie otwarty (alarm = otwarty)
Napięcie znamionowe izolacji: 50 V
Mierzone napięcie szczytowe: 0,5 kV
UKCA Ex (UKEX): UKCA Ex (UKEX)
Liczba portów: 1
Właściwości izolacyjne: odległości między powietrzem a powierzchnią: Właściwości izolacyjne: odległości między powietrzem a powierzchnią
Pasująca karta I/O: uniwersalna
Poziom kontroli: Poziom kontroli
Maksymalny dopuszczalny prąd: 23 mA (sygnał/kanał)
Nadmiarowe zasilanie: tak, odsprzęgnięte diodą
Zabezpieczenie przed odwrotną polaryzacją i przepięciem: tak
Oznaczenie wyjścia: Wyjście przełączające
Zasilanie: Zasilacz
X11: X11
X12: X12
Obsługiwana kontrola: uniwersalna: Obsługiwana kontrola: uniwersalna
Notatka do zamówienia: 2318457 VIP-CAB-FLK14-0.14/... :< 3 metry

Rodzaj produktu: Uchwyt modułu

Minimalne napięcie robocze: 19.2 V/DC

Zasilanie (zakres): 19.2 - 30 V/DC

Maksymalne napięcie robocze: 30 V/DC

Napięcie robocze: 24 V/DC

Wysokość produktu: 170 mm

Długość produktu: 159.5 mm

Szerokość produktu: 242 mm

: IP00

Wymiary: (D x S x W) 159.5 x 242 x 170 mm

Numer katalogowy producenta: 2902932

Model katalogowy producenta: TC-D37SUB-AIO16-EX-PS-UNI

Typ montażu: Montaż na szynie DIN

Zawartość: 1 szt.

Głębokość produktu: 159.5 mm

Natężenie znamionowe: 0,023 A

Napięcie znamionowe: 30 V

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579710 Phoenix Contact TC-D37SUB-AIO16-EX-PS-UNI 2902932 Uchwyt modułu 24 V/DC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579710 Phoenix Contact TC-D37SUB-AIO16-EX-PS-UNI 2902932 Uchwyt modułu 24 V/DC

Opis

Uniwersalny nośnik końcowy do podłączania 16 analogowych wzmacniaczy izolacyjnych Ex i MACX do cyfrowych lub analogowych kart wejścia/wyjścia za pomocą złączy D-SUB, 37-pinowych (połączenie 1:1), z połączeniem multipleksera HART

Opis tego produktu został przetłumaczony automatycznie.
