Name: Połączenie gwiazda trójkąt Siemens 3RA2444-8XH32-1NB3 3RA24448XH321NB3, 3 styki, 690 V/AC, 1 szt.
Brand: Siemens
SKU: 2862236
Price: 8519 PLN
Availability: BackOrder

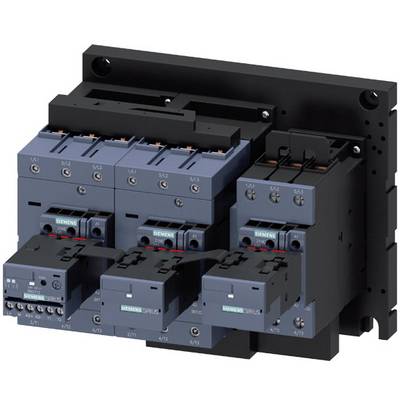

Przemysłowa elektryczna rozdzielnia z wieloma niebieskimi i czarnymi komponentami, stosowana do sterowania i zabezpieczenia instalacji.

Osoba przecina deskę drewnianą piłą tarczową, wokół której unoszą się drewniane wióry. Ręce prowadzą deskę przez piłę.

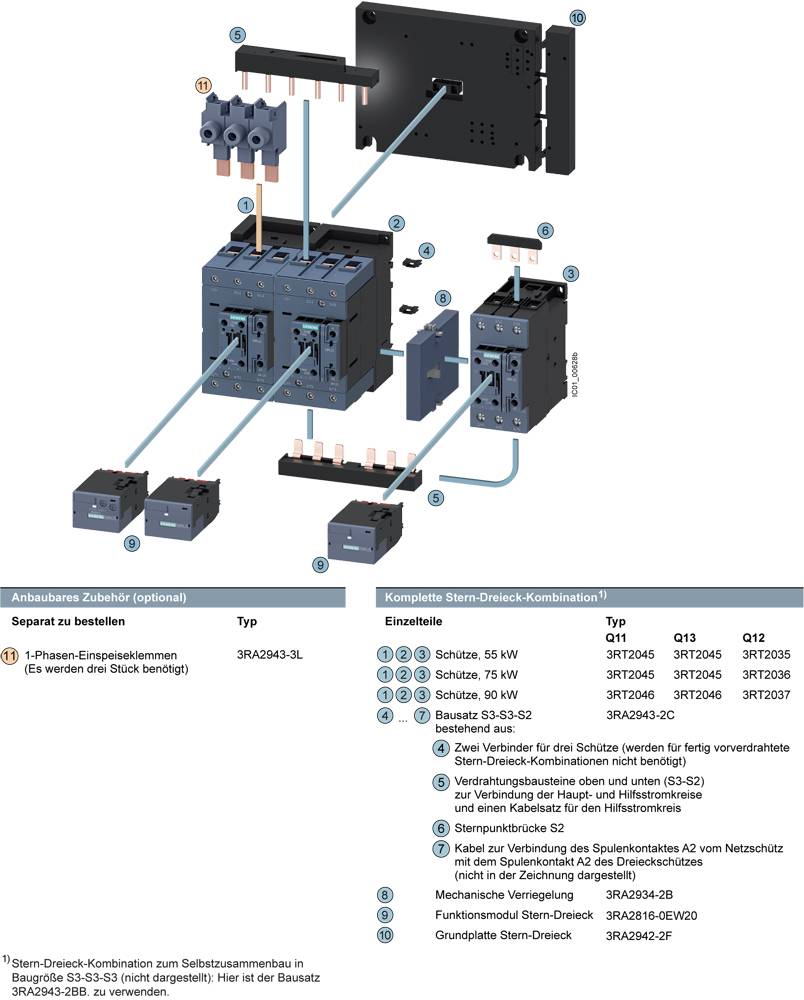

Schemat połączeń kombinacji gwiazda-trójkąt dla silników elektrycznych ze szczegółami dotyczącymi komponentów i ich specyfikacji.

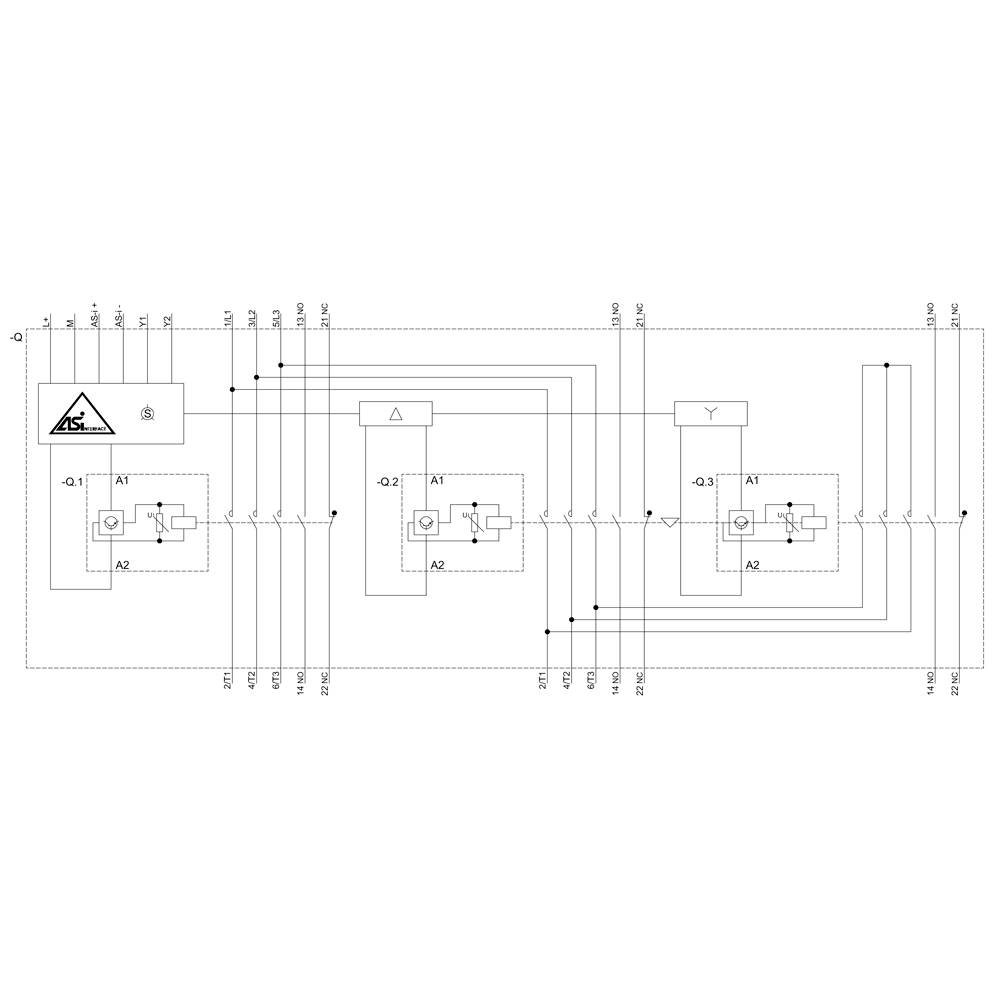

Schemat elektrycznego obwodu sterowania, przedstawiający okablowanie i komponenty silnika rozruszanego w gwiazdę-trójkąt.

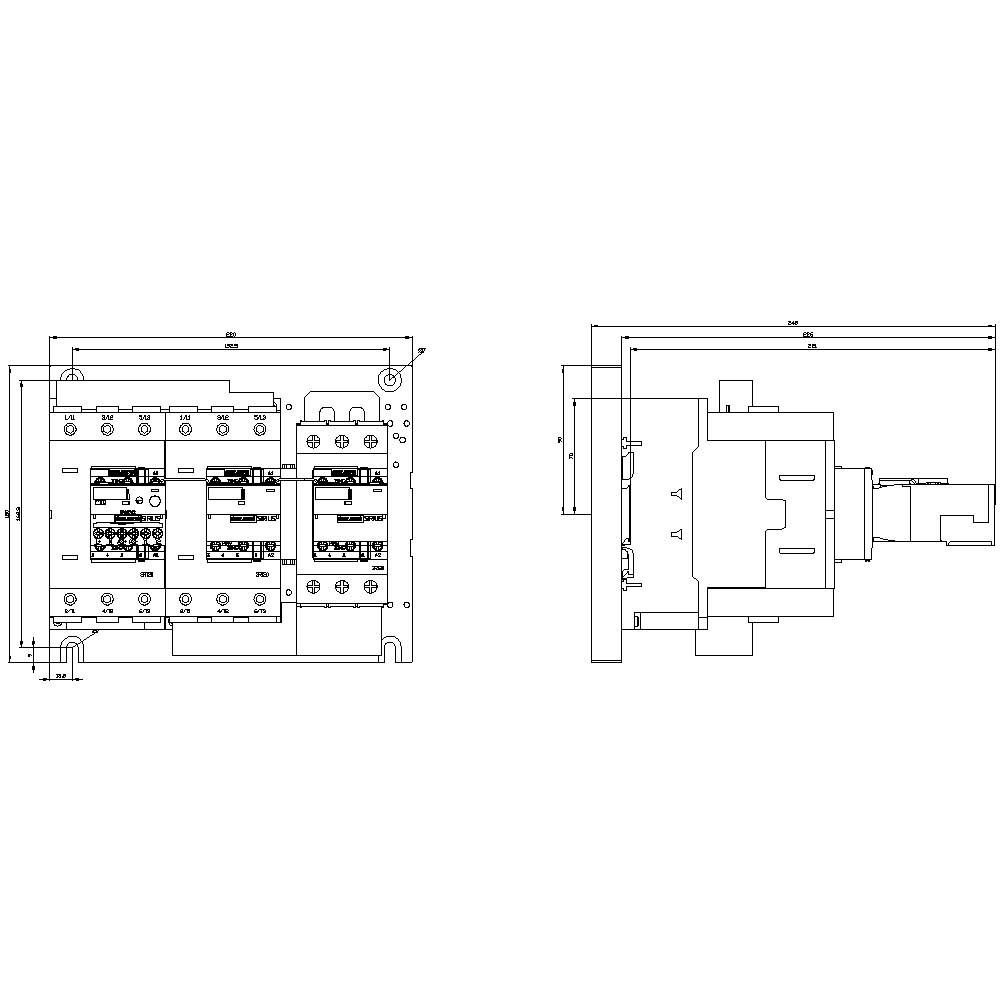

Rysunek techniczny elektrycznej skrzynki rozdzielczej z widokiem z przodu i z boku, przedstawiający przełączniki, złącza i wymiary.

1/5

Zdjęcie poglądowe

Rodzaj produktu

Połączenie gwiazda trójkąt

Ilość pinów

3 styki

Napięcie znamionowe

690 V/AC

Moc

90 kW

Połączenie komponentów

śrubowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pon. 14.12

Liczba

Sztuki

Suma (8519,00 zł / Sztuka)

8519,00 zł

6926,02 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 799,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Procent niebezpiecznych awarii / przy wysokim wskaźniku zapotrzebowania: 73
Procent awarii niebezpiecznych / przy niskim wskaźniku zapotrzebowania: 40
Moc rozruchowa / cewki magnetycznej / przy DC: 154 W
Moc trzymania / cewki magnetycznej / przy DC: 5,6 W
Wysokość instalacji / n.p.m. / maksimum: 2000 m
Wersja wkładki bezpiecznikowej / do zabezpieczenia zwarciowego obwodu głównego / z koordynacją typu 1 / wymagane: gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 250 A
Wersja wkładki bezpiecznikowej / do zabezpieczenia zwarciowego obwodu głównego / z koordynacją typu 2 / wymagane: gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 160 A
Wersja wkładki bezpiecznikowej / do zabezpieczenia zwarciowego styku pomocniczego / wymagane: bezpiecznik gG: 10 A
Ochrona przed dotykiem / z przodu: ochrona palców przy dotknięciu pionowym od przodu
Moc robocza / przy AC-3 / przy 400 V: 55 kW
Prąd roboczy / przy AC-3 / przy 400 V: 115 A
Pozycja montażowa: można obracać o +/-180° przy pionowym poziomie montażowym, można przechylać do przodu i do tyłu o +/- 22,5° przy pionowym poziomie montażowym
Częstotliwość przełączania / przy AC-3 / maksimum [1/h]: 1000
Częstotliwość przełączania / z AC-4 / maksymalna [1/h]: 300
Obszar zastosowania: do łagodnego rozruchu trójfazowych silników asynchronicznych
Pozorna moc przyciągania / cewki magnetycznej / przy AC / przy 50 Hz: 328 VA
Pozorna moc przyciągania / cewki magnetycznej / przy AC / przy 60 Hz: 328 VA
Pozorna moc hamowania / cewki magnetycznej / przy AC / przy 50 Hz: 8,2 VA
Pozorna moc hamowania / cewki magnetycznej / przy AC / przy 60 Hz: 8,2 VA
Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków głównych: 2x (10 ... 1/0), 1x (10 ... 2/0)
Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 16), 2x (18... 14)
Przekrój przyłączanego przewodu / dla styków głównych / sztywny / minimum: 2,5 mm²
Przekrój przyłączanego przewodu / dla styków głównych / jednożyłowy / maksymalnie: 16 mm²
Rodzaj łączonych przekrojów przewodów / dla styków głównych / drut lub linka: 2x (2,5 ... 16 mm²), 2x (10 ... 50 mm²), 1x (10 ... 70 mm²)
Przekrój możliwego do podłączenia przewodu / dla styków głównych / linka / minimum: 10 mm²
Przekrój przyłączanego przewodu / dla styków głównych / linka / maksymalnie: 70 mm²
Rodzaj możliwych do podłączenia przekrojów przewodów / dla styków głównych / linka / z obróbką końcówki rdzenia: 2x (2,5 ... 35 mm²), 1x (2,5 ... 50 mm²)
Rodzaj łączonych przekrojów przewodów / dla styków głównych / drobnożyłowy / bez obróbki końcówki drutu: 2x (10 ... 35 mm²), 1x (10 ... 50 mm²)
Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / drut lub linka: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Rodzaj przekrojów przewodów możliwych do podłączenia / dla styków pomocniczych / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Rodzaj produktu: Połączenie gwiazda trójkąt

Model katalogowy producenta: 3RA2444-8XH32-1NB3

Rozmiar: S3

Ilość pinów: 3 styki

Rodzaj styku pomocnicznego: 3 NO
3 NC

Napięcie znamionowe: 690 V/AC

Napięcie sterowania (min.): 20 V/AC
20 V/DC

Napięcie sterowania (max.): 33 V/AC
33 V/DC

Zakres napięcia sterującego: 20, 20 - 33, 33 V/AC, V/DC

Maksymalne napięcie przełączania: 690 V/AC

Maksymalne natężenie ciągłe: 115 A

: 90 kW

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Cechy przekaźnika: warystor

Sposób montażu: przykręcany
mocowany

Połączenie komponentów: śrubowe

Żywotność mechaniczna: 10000000

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 220 mm

Wysokość produktu: 180 mm

Głębokość produktu: 244 mm

Wymiary: (S x W x G) 220 x 180 x 244 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2862236 Połączenie gwiazda trójkąt Siemens 3RA2444-8XH32-1NB3 3RA24448XH321NB3, 3 styki, 690 V/AC, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2862236 Połączenie gwiazda trójkąt Siemens 3RA2444-8XH32-1NB3 3RA24448XH321NB3, 3 styki, 690 V/AC, 1 szt.

Opis

Połączenie gwiazda-trójkąt z AS-i, AC-3, 55 kW/400 V AC/DC 20-33 V Wielkość S3, połączenie śrubowe, blokada elektryczna i mechaniczna 3NO+3NC, zintegrowany warystor SIRIUS 3RA24 Połączenie gwiazda-trójkąt dla łagodnego rozruchu trójfazowych silników asynchronicznych.
Układ gwiazda-trójkąt 3RA24 to przetestowana i zmontowana fabrycznie kombinacja trzech styczników 3RT2, które są już okablowane i zablokowane mechanicznie i elektrycznie. Dołączony moduł funkcyjny ze zintegrowaną logiką sterowania i ustawianiem czasu zastępuje całe okablowanie w obwodzie sterowania. Są odporne na warunki atmosferyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) oraz zgodne z normami IE3/IE4.
Kombinacje gwiazda-trójkąt 3RA24 są dostępne z zasilaniem AC i DC w rozmiarach od S00 do S3. Oferowane są w technologii połączeń śrubowych i sprężynowych do montażu na szynach cylindrycznych lub mocowania śrubowego. Dostępne są również warianty podłączenia do IO-Link lub AS-Interface.
Akcesoria do styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również używane do zespołów styczników.
Kombinacje 3RA24 gwiazda-trójkąt zastępują sprawdzoną serię 3RA14.
