Name: Przekaźnik dużej mocy Zettler Electronics AZ2150W-1AE-12DEFT, max 900 W/8310 VA
Brand: Zettler Electronics
SKU: 507755
Availability: InStock

Białe moduł przekaźnikowy Zettler, nadrukowany specyfikacjami: model 'AZ2150W', 20A 250VAC, 30A 277VAC, wyprodukowany w Chinach.

Schemat elektryczny z dwoma różnymi symbolami: Na górze przełącznik ze strzałką; na dole cewka, przedstawiona jako trzy pętle.

Rysunek techniczny części z wymiarami w calach i milimetrach: Wysokość 1,268 (32,2), szerokość 1,063 (27,0), mniejsze wymiary szczegółowe.

Rysunek techniczny elementu elektrycznego o rozmiarze: szerokość 0,791 cala (20,1 mm), odległość od krawędzi 0,130 cala (3,3 mm).

Rysunek techniczny elementu maszynowego z wymiarami w calach i milimetrach. Główne wymiary to 1,268 cala i 1,063 cala.

Rysunek techniczny z wymiarami i pozycjami otworów dla elementu części. Zawiera wartości średnicy, długości i odległości w calach i milimetrach.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik SMT

Napięcie znamionowe cewki

12 V/DC

Typ sterowania

monostabilny, 1 cewka

Rodzaj styku

1 NO

Maksymalne napięcie przełączania

240 V/DC

440 V/AC

Karta katalogowa (PDF)

Szybka dostawa w śr. 14.10

2617 Sztuki

Liczba

Sztuki

Suma (20,69 zł / Sztuka)

20,69 zł

16,82 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźnik do PCB

Do zastosowań solarnych (systemy fotowoltaiczne, falowniki słoneczne) lub generatorów wiatrowych
Do przełączania dużych obciążeń

Dodatkowe informacje:

Dane techniczne

Rodzaj produktu: Przekaźnik SMT

Model katalogowy producenta: AZ2150W-1AE-12DEFT

Napięcie znamionowe cewki: 12 V/DC

Minimalne napięcie robocze: 9 V/DC

Maksymalne napięcie robocze: 14.4 V/DC

Typ sterowania: monostabilny, 1 cewka

Rezystancja cewki: 130 Ω

Rodzaj styku: 1 NO

Materiał styku: AgSnO

Maksymalne napięcie przełączania: 240 V/DC
440 V/AC

Maksymalne natężenie przełączania: 30 A

Maksymalna moc przełączania: 900 W
8310 VA

Połączenie komponentów: piny lutownicze

Napięcie izolacji: 1500 V

Minimalna temperatura: -40 °C

Maksymalna temperatura: +85 °C

Długość produktu: 32.2 mm

Szerokość produktu: 27 mm

Wysokość produktu: 20.1 mm

Wymiary: (D x S x W) 32.2 x 27 x 20.1 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Do pobrania

Karta katalogowa

Karta katalogowa 507755 Przekaźnik dużej mocy Zettler Electronics AZ2150W-1AE-12DEFT, max 900 W/8310 VA

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 507755 Przekaźnik dużej mocy Zettler Electronics AZ2150W-1AE-12DEFT, max 900 W/8310 VA

Certyfikat

Certyfikat 507755 Przekaźnik dużej mocy Zettler Electronics AZ2150W-1AE-12DEFT, max 900 W/8310 VA

Opis

Zettler Electronics 507755 |

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Opis

Zettler Electronics 507755 |

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Często wyszukiwane Przekaźniki SMT i THT:

Ostatnio oglądane

(^* Podane ceny są cenami netto)

Zettler Electronics AZ21501-1AET-24DF Przekaźnik SMT, monostabilny, 1 cewka, 30 V/DC, 300 V/AC, 50 A, 1 szt.

Conrad Electronic

13,69 zł^*

Miniaturowy przekaźnik mocy HF105F-1/012DT-1ZST (136) Monostabilny, max 28 V/DC/277V/AC

Conrad Electronic

17,49 zł^*

Miniaturowy przekaźnik mocy HF105F-1/240AT-1ZST (136) Monostabilny, max 28 V/DC/277 V/AC

Conrad Electronic

18,79 zł^*

HKE 1366588 Przekaźnik SMT HRS4H-S-DC12V-C, monostabilny, 1 cewka, 28 V/DC, 250 V/AC, 15 A, 1 szt.

Conrad Electronic

9,13 zł^*

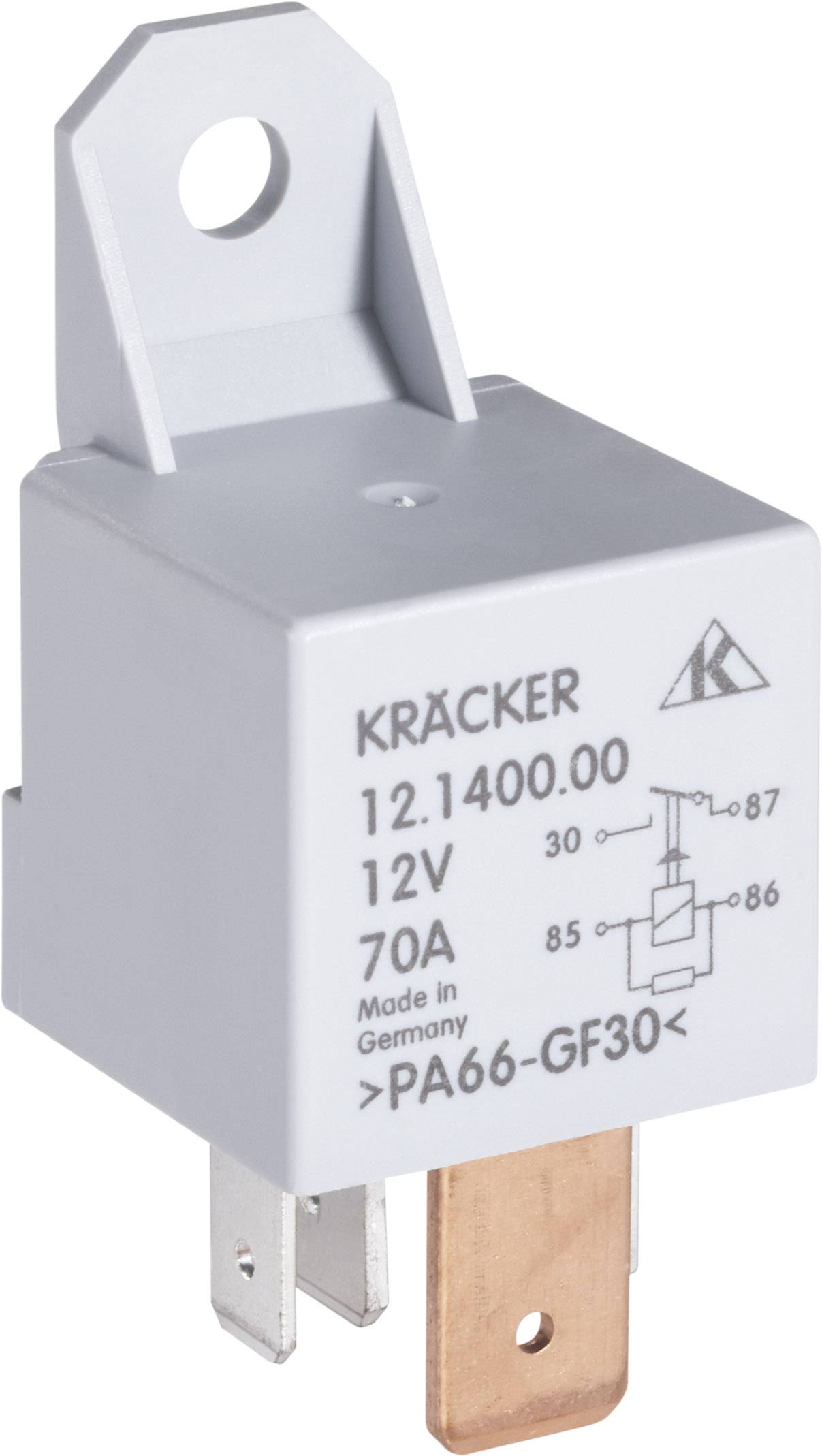

Przekaźnik samochodowy Kräcker 12.1400.00, 70 A

Conrad Electronic

55,49 zł^*

HKE HRS3-S-DC24V-A Przekaźnik SMT 24 V/DC 10 A 1 NO 1 szt.

Conrad Electronic

3,61 zł^*

HKE CMA51-S-DC12V-C Przekaźnik samochodowy 12 V/DC 35 A 1 zestyk przełączny

Conrad Electronic

5,92 zł^*

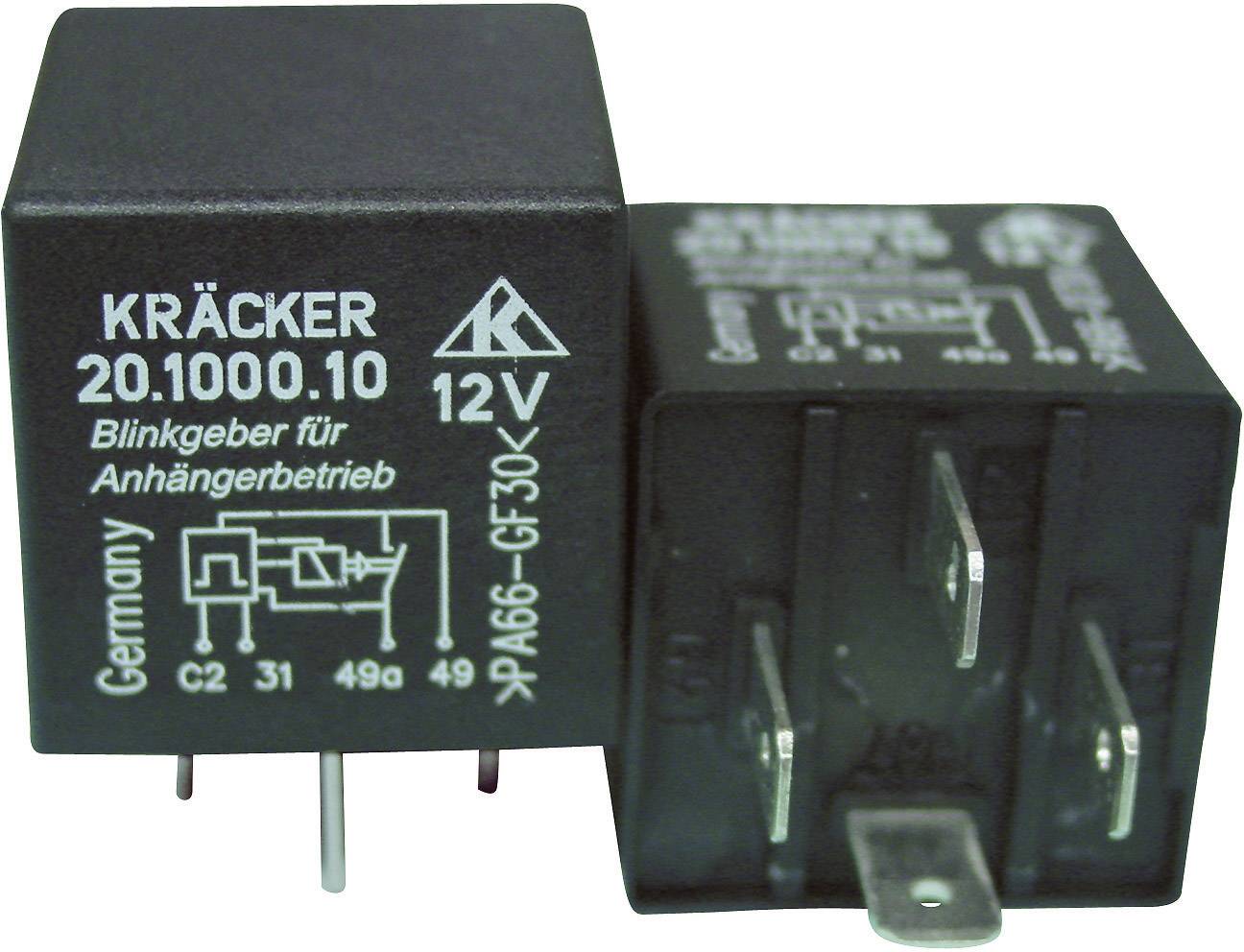

Przekaźnik samochodowy Kräcker 20.1000.10, 20 A

Conrad Electronic

55,49 zł^*

AFE BRD-SS-124LM Przekaźnik SMT 24 V/DC 15 A 1 NO 1 szt.

Conrad Electronic

5,92 zł^*

Przełącznik PCB 12 V / AC 12 A 1 styk SRD-S-112D 1 szt.

Conrad Electronic

13,79 zł^*

Tianbo Electronics 1366509 Przekaźnik SMT TRA3 L-24VDC-S-2Z, monostabilny, 1 cewka, 30 V/DC, 240 V/AC, 8 A, 1 szt.

Conrad Electronic

13,79 zł^*

Przekaźnik do PCB Hongfa HF3FA/012-ZTF, Monostabilny, Max. 2770 VA/ 300 W

Conrad Electronic

5,11 zł^*

Finder 46.52.8.110.0040 Przekaźnik THT 110 V/AC 8 A 2 zestyki przełączne 1 szt. sztuka

Conrad Electronic

60,49 zł^*

Finder 55.34.9.024.0040 Przekaźnik uniwersalny miniaturowy

Conrad Electronic

60,49 zł^*

Zettler Electronics AZ763-1C-24DE Przekaźnik SMT, monostabilny, 1 cewka, 300 V/DC, 400 V/AC, 12 A, 1 szt.

Conrad Electronic

15,39 zł^*

Przełącznik PCB 12 V / AC 15 A 1 styk SRD-S-112DM 1 szt.

Conrad Electronic

12,89 zł^*

Finder 65.31.9.024.4300 Przekaźnik THT 24 V/DC 30 A 1 NO 1 szt.

Conrad Electronic

75,99 zł^*

Przekaźnik do obwodów drukowanych 12 V/DC 10 A 2 zestyk przełączny MR203FF-DC12 1 szt.

Conrad Electronic

22,99 zł^*

Finder 40.52.7.018.0000 Przekaźnik SMT 40.52.7.018.0000, 8 A, 1 szt.

Conrad Electronic

25,29 zł^*

GoodSky GQ-SH-105DM2F Przekaźnik SMT 5 V/DC 16 A 1 NO 1 szt. sztuka

Conrad Electronic

10,59 zł^*

Finder 40.52.9.024.0000 Przekaźnik miniaturowy PCB

Conrad Electronic

31,69 zł^*

Przekaźnik mocy PCB 16 A, 1 x zestyk przełączny TE Connectivity RT314012 12 V/DC

Conrad Electronic

19,76 zł^*

Przekaźnik mocy PCB 16 A, 1 x zestyk przełączny TE Connectivity RT314006 6 V/DC

Conrad Electronic

23,54 zł^*

Przekaźnik zasilający FTR-K1 Fujitsu FTR-K1CK012W 12 V/DC 1 zestyk przełączny 16 A

Conrad Electronic

8,51 zł^*

Zettler Electronics AZ763-1A-12D Przekaźnik SMT 12 V/DC 12 1 NO 1 szt.

Conrad Electronic

9,08 zł^*

Przekaźnik mocy HF118F HF118F/024-1ZS1(136) 24 V/DC 1 zestyk przełączny 8 A 125 V/DC/440

Conrad Electronic

12,89 zł^*

Finder 41.52.9.012.0010 Przekaźnik miniaturowy PCB

Conrad Electronic

33,89 zł^*

Finder 46.61.9.024.4040 Przekaźnik THT 46.61.9.024.4040, monostabilny, 1 cewka, 440 V/AC, 16 A, 1 szt.

Conrad Electronic

27,49 zł^*

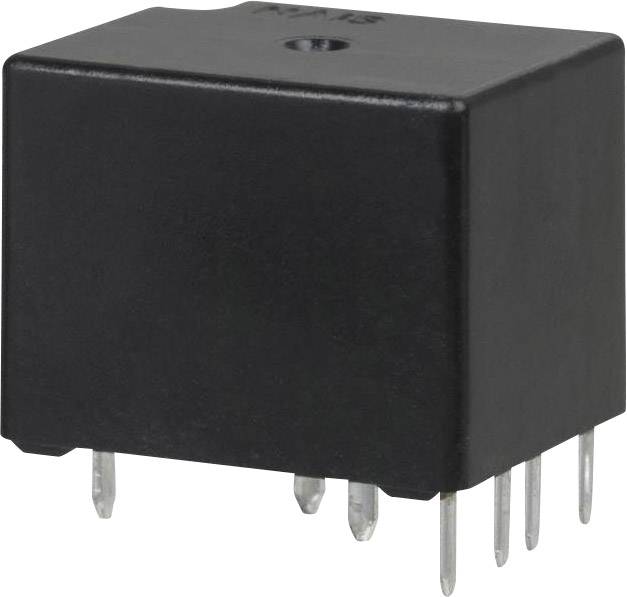

Przekaźnik samochodowy Panasonic ACT512, 20 A
