Przekaźnik elektroniczny Siemens 3RF2420-1AC45

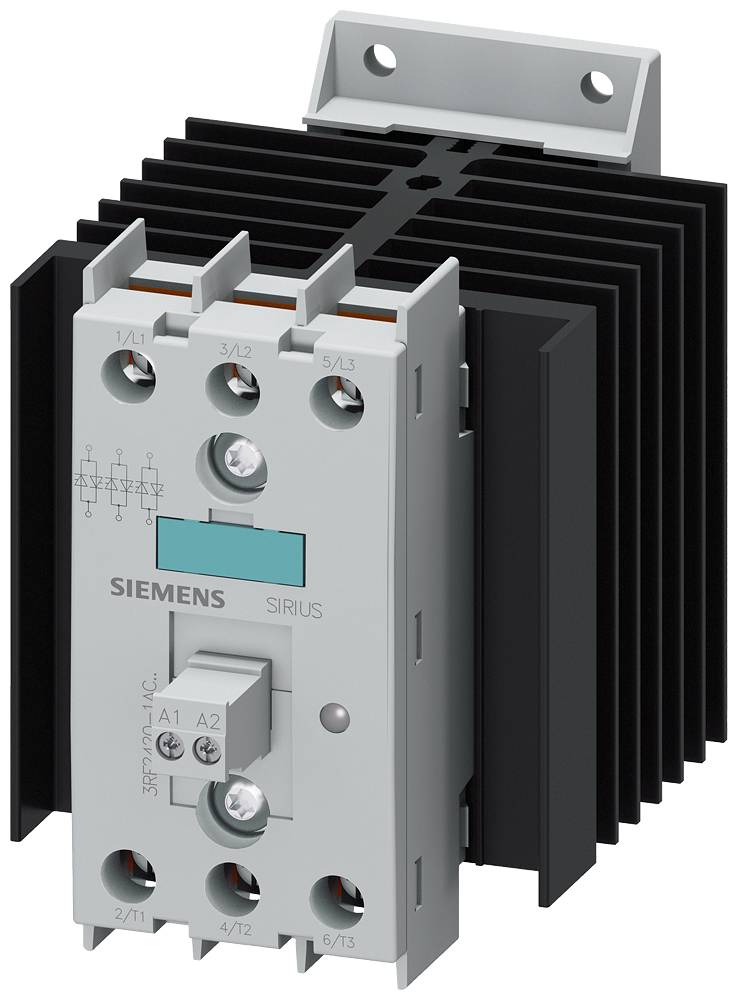

'Siemens Sirius SC styki, typ LC45, oznaczony napięciem 4-30 V DC. Urządzenie do sterowania silnikami elektrycznymi, z radiatorem.'

Zdjęcie poglądowe

Otwarty rozdzielnik elektryczny z wieloma poziomami elementów elektrycznych i przewodów, służący do sterowania i dystrybucji energii.

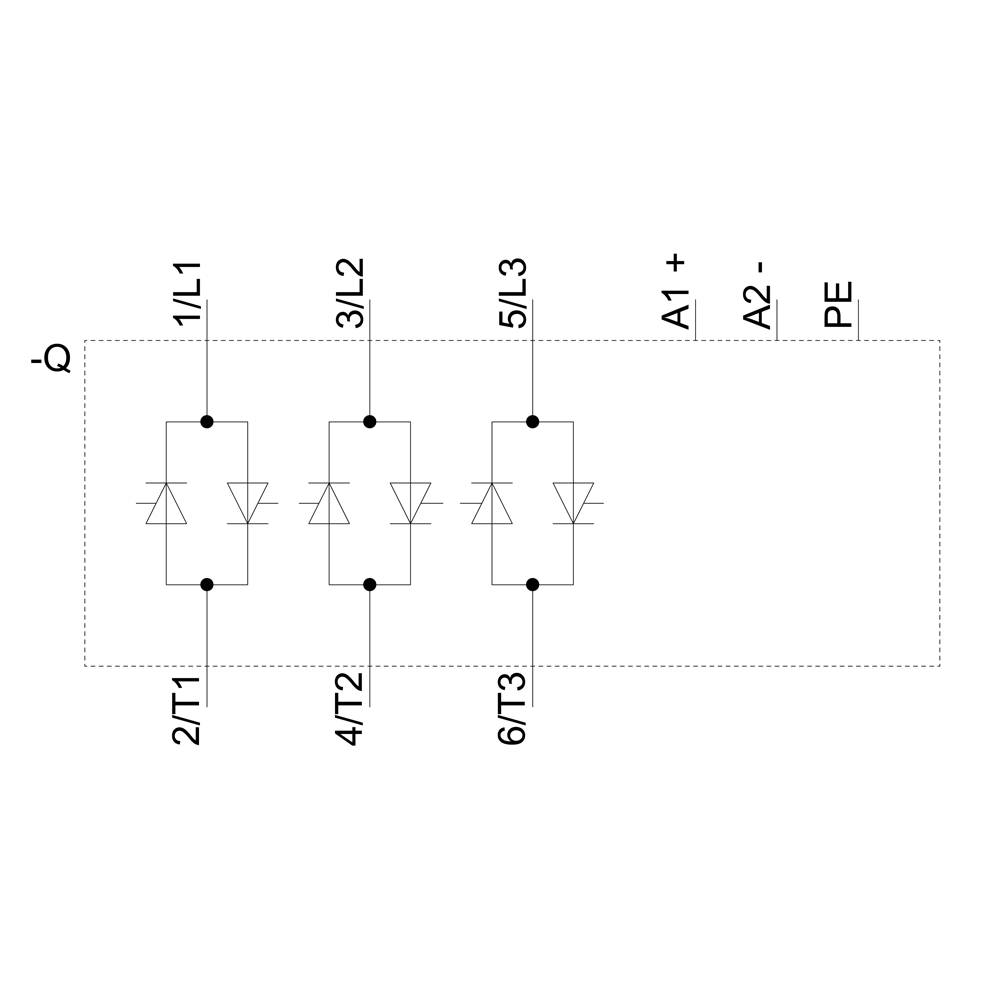

Schemat połączeń z trzema rzędami diod. Po lewej stronie: 1/L1, 3/L2, 5/L3. Po prawej stronie: 2/T1, 4/T2, 6/T3. Dostępne zaciski A1+, A2-, PE.

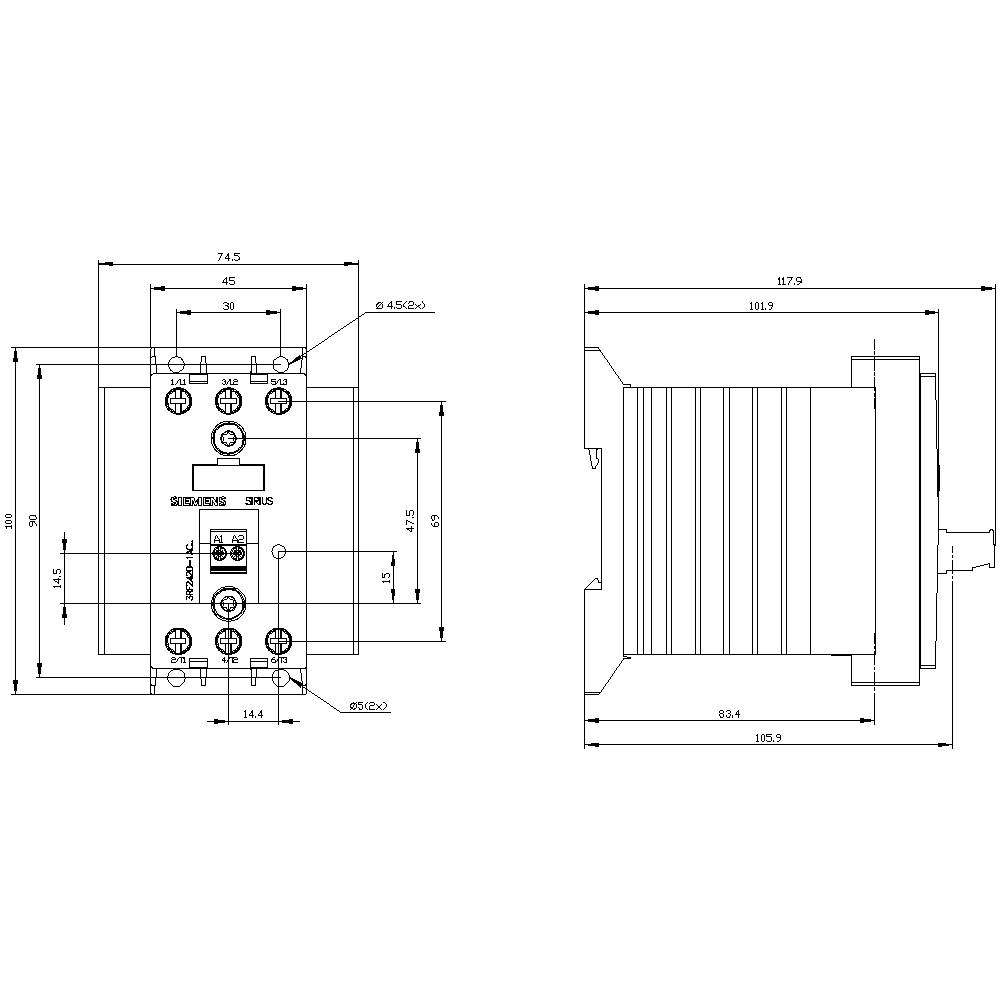

Rysunek techniczny silnika z wymiarami i oznaczeniami. Przedstawia widok z przodu i z boku z precyzyjnymi wymiarami.

Rysunek techniczny prostokątnego elementu z wymiarami i pozycjami otworów w milimetrach.

1/5

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik półprzewodnikowy

Ilość pinów

3 styki

Natężenie obciążenia

20 A

Połączenie komponentów

terminal śrubowy

Model katalogowy producenta

3RF2420-1AC45

Karta katalogowa (PDF)

Szybka dostawa w śr. 23.09

3 Sztuki

Liczba

Sztuki

Suma (755,28 zł / Sztuka)

755,28 zł

928,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 121,94 zł

Dostępnych jest tylko 3 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stycznik półprzewodnikowy 3-fazowy 3RF2 AC 51 / 20 A / 40 °C 48-600 V / DC 4-30 V 3-fazowe sterowanie fazowe napięcie zwrotne 1200 V.

Rodzaj produktu: Przekaźnik półprzewodnikowy

Model katalogowy producenta: 3RF2420-1AC45

Ilość pinów: 3 styki

Przełączanie (przekaźnik): Przełączanie w punkcie zero

Rodzaj styku: 3 NO

Napięcie sterowania (min.): 4 V/DC

Napięcie sterowania (max.): 30 V/DC

Zakres napięcia sterującego: 4 - 30 V/DC

Przełączanie napięcia (min.): 48 V/AC

Maksymalne napięcie przełączania: 600 V/AC

Natężenie obciążenia: 20 A

Sposób montażu: szyna

Połączenie komponentów: terminal śrubowy

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 90 mm

Wysokość produktu: 100 mm

Głębokość produktu: 112.5 mm

Wymiary: (S x W x G) 90 x 100 x 112.5 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Typ: 3RF2420-1AC45

Prąd obciążenia: 20 A

: 3

: TRUE

: 4-30 V

: 22 A

: DC

: 22 A

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 185999 Przekaźnik elektroniczny Siemens 3RF2420-1AC45

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 185999 Przekaźnik elektroniczny Siemens 3RF2420-1AC45

Deklaracja zgodności

Deklaracja zgodności 185999 Przekaźnik elektroniczny Siemens 3RF2420-1AC45

Opis

Siemens 3RF2420-1AC45 |

Uwagi

Produkt sprowadzany za specjalne zamówienie, bez możliwości zwrotu ani wymiany! Towar sprowadzony na zamówienie specjalne, bez możliwości zwrotu.

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
