Name: Przekaźnik półprzewodnikowy Siemens TC-GSR-1-25DD 20 A 600 V/AC Przełączanie w punkcie zero 1 szt.
Brand: Siemens
SKU: 2863499
Availability: BackOrder

Elektryczne urządzenie przełączające z obudową z tworzywa sztucznego i żeberkami chłodzącymi, prawdopodobnie element większego systemu elektrycznego.

Otwarta szafa sterownicza przedstawia elementy elektroniczne i okablowanie na wielu półkach.

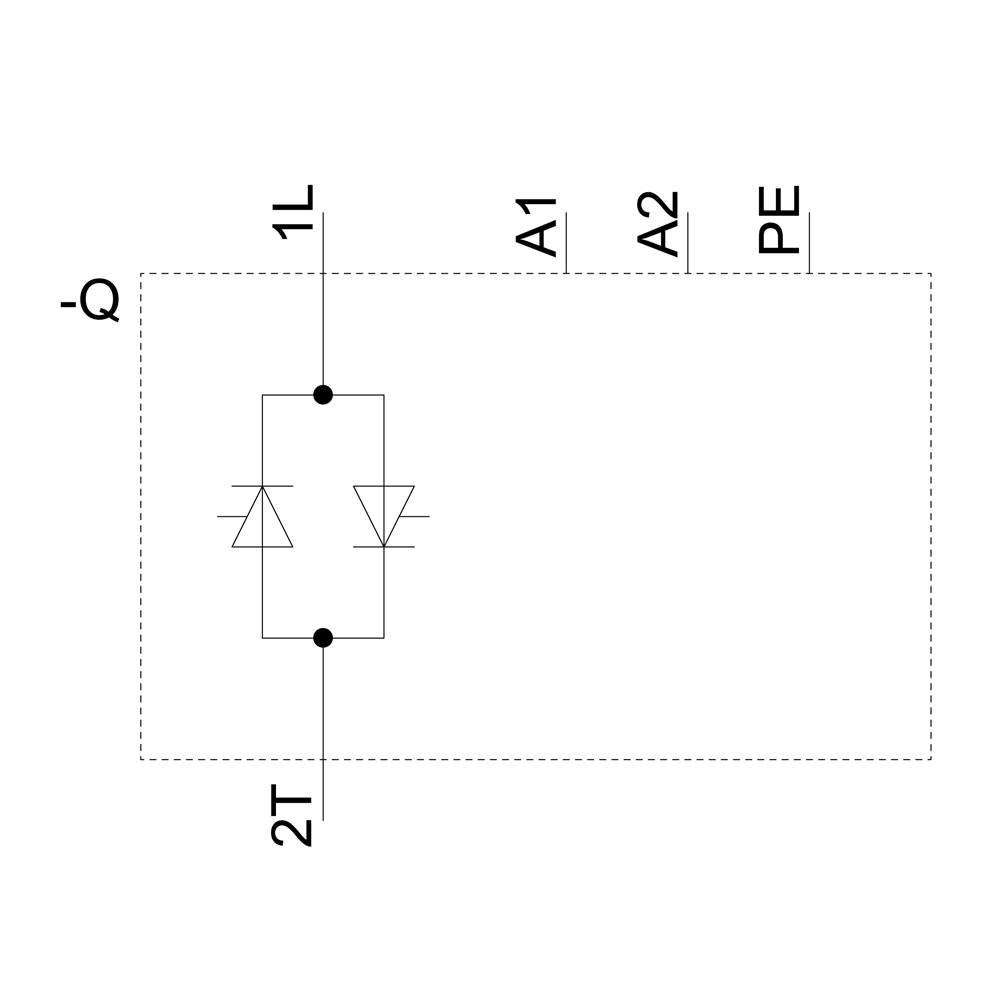

Schemat elektryczny prostownika z dwoma diodami, zaciski oznaczone jako 1L, 2T, A1, A2, PE.

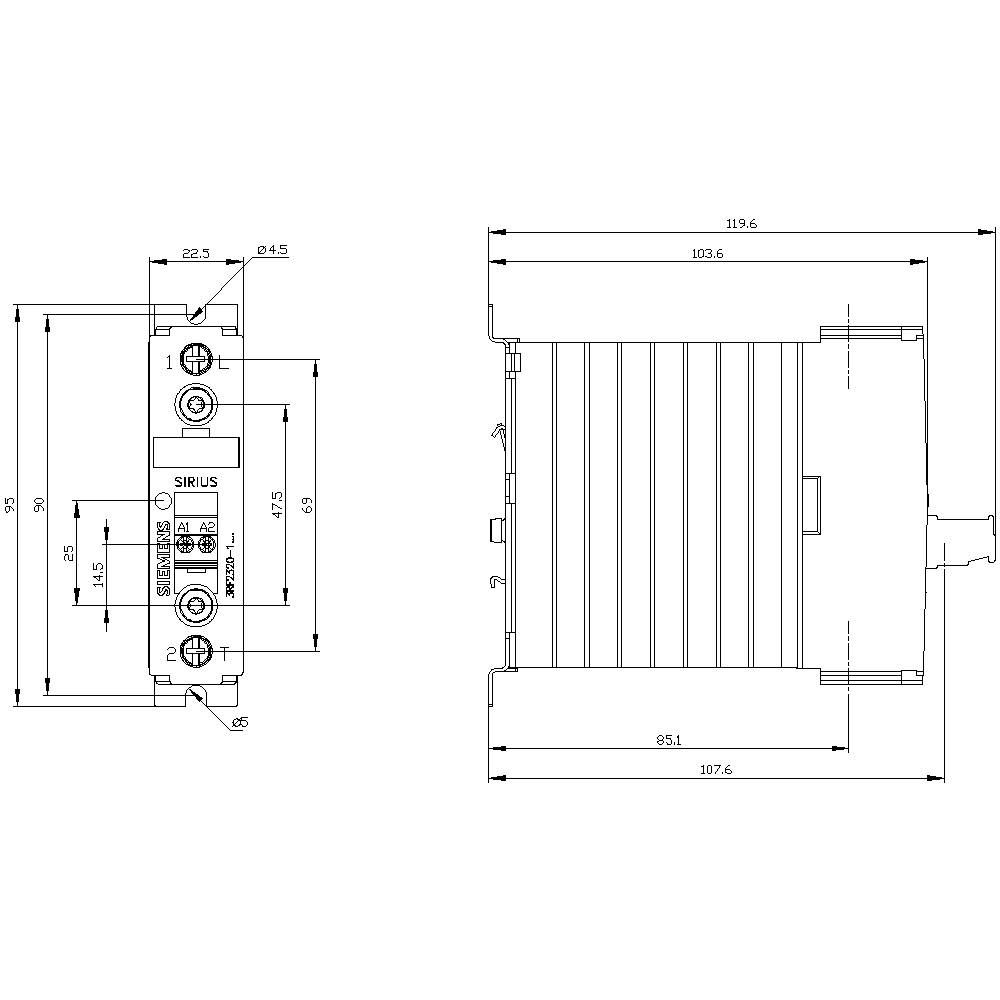

Rysunek przedstawia rysunki techniczne urządzenia elektronicznego ze szczegółowymi wymiarami, takimi jak szerokość, wysokość oraz punkty mocowania.

1/4

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Przekaźnik półprzewodnikowy

Napięcie sterowania (min.)

110 V/AC

Napięcie sterowania (max.)

230 V/AC

Maksymalne napięcie przełączania

600 V/AC

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 3.12

Liczba

Sztuki

Suma (419,00 zł / Sztuka)

419,00 zł

340,65 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 59,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj montażu: montaż śrubowy i zatrzaskowy na szynie montażowej 35 mm
Częstotliwość pracy: 50/60 Hz
Napięcie izolacji: 600 V
Projekt produktu: 1-fazowy
Liczba biegunów: 1

Opakowanie: sztuka

Rodzaj produktu: Przekaźnik półprzewodnikowy

Model katalogowy producenta: 3RF2320-1AA26

Przełączanie (przekaźnik): Przełączanie w punkcie zero

Połączenie komponentów: śrubowe

Napięcie sterowania (min.): 110 V/AC

Napięcie sterowania (max.): 230 V/AC

Zakres napięcia sterującego: 110 - 230 V/AC

Kontrolowany prąd (maks.): 15 mA

Prąd udarowy (maks.): 600 A

Przełączanie napięcia (min.): 48 V/AC

Maksymalne napięcie przełączania: 600 V/AC

Prąd obciążenia (max.): 20 A

Minimalne napięcie wyjściowe: 48 V

Maksymalne napięcie wyjściowe: 600 V/AC

Rodzaj styku: 1 NO

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

: IP20

Szerokość produktu: 22.5 mm

Wysokość produktu: 100 mm

Głębokość produktu: 123.5 mm

Zgodne z RoHS: Tak

Maksymalne natężenie ciągłe: 20 A

Zawartość: 1 szt.

: 1

: TRUE

: 110-230 V

: 110-230 V

: AC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2863499 Przekaźnik półprzewodnikowy Siemens TC-GSR-1-25DD 20 A 600 V/AC Przełączanie w punkcie zero 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2863499 Przekaźnik półprzewodnikowy Siemens TC-GSR-1-25DD 20 A 600 V/AC Przełączanie w punkcie zero 1 szt.

Opis

Stycznik półprzewodnikowy 1-fazowy 3RF2 AC 51 / 20 A / 40 °C 48-600 V / 110-230 V AC Przyłącze śrubowe Stycznik półprzewodnikowy SIRIUS 3RF23 do przełączania obciążeń rezystancyjnych/indukcyjnych, np. B. z grzejników lub zaworów w rozlewni.
Urządzenia przełączają się bez zużycia i cicho, dzięki czemu idealnie nadają się do obszarów wrażliwych na hałas (biura, szpitale). Są wyjątkowo niezawodne nawet przy wysokich częstotliwościach przełączania. Ponieważ radiator jest już zintegrowany, można ich używać bezpośrednio w szafie sterowniczej. Kompaktowa konstrukcja pozwala zaoszczędzić miejsce na szynie DIN. Styczniki półprzewodnikowe można również rozszerzyć o standardowe moduły funkcyjne 3RF29 do różnych zastosowań, po prostu je klikając. Urządzenia są dopuszczone na całym świecie (np. IEC i UL/CSA).
Styczniki półprzewodnikowe są dostępne jako urządzenia 1-fazowe lub 3-fazowe. Są dostępne dla różnych mocy i znamionowych napięć roboczych. Zaprojektowane do pracy z prądem przemiennym lub stałym, są dostępne ze śrubowymi, sprężynowymi lub oczkowymi końcówkami kablowymi.
Oprócz modułów funkcyjnych 3RF29 jako akcesoria dostępne są również wtyczki sterujące i osłony zacisków.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
