Name: Przekaźnik półprzewodnikowy Siemens TC-GSR-1-25DD 40 A 230 V/AC Przełączanie natychmiastowe 1 szt.
Brand: Siemens
SKU: 2863501
Availability: BackOrder

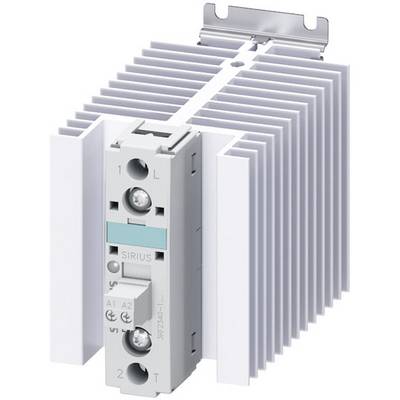

Elektryczny przyrząd łączeniowy z radiatorem, przeznaczony do zastosowań przemysłowych, służący odprowadzaniu ciepła i poprawie efektywności energetycznej.

Otwarty rozdzielnik elektryczny z różnymi komponentami elektrycznymi i okablowaniem rozmieszczonym w celu sterowania i regulacji.

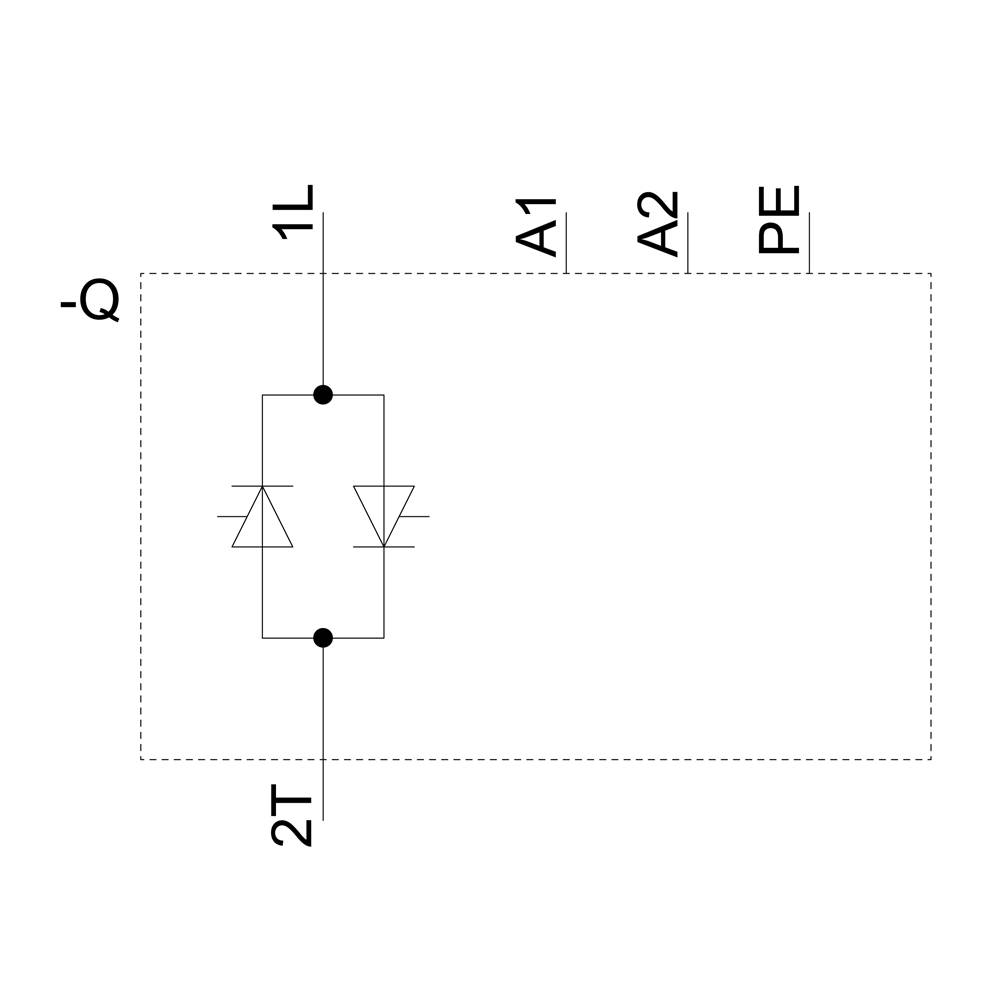

Schemat elektryczny z dwiema diodami połączonymi przeciwrównolegle między zaciskami 1L i 2T, prowadzony wzdłuż A1, A2 i PE.

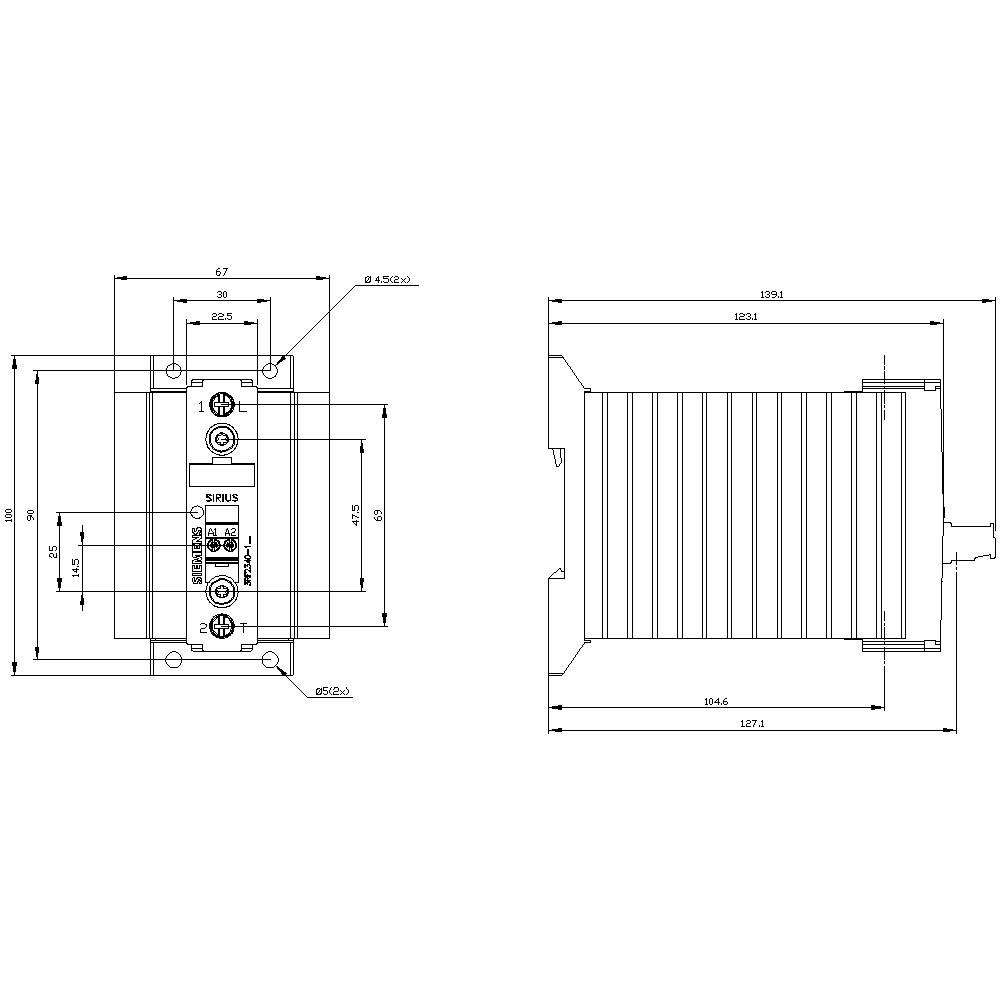

Rysunek techniczny urządzenia elektronicznego z wymiarami. Po lewej: widok z przodu z detalami złączy. Po prawej: widok z boku z rozmiarem obudowy.

1/4

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Przekaźnik półprzewodnikowy

Napięcie sterowania (min.)

15 V/DC

Napięcie sterowania (max.)

24 V/DC

Maksymalne napięcie przełączania

230 V/AC

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 3.12

Liczba

Sztuki

Suma (659,00 zł / Sztuka)

659,00 zł

535,77 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 79,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj montażu: montaż śrubowy i zatrzaskowy na szynie montażowej 35 mm
Częstotliwość pracy: 50/60 Hz
Napięcie izolacji: 600 V
Projekt produktu: 1-fazowy
Liczba biegunów: 1

Opakowanie: sztuka

Rodzaj produktu: Przekaźnik półprzewodnikowy

Model katalogowy producenta: 3RF2340-1BA02

Przełączanie (przekaźnik): Przełączanie natychmiastowe

Połączenie komponentów: śrubowe

Napięcie sterowania (min.): 15 V/DC

Napięcie sterowania (max.): 24 V/DC

Zakres napięcia sterującego: 15 - 24 V/DC

Kontrolowany prąd (maks.): 15 mA

Prąd udarowy (maks.): 1200 A

Przełączanie napięcia (min.): 24 V/AC

Maksymalne napięcie przełączania: 230 V/AC

Prąd obciążenia (max.): 40 A

Minimalne napięcie wyjściowe: 24 V

Maksymalne napięcie wyjściowe: 230 V/AC

Maksymalne natężenie wyjściowe: 20 A

Rodzaj styku: 1 NO

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

: IP20

Szerokość produktu: 67.5 mm

Wysokość produktu: 100 mm

Głębokość produktu: 142 mm

Zgodne z RoHS: Tak

Maksymalne natężenie ciągłe: 40 A

Zawartość: 1 szt.

Nominalne napięcie sterowania: 24 V/DC

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2863501 Przekaźnik półprzewodnikowy Siemens TC-GSR-1-25DD 40 A 230 V/AC Przełączanie natychmiastowe 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2863501 Przekaźnik półprzewodnikowy Siemens TC-GSR-1-25DD 40 A 230 V/AC Przełączanie natychmiastowe 1 szt.

Opis

Stycznik półprzewodnikowy 1-fazowy 3RF2 AC 15/20 A/40 °C 24-230 V/DC 24 V przełączanie chwilowe Stycznik półprzewodnikowy SIRIUS 3RF23 do przełączania obciążeń rezystancyjnych/indukcyjnych, np. B. z grzejników lub zaworów w rozlewni.
Urządzenia przełączają się bez zużycia i cicho, dzięki czemu idealnie nadają się do obszarów wrażliwych na hałas (biura, szpitale). Są wyjątkowo niezawodne nawet przy wysokich częstotliwościach przełączania. Ponieważ radiator jest już zintegrowany, można ich używać bezpośrednio w szafie sterowniczej. Kompaktowa konstrukcja pozwala zaoszczędzić miejsce na szynie DIN. Styczniki półprzewodnikowe można również rozszerzyć o standardowe moduły funkcyjne 3RF29 do różnych zastosowań, po prostu je klikając. Urządzenia są dopuszczone na całym świecie (np. IEC i UL/CSA).
Styczniki półprzewodnikowe są dostępne jako urządzenia 1-fazowe lub 3-fazowe. Są dostępne dla różnych mocy i znamionowych napięć roboczych. Zaprojektowane do pracy z prądem przemiennym lub stałym, są dostępne ze śrubowymi, sprężynowymi lub oczkowymi końcówkami kablowymi.
Oprócz modułów funkcyjnych 3RF29 jako akcesoria dostępne są również wtyczki sterujące i osłony zacisków.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
