Name: Przełącznik pomocniczy Siemens 3RH2911-1AA01 3RH29111AA01, 1 szt.
Brand: Siemens
SKU: 2521086
Price: 51.99 PLN
Availability: BackOrder

Otwarty rozdzielnik elektryczny z komponentami elektronicznymi po lewej stronie, okno z kroplami deszczu i rozmytym widokiem maszyny po prawej stronie.

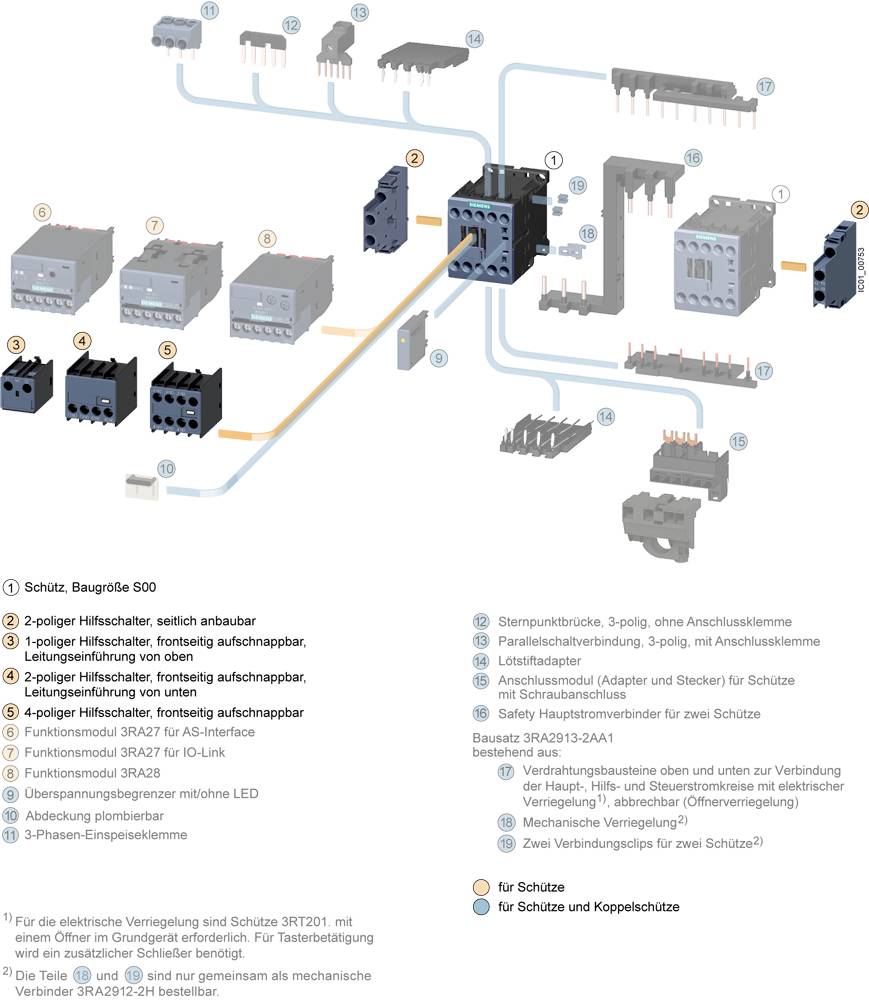

Rysunek techniczny urządzeń sterowniczych przedstawia różne typy przekaźników z opisami i kolorowymi liniami oznaczającymi połączenia.

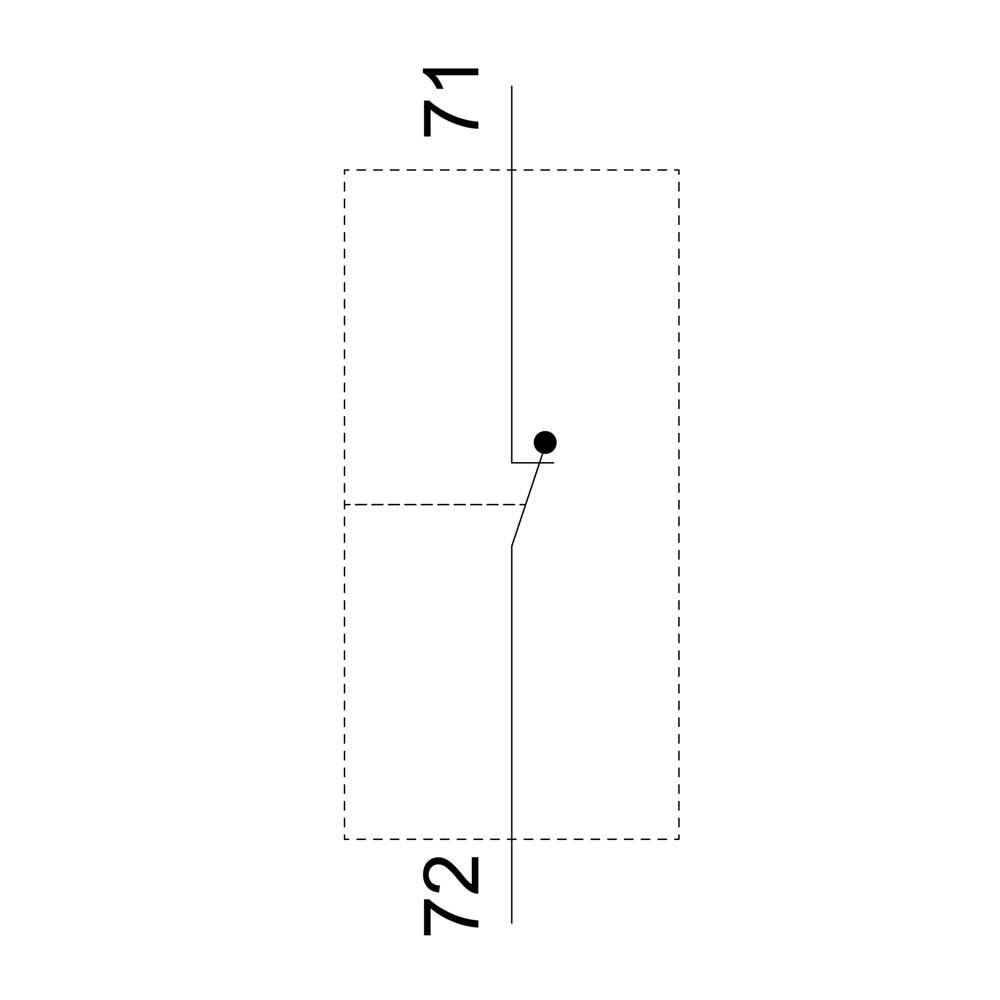

Diagram przedstawia dwa ponumerowane, kreskowane prostokąty (górny '71', dolny '72') połączone punktami na środku.

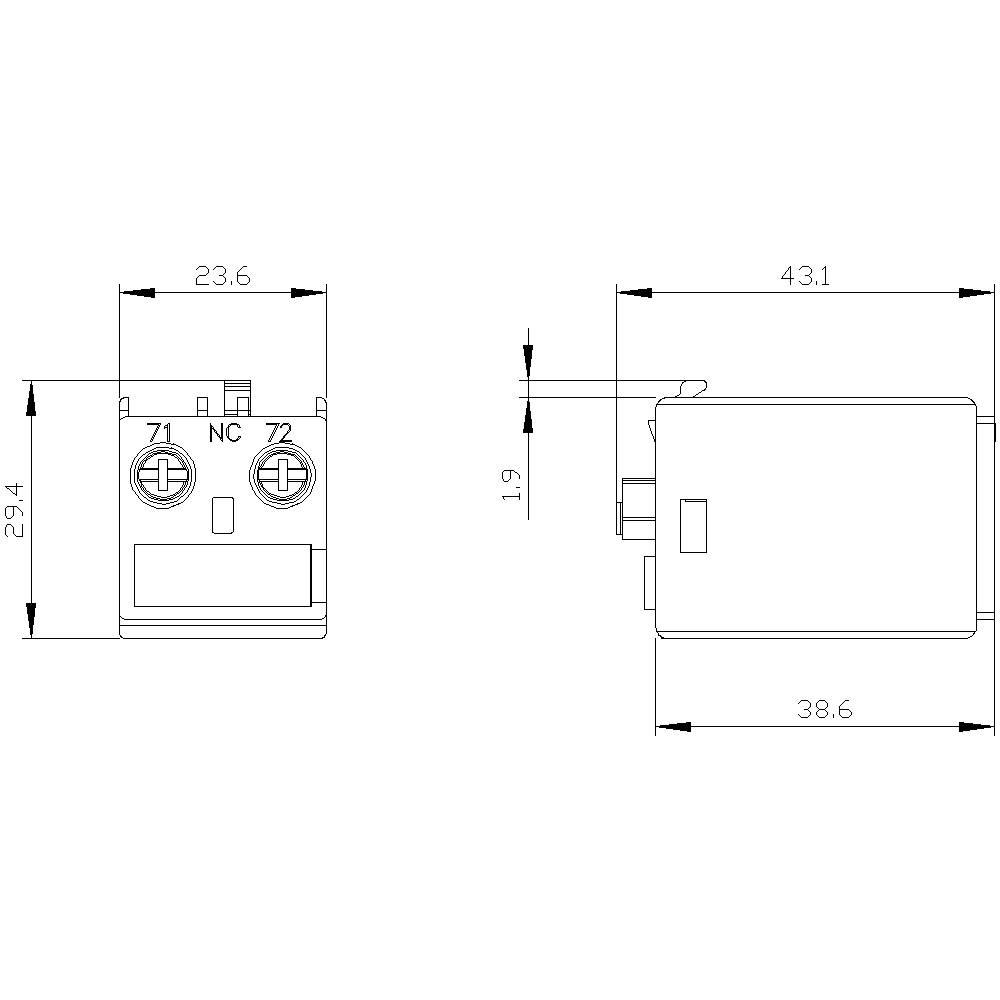

Rysunek techniczny przedstawia dwie projekcje elementu mechanicznego z podanymi wymiarami w milimetrach: szerokość 23,6 mm, głębokość 38,6 mm.

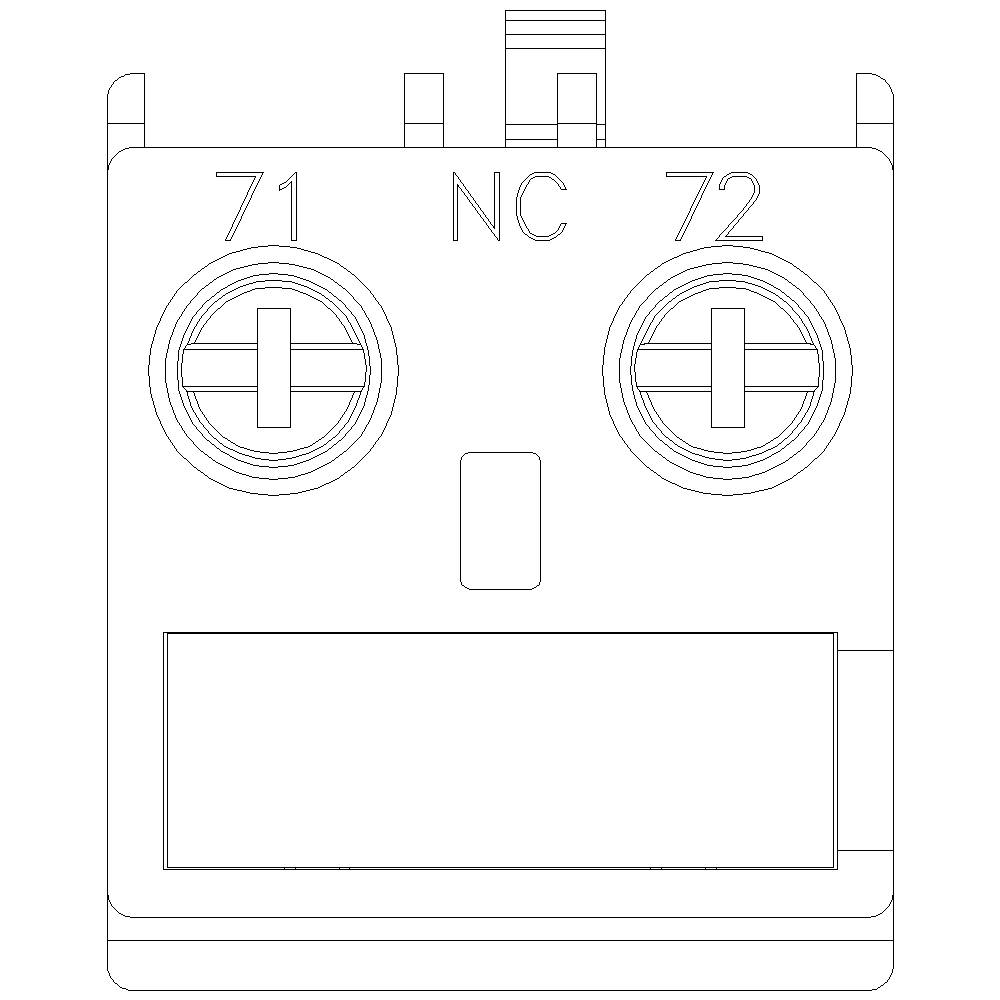

Rysunek techniczny elementu elektrycznego z zaciskami '71', '72' i oznaczeniem 'NC'. Górna część przedstawia złącza wtykowe.

1/5

Zdjęcie zastosowania

Rodzaj produktu

Przełącznik pomocniczy

Połączenie komponentów

śrubowe

Opakowanie

sztuka

Model katalogowy producenta

3RH2911-1AA01

Rozmiar

S00

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w śr. 25.11

Liczba

Sztuki

Suma (51,99 zł / Sztuka)

51,99 zł

42,27 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Konstrukcja produktu: zatrzask z przodu
Funkcja produktu / praca wymuszona: tak
Funkcja produktu / praca wymuszona, uwaga: z 3RH2
Funkcja produktu/kontakt lustrzany: tak
Funkcja produktu / styk lustrzany, uwaga: z 3RT2
Obszar zastosowania: do rozbudowy styków pomocniczych w obwodzie sterowania
Przydatność do użytku: stycznik pomocniczy i mocy
Napięcie wytrzymywane impulsowo: 6 kV
Rodzaj przyłączanego przekroju przewodu / dla linii AWG / dla styków pomocniczych: 2x (20 ... 16), 2x (18 ... 14)
Rodzaj przyłączanego przekroju przewodu / dla styków pomocniczych / stały lub linka: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Rodzaj przyłączanego przekroju przewodu / dla styków pomocniczych / drobno skręcony / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Opakowanie: sztuka

Rodzaj produktu: Przełącznik pomocniczy

Model katalogowy producenta: 3RH2911-1AA01

Rozmiar: S00
S0
S2
S3

Rodzaj styku: 1 NC

Rodzaj styku pomocnicznego: 1 NC

Maksymalne natężenie ciągłe: 6 A

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Cechy przekaźnika: styk pomocniczy

Sposób montażu: mocowany

Połączenie komponentów: śrubowe

Żywotność elektryczna: 200 000

Żywotność mechaniczna: 10000000

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 23.6 mm

Wysokość produktu: 27.5 mm

Głębokość produktu: 38.6 mm

Wymiary: (S x W x G) 23.6 x 27.5 x 38.6 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: Other

: Clip-on

: None

: Screw connection

: 1

: 0

: 0

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2521086 Przełącznik pomocniczy Siemens 3RH2911-1AA01 3RH29111AA01, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2521086 Przełącznik pomocniczy Siemens 3RH2911-1AA01 3RH29111AA01, 1 szt.

Opis

Styk pomocniczy z przodu, 1 tor prądowy NC 1 złącze NC od góry dla złącza śrubowego 3RH2 i 3RT2 71/72 Łącznik pomocniczy SIRIUS 3RH29 do rozszerzenia styków pomocniczych w obwodzie sterowania.
Styki pomocnicze 3RH29 z przodu mogą być montowane na stycznikach 3RT2 i 3RH2 bez użycia narzędzi, niezależnie od wielkości.
Styki pomocnicze 3RH19 / 3RH29 są dostępne w wersjach, które mogą być montowane z przodu lub z boku, z maksymalnie czterema bezzwłocznymi lub maksymalnie dwoma wyprzedzającymi stykami normalnie otwartymi i normalnie zamkniętymi. Styki pomocnicze mogą być zaprojektowane jako elementy stykowe o napędzie wymuszonym w stycznikach 3RH lub jako styki lustrzane w stycznikach mocy 3RT. Wszystkie są dostępne z połączeniami śrubowymi i połączeniami sprężynowymi.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
