Name: Przełącznik pomocniczy Siemens 3RH2911-1FB22 3RH29111FB22, 1 szt.
Brand: Siemens
SKU: 2865226
Availability: InStock

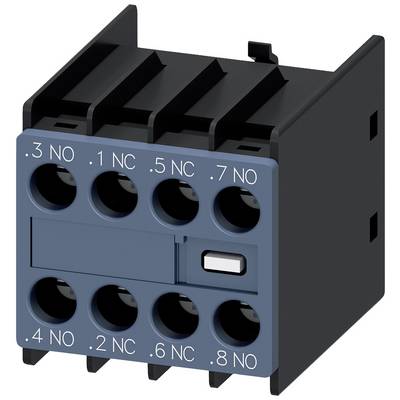

Elektryczny moduł listwy zaciskowej z niebieską przednią ścianką i ośmioma opisanymi zaciskami przyłączeniowymi.

Pomieszczenie maszynowe z rozdzielnicą elektryczną po lewej stronie i maszyną za mokrą od deszczu szybą po prawej stronie. Widoczne są elementy elektryczne.

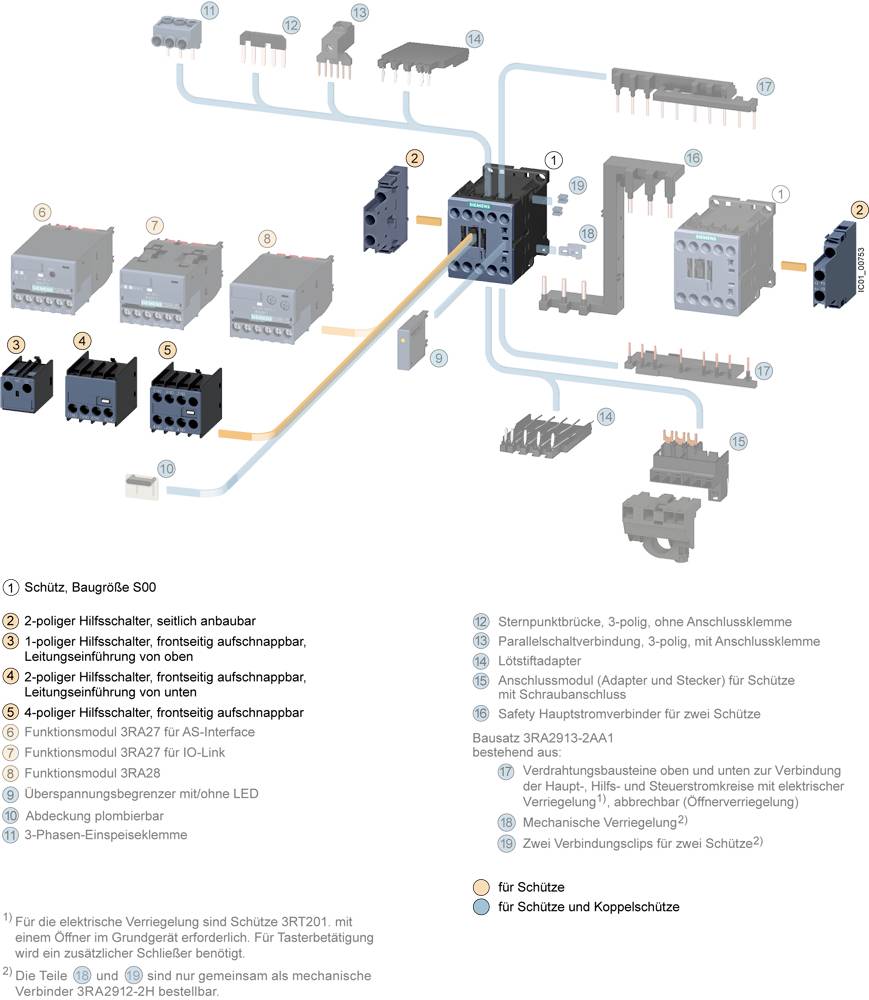

Diagram przedstawia różne urządzenia łączeniowe i połączenia. Główny przełącznik znajduje się w centrum, otoczony przełącznikami pomocniczymi, z opcjami podłączenia. Opis komponentów poniżej.

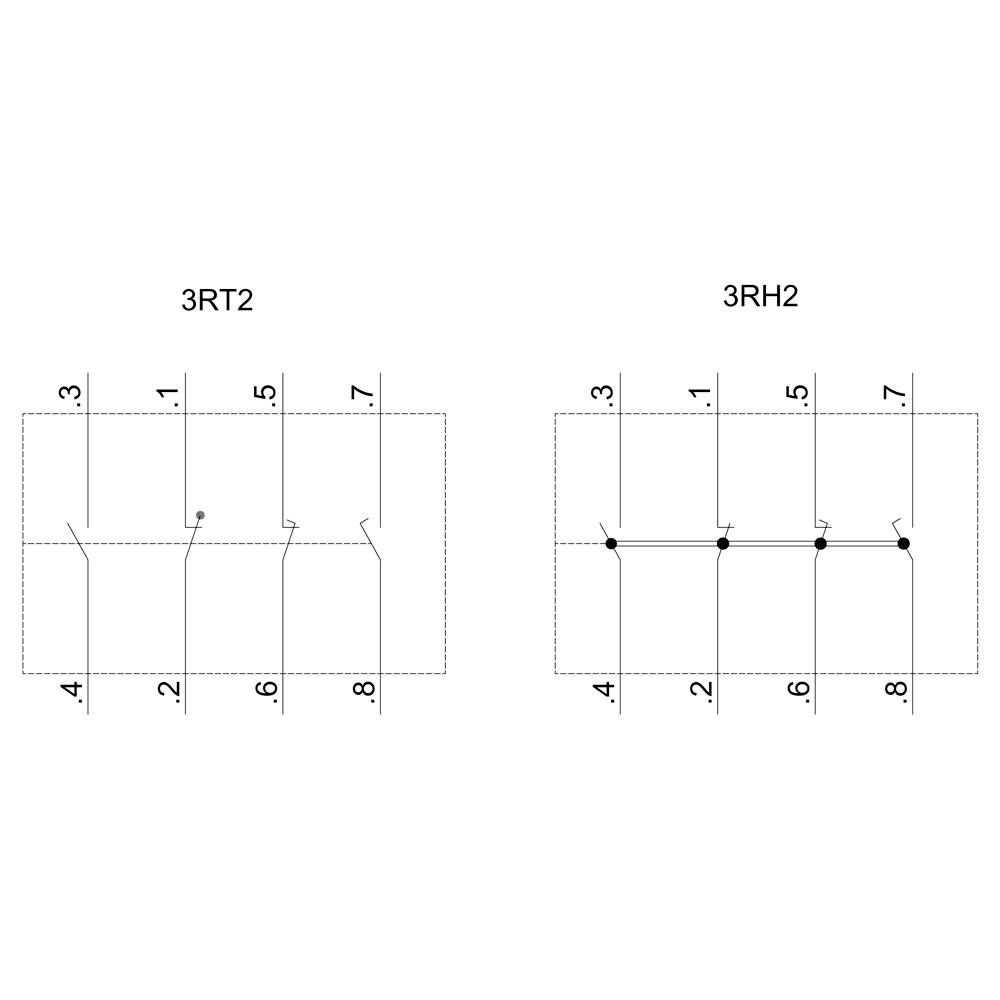

Diagram techniczny dwóch obwodów, oznaczonych jako '3RT2' i '3RH2', z ponumerowanymi zaciskami.

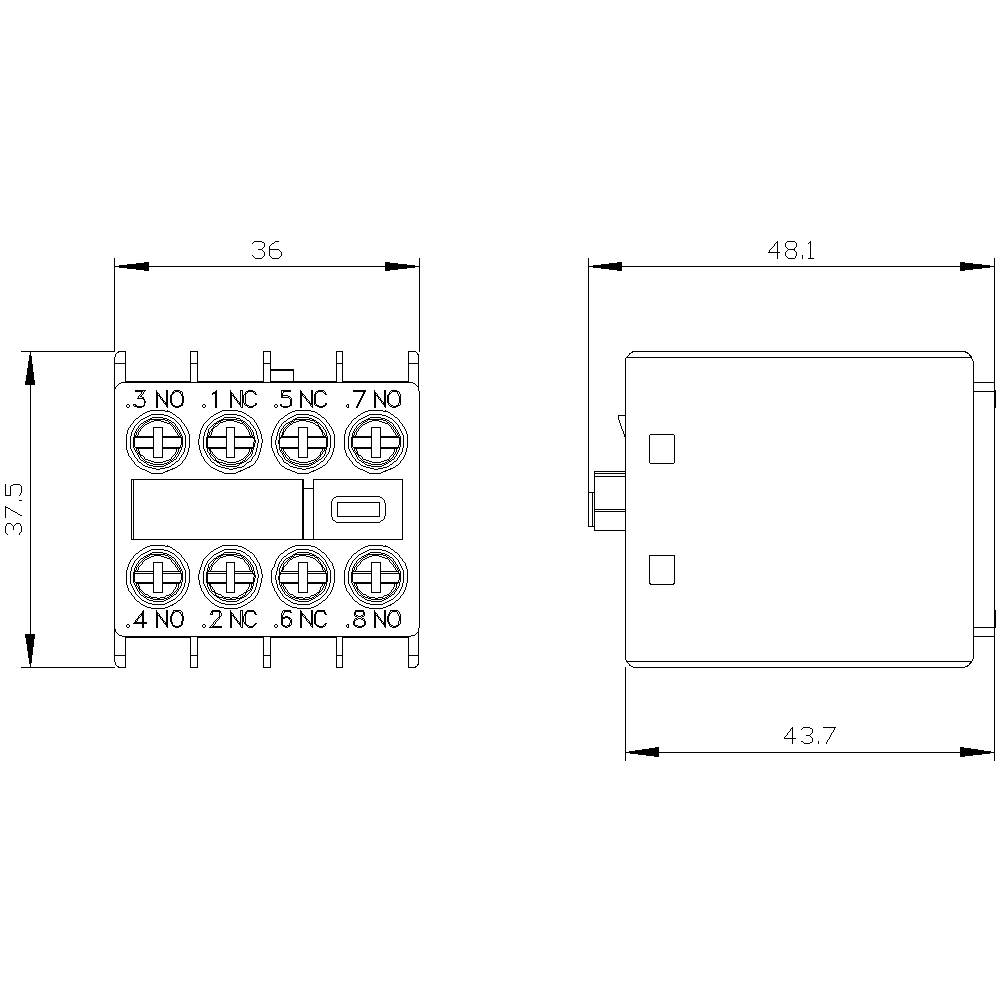

Rysunek techniczny przekaźnika z rozmieszczeniem styków i wymiarami: szerokość 36 mm, wysokość 37,5 mm, głębokość 48,1 mm.

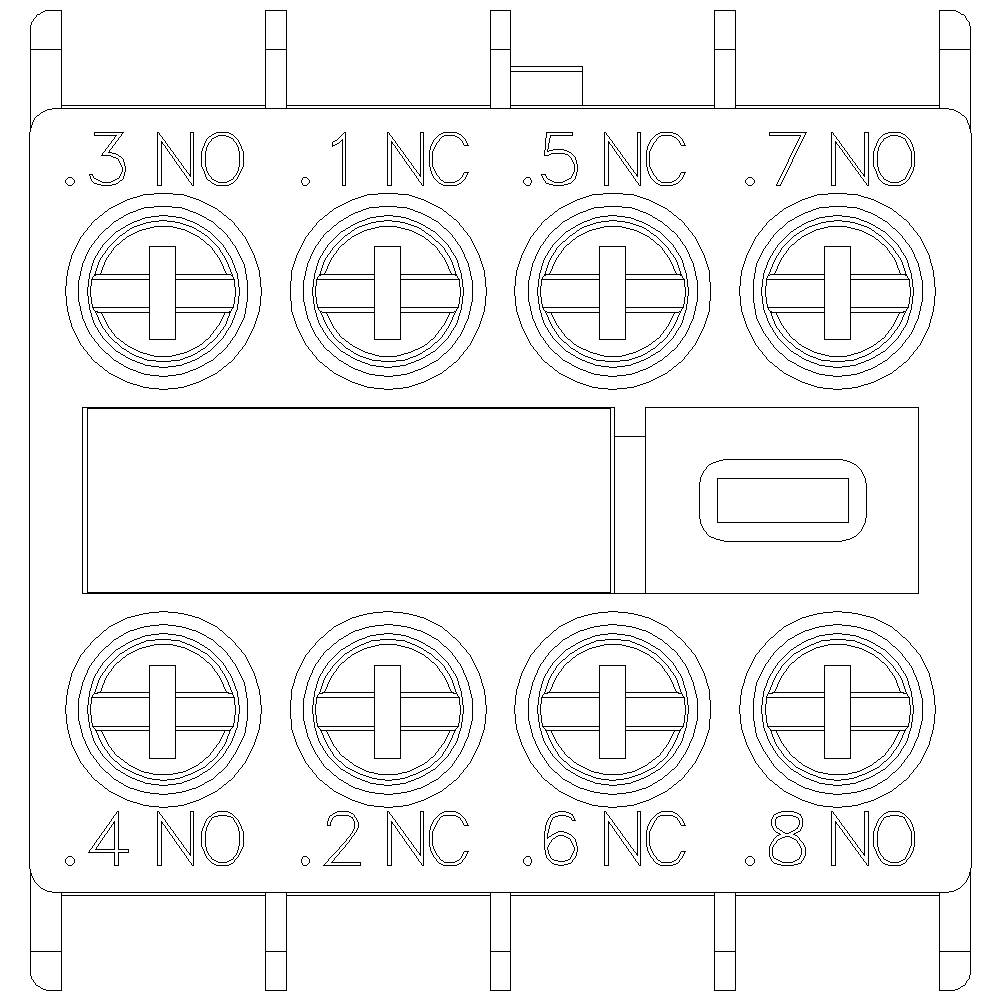

Diagram złącza elektrycznego z ośmioma ponumerowanymi stykami oznaczonymi jako NO i NC.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Przełącznik pomocniczy

Połączenie komponentów

śrubowe

Model katalogowy producenta

3RH2911-1FB22

Rozmiar

S00

Rodzaj styku pomocnicznego

1 NO

1 NC

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w wt. 10.11

3 Sztuki

Liczba

Sztuki

Suma (199,00 zł / Sztuka)

199,00 zł

161,79 zł

bez VAT (klient biznesowy)

Cena brutto

Dostępnych jest tylko 3 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Konstrukcja produktu: można zatrzasnąć z przodu
Obszar zastosowania: do przedłużenia styków pomocniczych w obwodzie sterowania
Przydatność do zastosowania: Stycznik pomocniczy i mocy
Napięcie udarowe wytrzymywane: 6 kV
Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 16), 2x (18... 14)
Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / drut lub linka: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Rodzaj przekrojów przewodów możliwych do podłączenia / dla styków pomocniczych / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Rodzaj produktu: Przełącznik pomocniczy

Model katalogowy producenta: 3RH2911-1FB22

Rozmiar: S00
S0
S2
S3

Rodzaj styku pomocnicznego: 1 NO
1 NC

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Sposób montażu: mocowany

Połączenie komponentów: śrubowe

Żywotność elektryczna: 200000

Żywotność mechaniczna: 10000000

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 36 mm

Wysokość produktu: 37.5 mm

Głębokość produktu: 43.7 mm

Wymiary: (S x W x G) 36 x 37.5 x 43.7 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2865226 Przełącznik pomocniczy Siemens 3RH2911-1FB22 3RH29111FB22, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2865226 Przełącznik pomocniczy Siemens 3RH2911-1FB22 3RH29111FB22, 1 szt.

Opis

Styk pomocniczy 11 U, z przodu, styki 2 NO + 2 NC 1 NO, 1 NC, 1 NC, 1 NO dla zacisków śrubowych 3RH2 i 3RT2 .3/.4, .1/.2, .5/.6, .7/8 Łączniki pomocnicze SIRIUS 3RH29 do rozszerzania styków pomocniczych w obwodzie sterowania.
Styki pomocnicze 3RH29 z przodu można zamontować na stycznikach 3RT2 i przekaźnikach styczników 3RH2, niezależnie od wielkości, bez użycia narzędzi.
Styki pomocnicze 3RH19/3RH29 są dostępne w wariantach, które można zamontować z przodu lub z boku, z maksymalnie czterema stykami przełączającymi bezzwłocznie lub maksymalnie dwoma wyprzedzającymi stykami NO i NC. Łączniki pomocnicze mogą być zaprojektowane jako styki z prowadzeniem wymuszonym w stycznikach 3RH lub jako styki lustrzane w stycznikach mocy 3RT. Są stale dostępne z zaciskami śrubowymi i zaciskami sprężynowymi.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
