Rejestrator napięcia PCE Instruments PCE-VR 10 PCE-VR 10

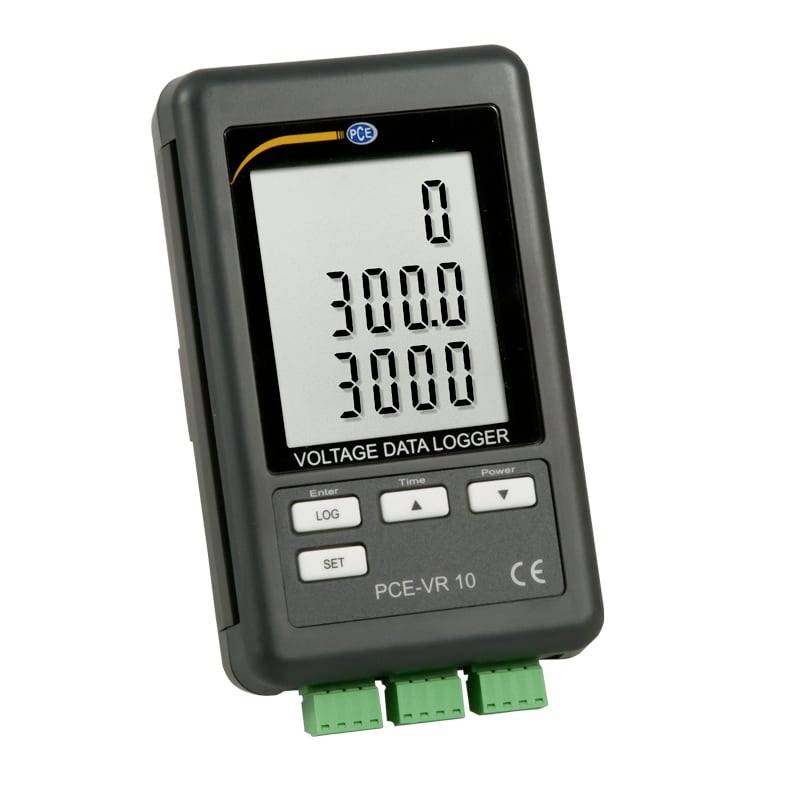

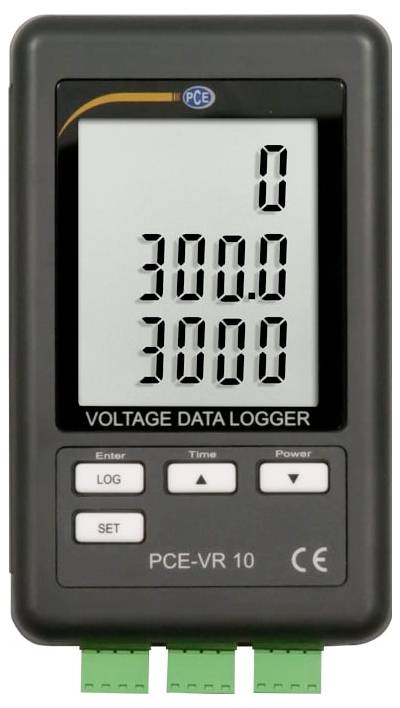

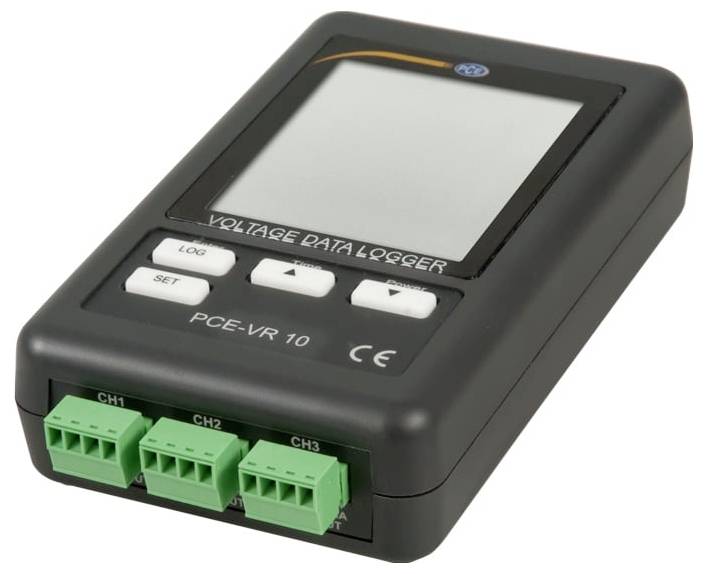

Rejestrator danych napięcia dla 0... 3000 mV / 3 kanały wejściowe / regulowana szybkość przechowywania / podświetlany wyświetlacz LCD / pamięć karty SD / przechowywanie jako XLS. Rejestrator danych napięciowych firmy PCE Instruments służy do rejestrowania 0 ... 3000 mV sygnałów. Rejestrator danych o napięciu zapisuje zmierzone napięcia na karcie SD w formacie Excel. Rejestrator napięcia może być użyty do rejestracji wyższych napięć w zakresie 0... 10 V za pomocą rejestratora danych napięcia. Napięcia pomiarowe są przesyłane do rejestratora danych za pomocą zacisków wtykowych, które wyświetlają odpowiednie wartości bezpośrednio na wyświetlaczu i jednocześnie przechowują je w pamięci wraz ze skojarzonym znacznikiem czasu. Skalowanie sygnału pomiarowego nie jest konieczne, ponieważ wartości pomiarowe są zapisywane bezpośrednio jako wartości pomiarowe mV. Skalowanie można następnie łatwo przeprowadzić ręcznie w programie Excel. Rejestrator danych napięcia określa w ten sposób czysto surowe dane z czujników, co oznacza, że dalsze przetwarzanie i ocenę danych można przeprowadzić bardzo elastycznie za pomocą programów arkuszy kalkulacyjnych, takich jak Excel. Oprócz przechowywania zmierzonych wartości, rejestrator danych napięcia pokazuje wartości odpowiednich kanałów napięciowych na dużym podświetlanym wyświetlaczu LCD. Maksymalna rozdzielczość tutaj wynosi 0,1 mV z dokładnością 0,5% + 2 mV. Rejestrator napięcia zasilany jest 6 bateriami AA 1,5 V lub zasilaczem. W celu wizualizacji mierzonych wartości na żywo, rejestrator danych firmy PCE Instruments można podłączyć do komputera PC przez interfejs szeregowy. Przedziały przechowywania można ustawić w kilku krokach od 1 sekundy do 600 sekund. Dzięki solidnej obudowie rejestrator napięcia można umieścić na stole lub zamontować na ścianie. Oznacza to, że możliwe są zarówno pomiary mobilne w różnych lokalizacjach, jak i pomiary stacjonarne, jeśli np. tylko jeden system ma być stale rejestrowany. Obszary zastosowania rejestratora danych dla napięcia. Jeśli zmierzone wartości i dane muszą być rejestrowane, porównywane i później dokumentowane przez dłuższy czas, w większości przypadków odpowiednie są rejestratory danych, które są zwykle specjalnie zaprojektowane dla odpowiednich rozmiarów. Często chodzi o zmienne, takie jak temperatura, wilgotność, ciśnienie, energia, światło, zanieczyszczenia lub prąd i napięcie. Rejestrator danych składa się z nośnika pamięci, takiego jak karta SD, interfejsu (USB, Bluetooth, WLAN...) i co najmniej jednego kanału dla odpowiedniej zmiennej mierzonej. Często możliwe jest również jednoczesne rejestrowanie różnych mierzonych zmiennych za pośrednictwem kilku kanałów. Rejestrator danych firmy PCE Instruments jest specjalnie zaprojektowany do pomiaru napięcia elektrycznego i dlatego nadaje się do równoległego rejestrowania napięć na maksymalnie trzech kanałach napięciowych. Za pomocą rejestratora rejestrowane są np. dane z czujników, które można odczytać za pomocą wyjścia napięciowego. Zakres pomiarowy do 3000 mV można rozszerzyć do 10 V dla czujników o wyższych napięciach za pomocą dzielnika napięcia (patrz akcesoria opcjonalne). Na przykład, jeśli zmienne fizyczne, takie jak temperatura, ciśnienie i poziom napełnienia mają być rejestrowane i porównywane jednocześnie w systemie, odpowiednie czujniki można podłączyć do rejestratora danych w celu wyświetlenia i udokumentowania zmian i wzajemnych zależności trzech zmiennych po pomiarze. Rejestrator napięcia może być również wykorzystany do kalibracji identycznie skonstruowanych czujników w punkcie pomiarowym. W ten sposób można wykluczyć błędy czujnika bezpośrednio przed instalacją i pomiarem na stałe. Ciśnienie powietrza przed i za filtrami można również sprawdzić za pomocą odpowiednich czujników w celu sprawdzenia działania filtra. Rejestratory danych dla napięcia nadają się zatem do szerokiej gamy zastosowań w przemyśle, konserwacji i naprawach lub badaniach i rozwoju.
