Rozdzielacz prądowy Brennenstuhl 9150320068
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Cechy produktu

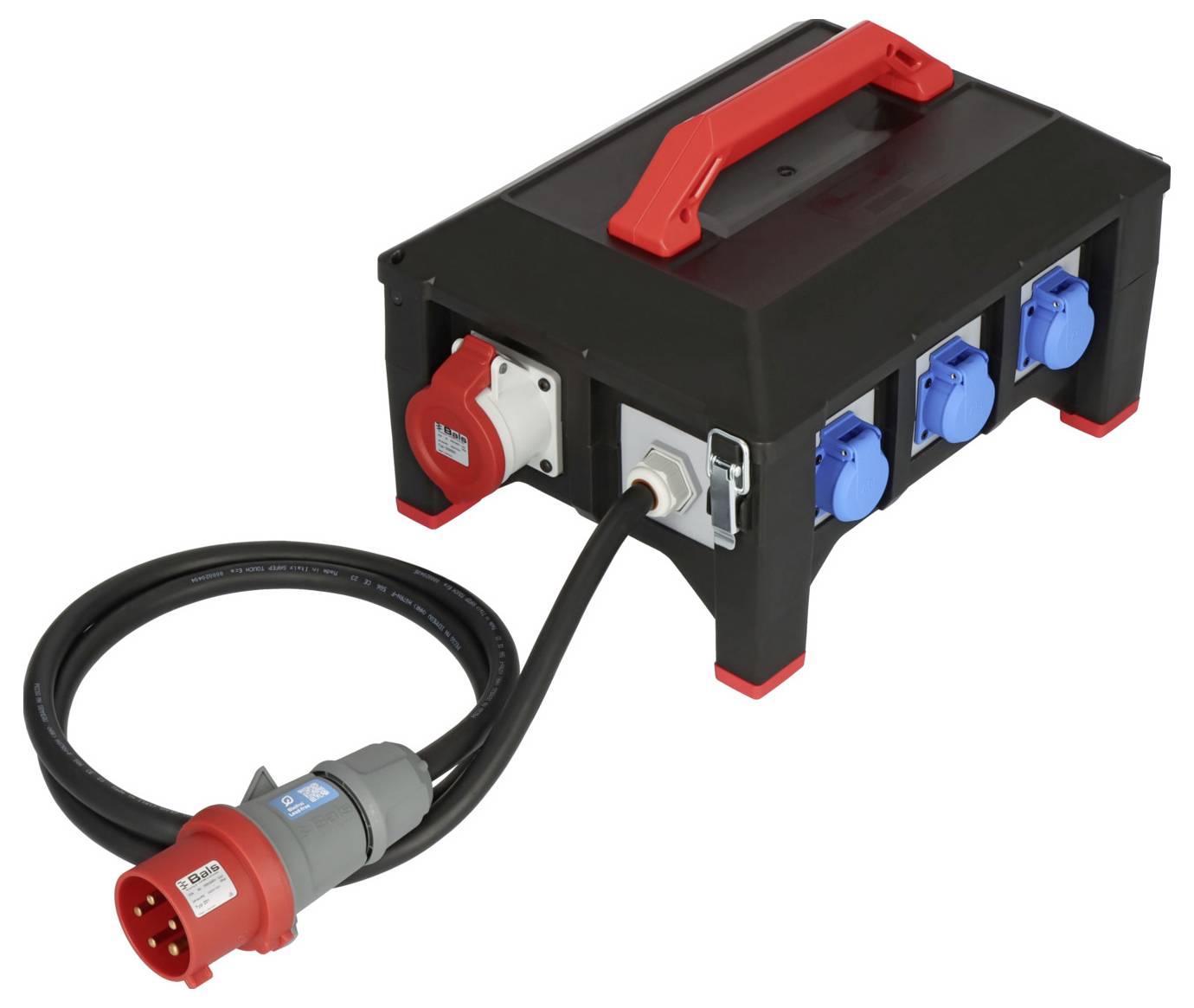

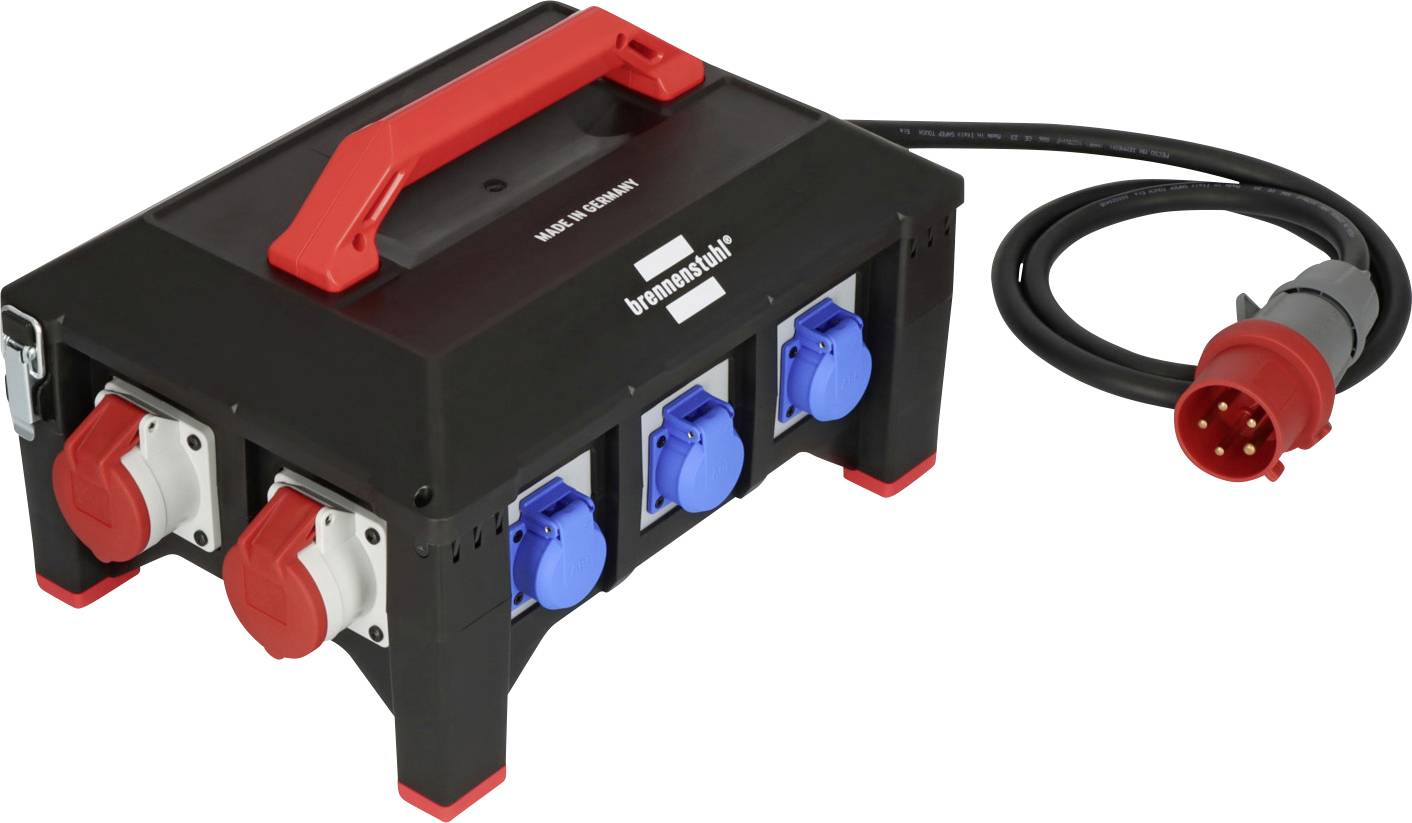

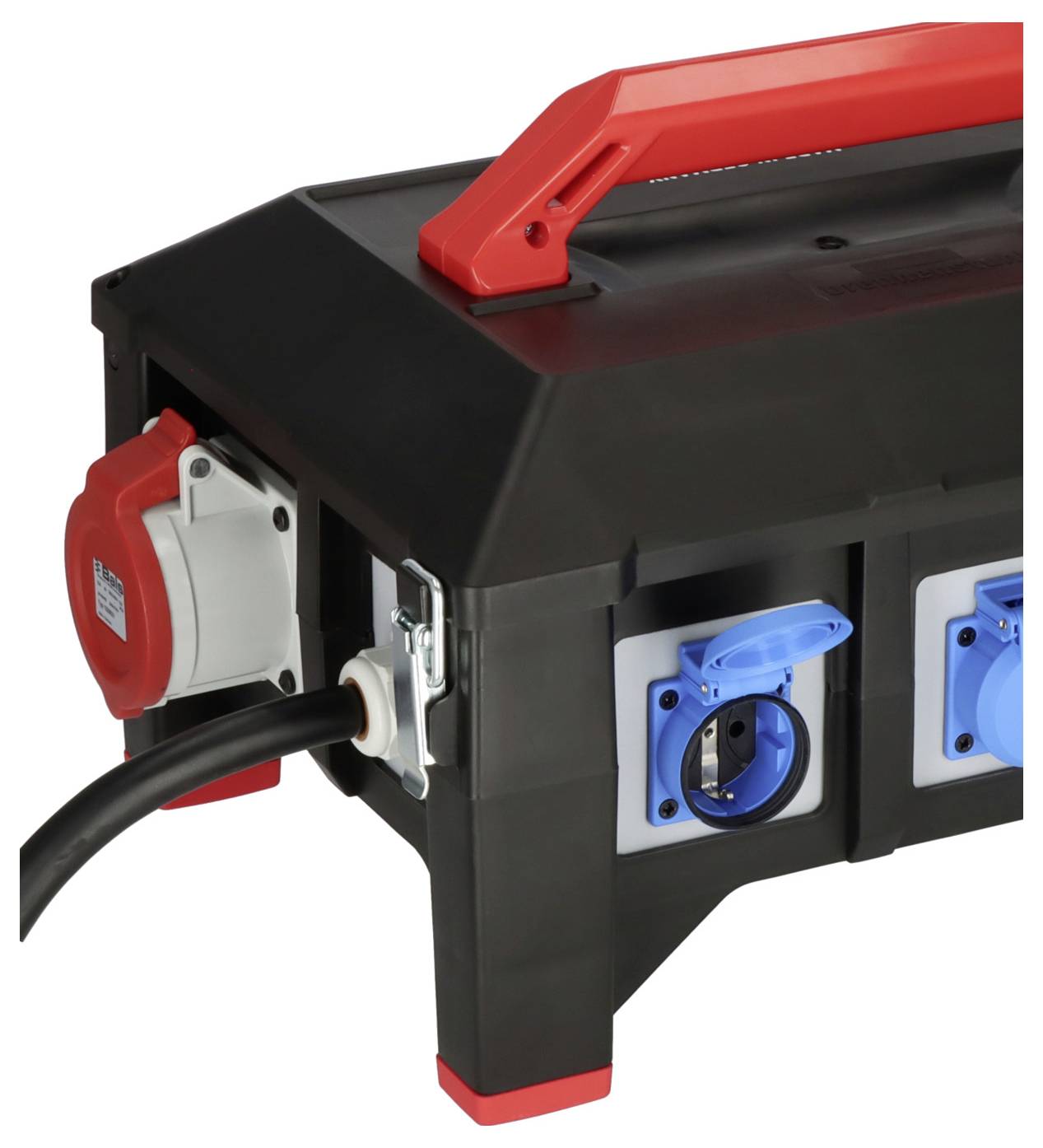

Profesjonalny rozdzielacz prądu o konstrukcji gumowej BSV 5-32A FI typ B 2m H07RN-F 5G6.0 1xCEE32A+2x16A, 6x230V
- Rozdzielnica budowlana z wyłącznikiem różnicowoprądowym typu B (czuły na wszystkie rodzaje prądu) – ten wyłącznik różnicowoprądowy typu B zapewnia zwiększone bezpieczeństwo ludzi i środowiska, jest również wymagany na placach budowy
- Rozdzielacz prądu do stałego użytku na zewnątrz z 2-metrowym olejoodpornym kablem gumowym (H07RN-F 5G6.0) i obudową bryzgoszczelną ze specjalnej mieszanki gumowej (odporność od -30°C do +80°C)
- Solidna, odporna na uderzenia, starzenie i warunki atmosferyczne rozdzielnica energetyczna z wysokiej jakości gniazdami zgodnymi z normą VDE 0620-2-1 i gniazdami CEE z niklowanymi stykami – przeznaczona do trudnych warunków pracy na placach budowy
- Gumowy rozdzielacz mocy z praktycznym uchwytem do wygodnego transportu i wyjątkowo wysokimi, antypoślizgowymi gumowymi nóżkami zapobiegającymi zabrudzeniom

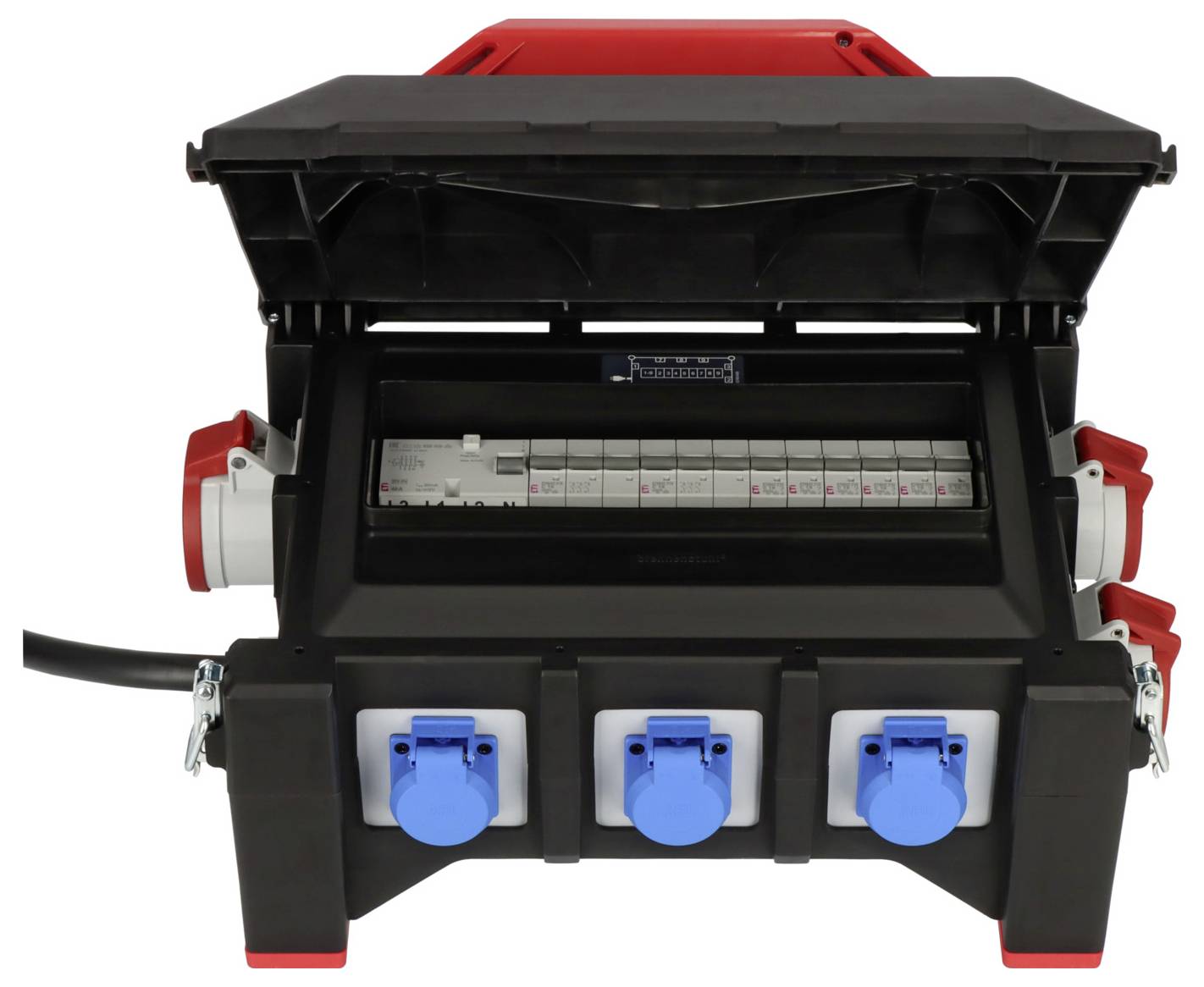

- Skrzynka rozdzielcza wykonana z gumy spełnia normę DIN VDE 0100-704 i jest wyposażona w wyłącznik różnicowoprądowy typu B (wyłącznik RCD i LS) oraz pasek do mocowania kabla.
Dane techniczne
- Rodzaj produktu
Rozdzielacz prądowy
- Ilość Sprzęgów CEE 16A 5 pin
3
- Złącze A
złącze męskie CEE 32 A, 5 pinowe
- Złącze B
złącze żeńskie CEE 16 A 5-pin
złącze męskie CEE 32 A, 5 pinowe
złącze żeńskie z gniazdem
- Liczba gniaz uziemionych
6
- Wyjścia
2x CEE 16 A, 1x CEE 32 A, 6x gniazda z zestykiem ochronnym
- Napięcie wejściowe znamionowe
400 V
- Napięcie wyjściowe znamionowe
400 V
- Prąd wejściowy znamionowy
32 A
IP44
- Długość kabla
2 m
- Typ kabla według DIN/VDE
H07RN-F 5G 6 mm²
- Poziom ochronny
Wyłącznik automatyczny 8
FI z IFN 0,03 A (standard) 4-biegunowy
Przełącznik LS
- Kolor
czarny
czerwony
- Waga
7.71 kg
- Wymiary
(D x S x W) 530 x 310 x 300 mm
- Długość produktu
530 mm
- Szerokość produktu
310 mm
- Wysokość produktu
300 mm
- Wejścia (Rozdzielacz CEE)
Wtyczka CEE 32 A 5 pinowa
- Wyjścia (Rozdzielacz CEE)
Złącze CEE 16 A 5 pinowe
Złącze CEE 32 A 5 pinowe
Złącze z uziemieniem
- Zawartość
1 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3308304 Rozdzielacz prądowy Brennenstuhl 9150320068
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3308304 Rozdzielacz prądowy Brennenstuhl 9150320068
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3308304 Rozdzielacz prądowy Brennenstuhl 9150320068
Opis

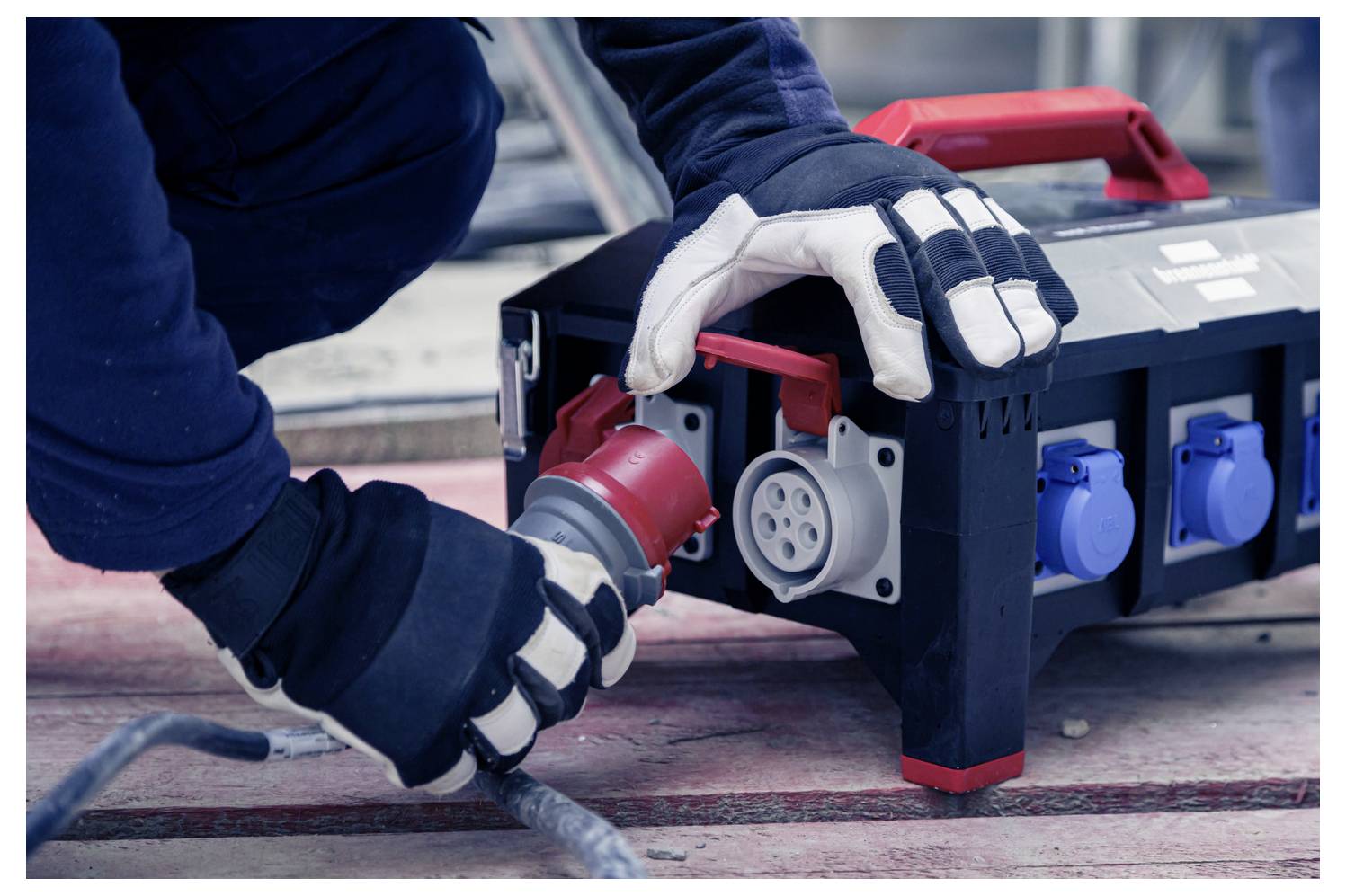

Rozdzielacz prądu o konstrukcji gumowej firmy Brennenstuhl z 2-metrowym kablem RN idealnie nadaje się do bezpiecznego zasilania na placach budowy. Dzięki podłączeniu każdego indywidualnego gniazda ochronnego 230 V do wyłącznika nadprądowego zapewniony jest najwyższy poziom bezpieczeństwa eksploatacyjnego. Przekonuje również następującymi cechami:
Z wyłącznikiem FI typu B (wrażliwym na wszystkie prądy) 30mA
Odporny na różne oleje, tłuszcze, benzynę i kwasy, promieniowanie UV i ozon

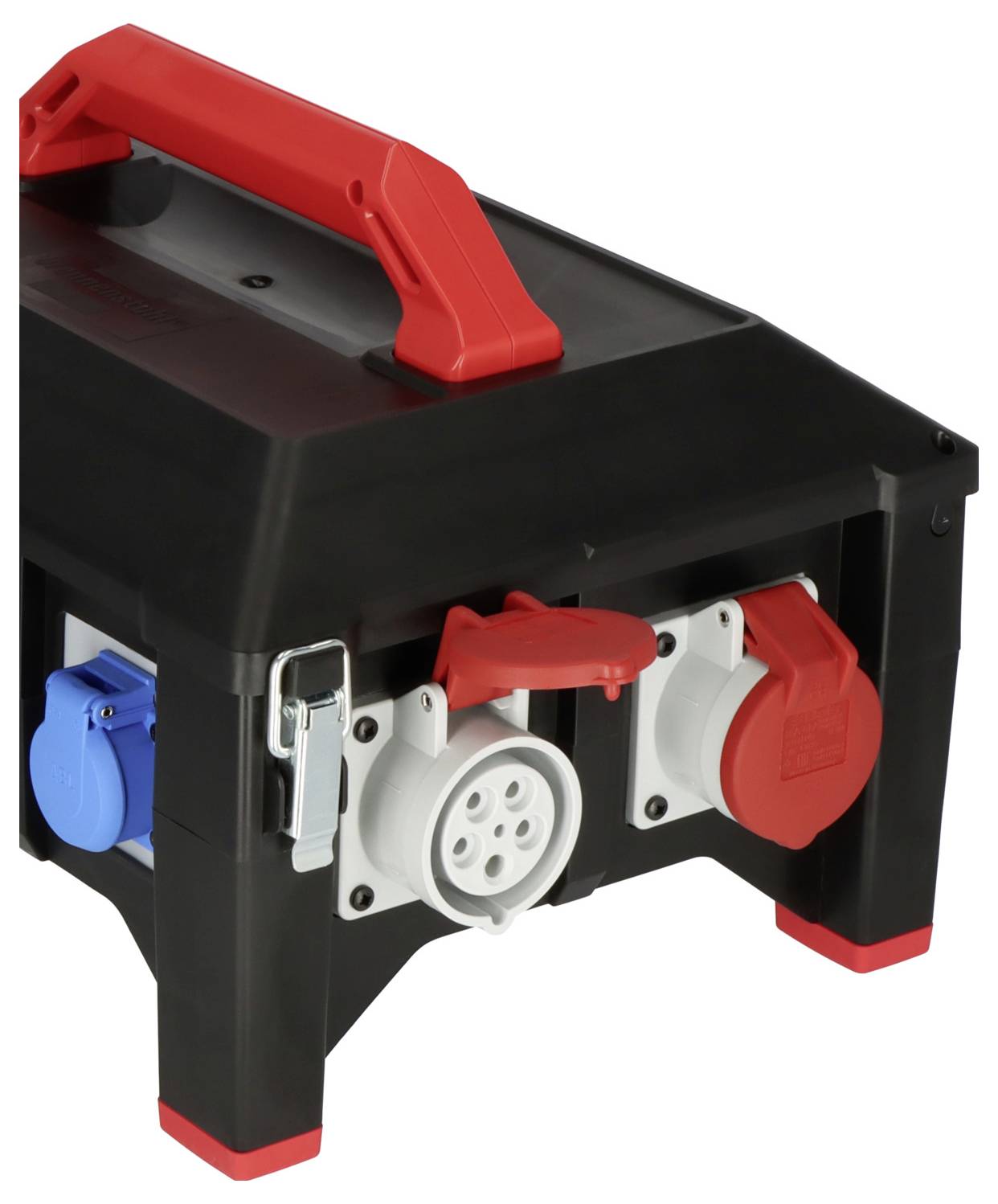

Samozamykająca się pokrywa z szybkim zwalnianiem i wytrzymałymi zawiasami
* Moc przyłączeniowa od 11 do 22 kVA
Eksploatacja kilku odbiorników w punkcie przyłączenia prądu trójfazowego/wysokiego prądu z systemami wtykowymi zgodnie z IEC 60309
* Nazwa kabla: H07RN-F 5G6.0
* Stopień ochrony: IP44
Prąd znamionowy (FI): 40A
* Liczba biegunów (FI): 4

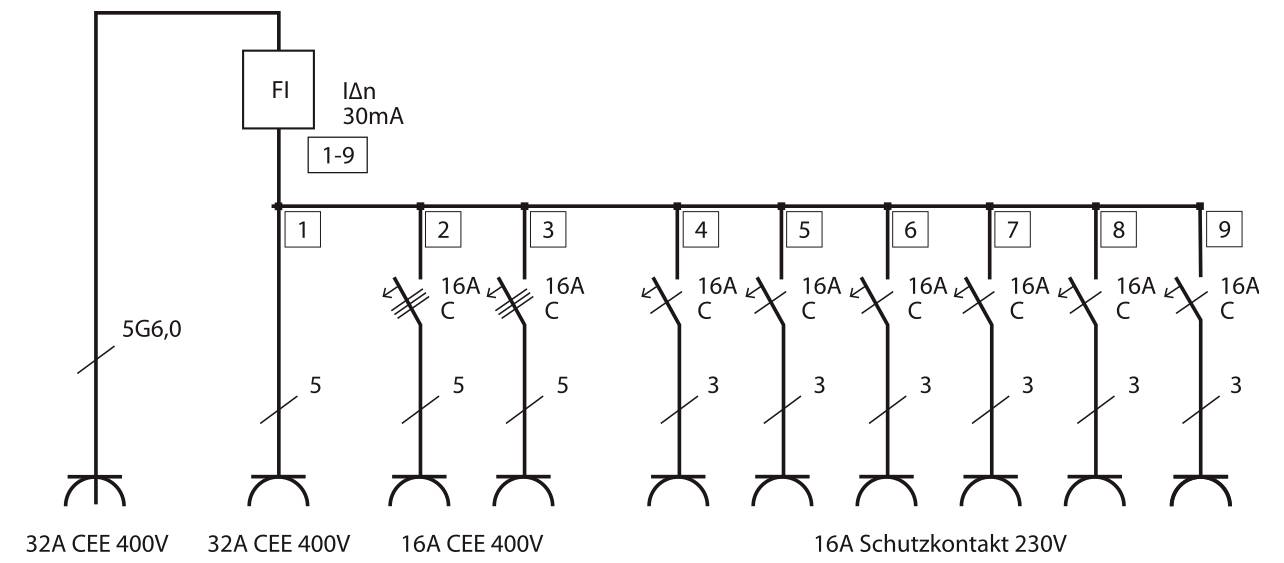

Liczba wyłączników nadprądowych: 6 (2x LS 400V/16A 3-biegunowy/pin; 6x LS 230V/16A 1-biegunowy/pin)
Wtyk systemowy: CEE 32A 3P + N + PE (5p) 400V
Gniazdo CEE - 16A: CEE 2x 16A 3P+N+PE (5p) 400V
Gniazdo CEE - 32A: CEE 1x 32A 3P+N+PE (5p) 400V
* Gniazda z zestykiem ochronnym: 6

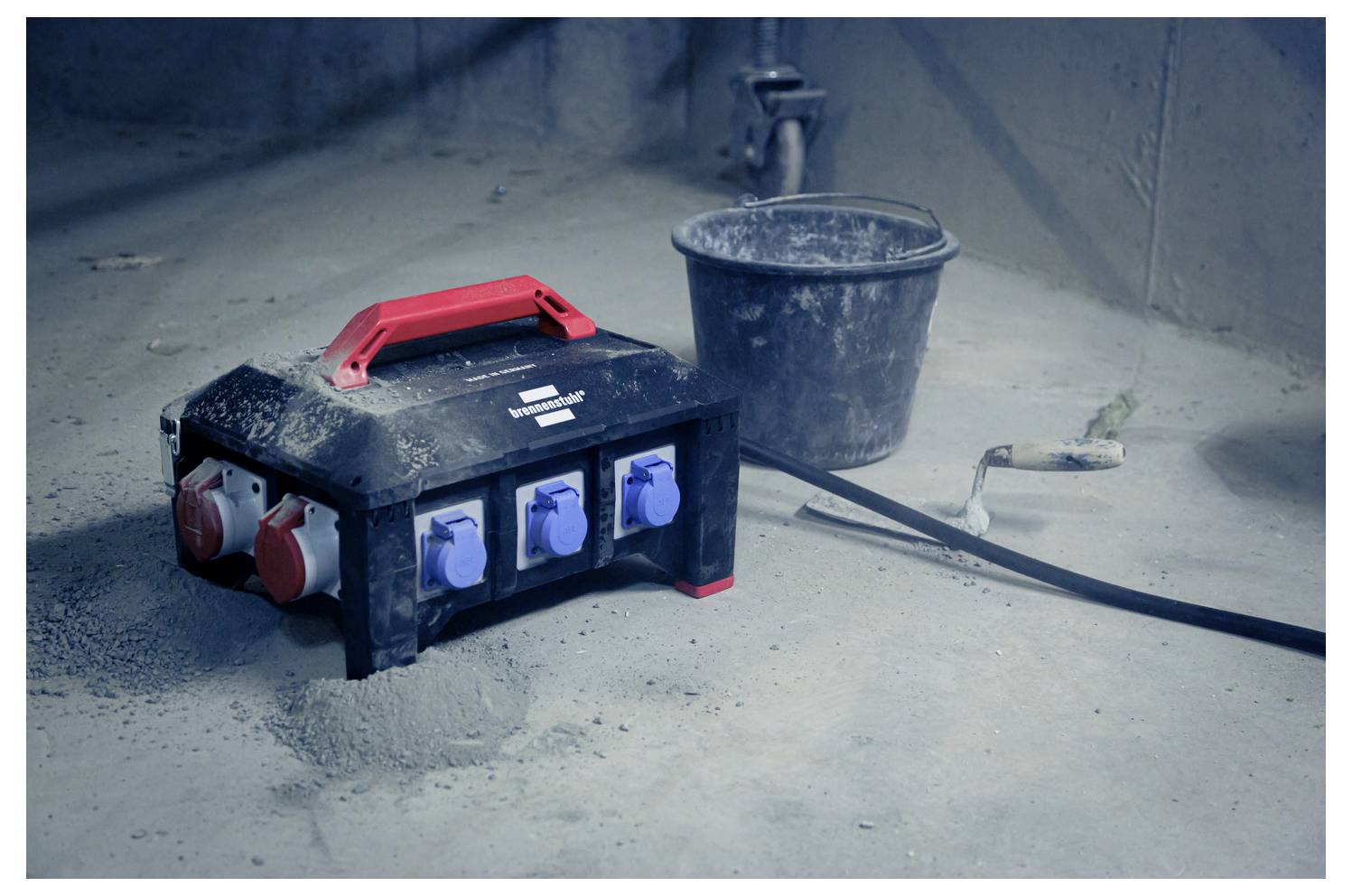

* Do stosowania na placach budowy i do ciągłego użytku na zewnątrz
Sprzęt kategorii 2 (K2 DGUV 203-005): Stosowany do intensywnej eksploatacji przy dużych obciążeniach mechanicznych, fizycznych i chemicznych
Opis tego produktu został przetłumaczony automatycznie.
Z wyłącznikiem FI typu B (wrażliwym na wszystkie prądy) 30mA
Odporny na różne oleje, tłuszcze, benzynę i kwasy, promieniowanie UV i ozon
Samozamykająca się pokrywa z szybkim zwalnianiem i wytrzymałymi zawiasami
* Moc przyłączeniowa od 11 do 22 kVA
Eksploatacja kilku odbiorników w punkcie przyłączenia prądu trójfazowego/wysokiego prądu z systemami wtykowymi zgodnie z IEC 60309
* Nazwa kabla: H07RN-F 5G6.0
* Stopień ochrony: IP44
Prąd znamionowy (FI): 40A
* Liczba biegunów (FI): 4
Liczba wyłączników nadprądowych: 6 (2x LS 400V/16A 3-biegunowy/pin; 6x LS 230V/16A 1-biegunowy/pin)
Wtyk systemowy: CEE 32A 3P + N + PE (5p) 400V
Gniazdo CEE - 16A: CEE 2x 16A 3P+N+PE (5p) 400V
Gniazdo CEE - 32A: CEE 1x 32A 3P+N+PE (5p) 400V
* Gniazda z zestykiem ochronnym: 6
* Do stosowania na placach budowy i do ciągłego użytku na zewnątrz
Sprzęt kategorii 2 (K2 DGUV 203-005): Stosowany do intensywnej eksploatacji przy dużych obciążeniach mechanicznych, fizycznych i chemicznych
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Do stosowania na budowach zgodnie z DGUV 203-006 (dawniej BGI 608) i przy stałym użytkowaniu na zewnątrz
- Sprzęt kategorii 2 (K2 DGUV 203-005): Stosowany w trudnych warunkach pracy z dużymi obciążeniami mechanicznymi, fizycznymi i chemicznymi
- Moc przyłączeniowa od 11 do 22 kVA
- Eksploatacja kilku odbiorników w punkcie przyłączenia prądu trójfazowego/wysokiego prądu z systemami wtykowymi zgodnie z IEC 60309
- Kwalifikuje się dla członków BG Bau
- * Nazwa kabla: H07RN-F 5G6.0
- Stopień ochrony: IP44
- Prąd znamionowy (FI): 40A
- Ilość biegunów (FI): 4
- Liczba wyłączników nadprądowych: 6 (2x LS 400V/16A 3-biegunowy/pin; 6x LS 230V/16A 1-biegunowy/pin)
- Wtyk systemowy: CEE 32A 3P + N + PE (5p) 400V
- Gniazdo CEE - 16A: CEE 2x 16A 3P+N+PE (5p) 400V
- Gniazdo CEE - 32A: CEE 1x 32A 3P+N+PE (5p) 400V
- Gniazda ze stykami ochronnymi: 6
Zakres dostawy
- Profesjonalny rozdzielacz prądu o konstrukcji gumowej BSV 5-32A FI typ B

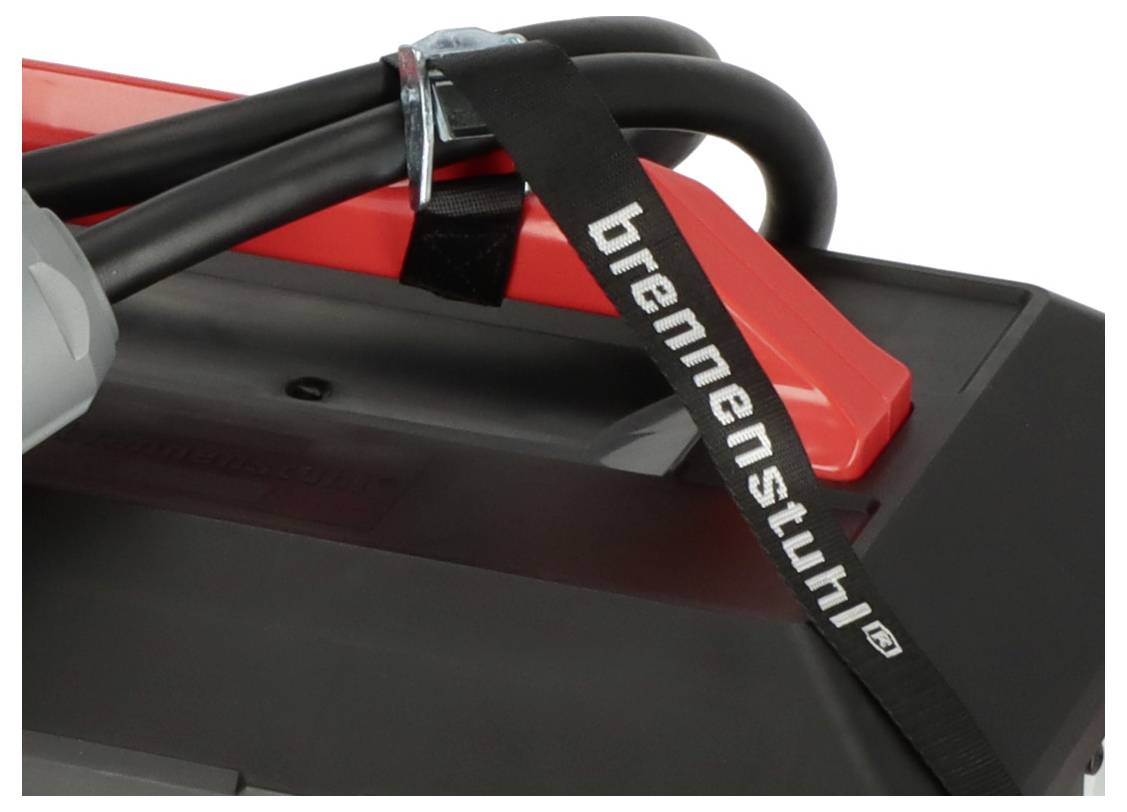

- Pasek mocujący
- Instrukcja obsługi.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
