Name: Serwozawór sterowany Bürkert 5420 134625, 2.5 do 10 bar
Brand: Bürkert
SKU: 1533704
Availability: BackOrder

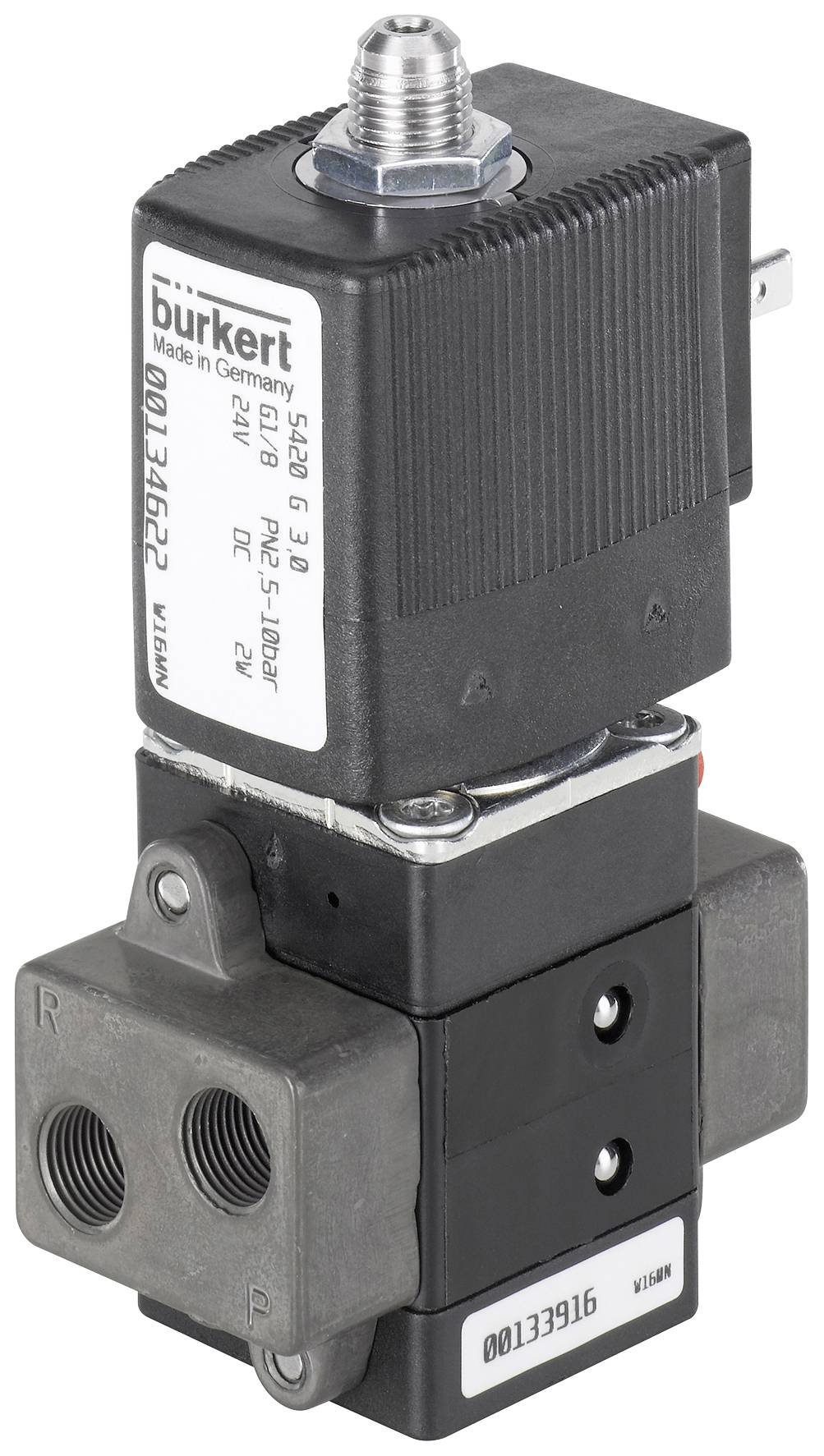

Elektrozawór z przyłączami i etykietą, na której widnieją marka, numer modelu oraz specyfikacje napięcia.

Karta katalogowa (PDF)

Dostawa w śr. 21.10

9 Sztuki

Pokaż produkty alternatywne

Liczba

Sztuki

Suma (829,00 zł / Sztuka)

829,00 zł

673,98 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 99,99 zł

Dostępnych jest tylko 9 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

4/2-drogowy zawór pneumatyczny 5420

kompaktowy zawór
Cewka nakładająca się
Powietrze wywiewane może być dławione
Przyłącze węża, gwintu i kołnierza
Konstrukcja zaworu gniazda

Dane techniczne

Złącze przewodu (1 i 3) G 1/8"
Złącze kabla (2 i 4) G 1/8"
Średnica nominalna 3,0 mm
Wartość QNn powietrze 200 l/min
Zakres ciśnienia 2,5 - 10 bar
Napięcie 230/50 - 60 V / Hz
Medium do pomiaru temperatury od -10 do +60 °C.
Temperatura otoczenia maks. +55 °C
Czas otwierania 30 ms (wzrost ciśnienia od 0 do 90%)
Czas zamykania 20 ms (wzrost ciśnienia od 0 do 90%)
Elektryczny pobór mocy 11 VA (Pociąg), 6 VA (praca)

Rodzaj produktu: Serwozawór sterowany

Napięcie robocze: 230 V/AC

Maksymalne ciśnienie robocze: 10 bar

Materiał obudowy: poliamid

Połączenie pneumatyczne: nakrętka G 1/8

Zakres temperatury roboczej: -10 °C (min)

Temperatura nośnika (zakres): -10 do +60 °C

Numer katalogowy producenta: 134625

Minimalne ciśnienie robocze: 2.5 bar

Minimalna temperatura robocza: -10 °C

Element uszczelniający: NBR

Funkcje pneumatyczne: 4/2 drożny

Waga: 0.312 kg

Maksymalna temperatura medium: +60 °C

Minimalna temperatura medium: -10 °C

Płyn przeznaczony dla zaworu: Powietrze

Średnica nominalna: 3.0 mm

Właściwości pneumatyczne: nakrętka

Szerokość produktu: 122 mm

Wysokość produktu: 65 mm

Standardowe nominalne natężenie przepływu (qnN): 200 l/min

Maksymalna temperatura otoczenia: +55 °C

Minimalna temperatura otoczenia: -10 °C

Obsługa: Sterowany serwomechanizmem

Współczynnik przepływu (Kv): 0

Do pobrania

Karta katalogowa

Karta katalogowa 1533704 Serwozawór sterowany Bürkert 5420 134625, 2.5 do 10 bar

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1533704 Serwozawór sterowany Bürkert 5420 134625, 2.5 do 10 bar

Opis

Typ 5420 to sterowany pilotem 4-drogowy zawór grzybkowy z serwomembranami.
Do przełączania wymagana jest minimalna różnica ciśnień 2,5 bara. Rama
Zawór może być montowany na dwukanałowych płytach przyłączeniowych ze wspólnym zasilaniem ciśnieniowym.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
