Name: skrzynka czujnika/siłownika Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 1 szt.
Brand: Phoenix Contact
SKU: 3565938
Availability: BackOrder

skrzynka czujnika/siłownika Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 1 szt.-0

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

skrzynka czujnika/siłownika

Ilość miejsc sygnałowych

Ilość dystrybutorów

10 gniazd

Alokacja

uproszczona

Karta katalogowa (PDF)

Dostawa w pon. 26.10

Liczba

Sztuki

Suma (349,00 zł / Sztuka)

349,00 zł

283,74 zł

bez VAT (klient biznesowy)

Cena brutto

tylko 49,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Ilość biegunów 3
Napięcie znamionowe UN: 24 V DC
Typ połączenia: wtykowe złącze sprężynowe typu push-in
Szerokość: 30 mm
Wysokość: 49 mm
Materiał obudowy: PBT
Warunki środowiskowe: Warunki środowiskowe
Stopień ochrony: IP67
Temperatura otoczenia (praca): -25 °C ... do 80 °C
Normy/Przepisy: IEC 61076-2-104
Materiał uszczelnienia: FKM
Długość: 203 mm
Materiał powierzchni styku: Ni/Au
Średnica zewnętrzna kabla: 6 mm ... 12 mm
Uwaga dotycząca użytkowania: Nieużywane otwory należy zamknąć przed użyciem. Odpowiednie elementy zamykające można znaleźć w zakładce „Akcesoria”.
Połączenie przewodów: Połączenie przewodów
Uwaga dotycząca montażu: UWAGA: Podczas układania kabli należy przestrzegać dopuszczalnych promieni gięcia, gdyż nadmierne siły gięcia mogą obniżyć stopień ochrony. Złącze należy chronić przed obciążeniami mechanicznymi, np. stosując opaski zaciskowe.
Oznaczenie standardowe: złącze M8
Zastosowanie: Standardowe
Kodowanie: A
Dioda LED: tak
Materiał styku: CuZn
Liczba gniazd: 10
Maksymalne napięcie robocze Umax: 30 V DC
Całkowity prąd znamionowy: 8 A
Maksymalna obciążalność prądowa na ścieżkę: 2 A
Prąd znamionowy na gniazdo: 2 A
Typ połączenia czujnika/siłownika: gniazdo M8
Przypisanie połączenia: Przypisanie połączenia
Gniazdo/biegun = kolor przewodu lub połączenie: 1 / 4 (A) = 1 / 4; 2 / 4 (A) = 2 / 4; 3 / 4 (A) = 3 / 4; 4 / 4 (A) = 4 / 4; 5 / 4 (A) = 5 / 4; 6 / 4 (A) = 6 / 4; 7 / 4 (A) = 7 / 4; 8 / 4 (A) = 8 / 4; 9 / 4 (A) = 9 / 4; 10 / 4 (A) = 10 / 4; 1-10 / 1 (+24 V) = UN; 1-10 / 3 (0 V) = 0 V
Wskaźnik stanu dostępny: tak
Materiał tulei gwintowanej: stop Cu
Materiał uszczelki typu O-ring: FKM
Materiał nośnika styków: PBT
Materiał strony styku kabla bagażnika: stop Cu
Materiał powierzchni styku od strony przewodu magistralnego: cynowany
Przekrój elastycznego kabla sygnałowego: 0,2 mm² ... 1,5 mm²
Elastyczny przekrój przyłącza zasilania: 0,2 mm² ... 1,5 mm²
Przekrój elastycznego kabla sygnałowego AWG: 24 ... 16
Elastyczny przekrój przyłącza zasilania AWG: 24 ... 16
Długość zdjęcia izolacji z przewodu sygnałowego: 10 mm
Długość zdjęcia powłoki: 70 mm (kabel główny)
Moment dokręcania śruby pokrywy: 1 Nm
Moment dokręcania śruby mocującej obudowę: 0,8 Nm
Materiał do zalewania: PUR
Materiał styku nośnika kabla magistralnego po stronie: PA
Diagnostyka lokalna: Dioda LED napięcia zasilania zielona; Dioda LED wskaźnika stanu wejścia/wyjścia żółta
Funkcja monitorowana: Napięcie zasilania
Reprezentacja optyczna: zielona dioda LED
Rozmiar klucza do nakrętki łączącej: 24 mm
Rozmiar klucza do nakrętki zabezpieczającej: 24 mm

Opakowanie: sztuka

Rodzaj produktu: skrzynka czujnika/siłownika

Ilość miejsc sygnałowych: 10

Alokacja: uproszczona

Model katalogowy producenta: SACB-10/3-L-PTP-M8 HD

Przewody zbiorcze: Tak

Ilość dystrybutorów: 10 gniazd

Wskaźnik stanu: z LED

Rodzaj sygnału: PNP

Połączenie komponentów: Wciskane złącze sprężynowo-klatkowe

Szerokość produktu: 30 mm

Długość produktu: 203 mm

: IP67

Dopuszczalny prąd na gniazdo: 2 A

Prąd łączny: 8 A

Maksymalna temperatura: 80 °C

Minimalna temperatura: -25 °C

Maksymalne pole przekroju poprzecznego: 1.5 mm²

Minimalne pole przekroju: 0.2 mm²

Złącze terminali przyłączeniowych: Złącze żeńskie M8

Materiał obudowy: PBT

Łączna ilość styków: 3

Numer katalogowy producenta: 1197625

Zawartość: 1 szt.

Ilość styków: 3

Wysokość produktu: 49 mm

Całkowita obciążalność: 8 A

Obciążalność prądowa sygnału I/O: 2 A

Napięcie robocze: 24 V

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Ilość miejsc sygnałowych

Ilość dystrybutorów

Opakowanie

skrzynka czujnika/siłownika Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 1 szt.

Numer produktu3565938

Dostawa w pon. 26.10

Conrad Electronic

Ten produkt

10 gniazd

sztuka

Sztuki

Min.: 1

Vielfache: 1

349,00 zł^*

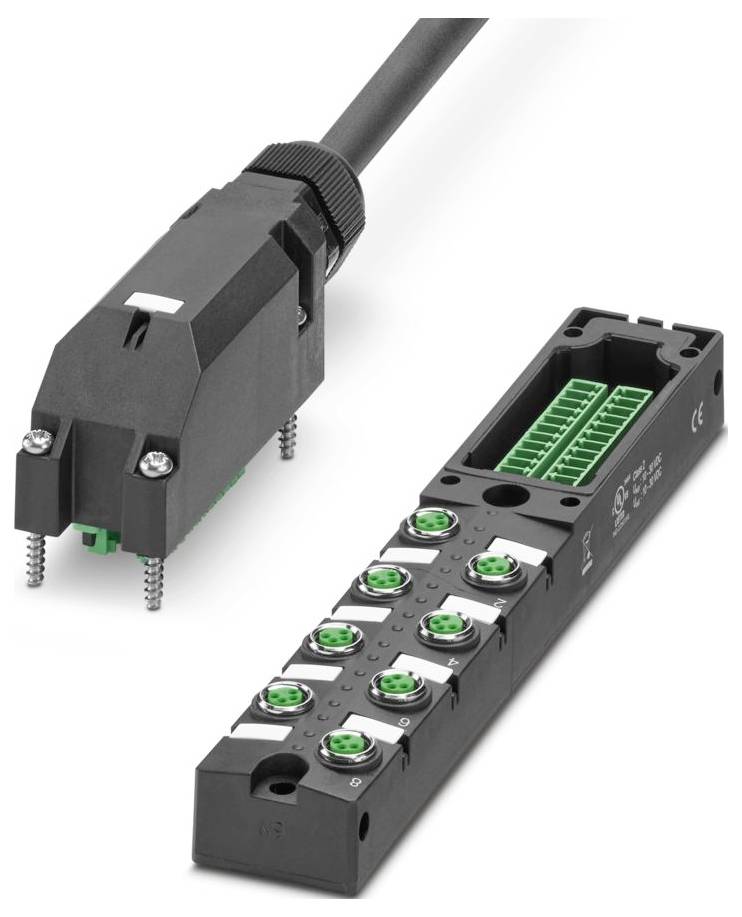

skrzynka czujnika/siłownika Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 1 szt.

Numer produktu3565886

Dostawa w śr. 21.10

30 sztukaConrad Electronic

4-drożny

sztuka

Sztuki

Min.: 1

Vielfache: 1

689,00 zł^*

skrzynka czujnika/siłownika Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 1 szt.

Numer produktu3565909

Dostawa w śr. 21.10

71 sztukaConrad Electronic

4-drożny

sztuka

Sztuki

Min.: 1

Vielfache: 1

359,00 zł^*

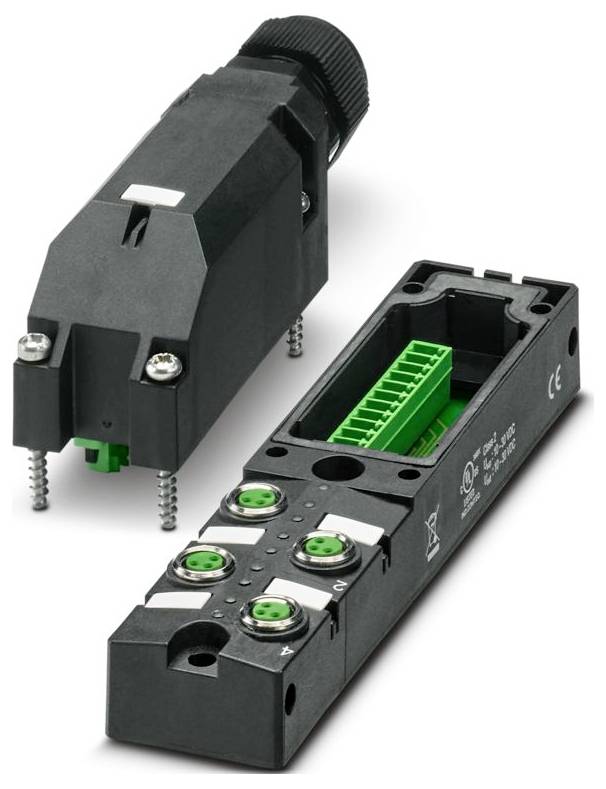

skrzynka czujnika/siłownika Phoenix Contact SACB- 4/3-L-C-M8 HD 1197589 1 szt.

Numer produktu3566244

Niedostępne

Conrad Electronic

3-drożny

sztuka

Sztuki

Min.: 1

Vielfache: 1

259,00 zł^*

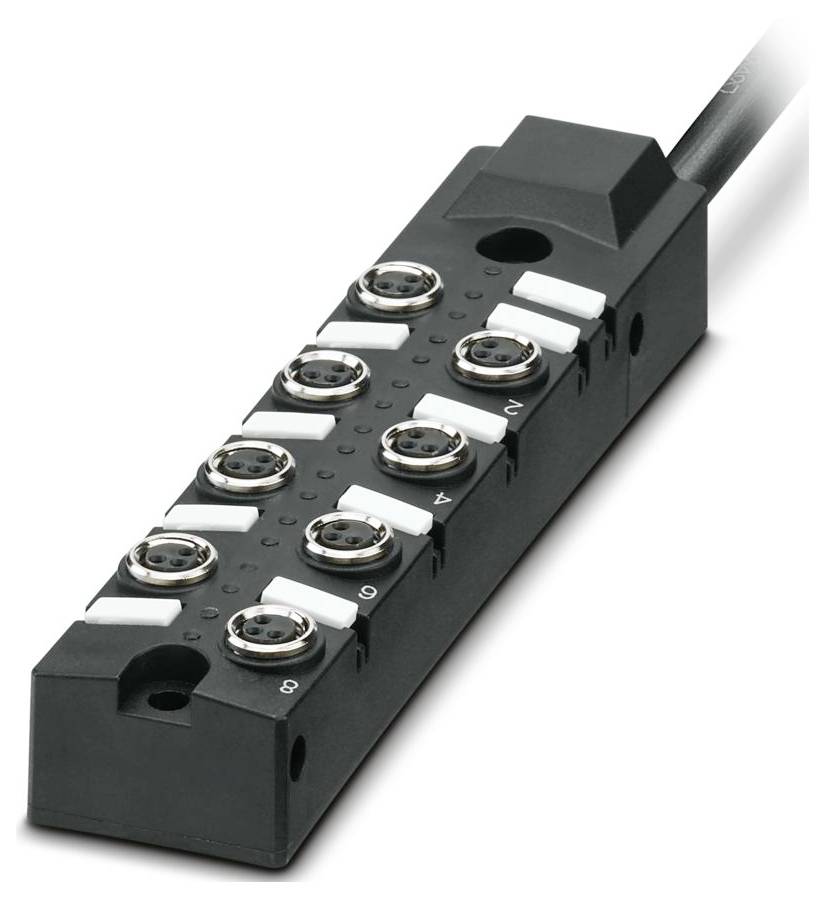

skrzynka czujnika/siłownika Phoenix Contact SACB- 8/3-L- 2,5PUR-M8 HD 1283016 50 szt.

Numer produktu3568146

Niedostępne

Conrad Electronic

4-drożny

Sztuki

Min.: 1

Vielfache: 1

14 899,00 zł^*

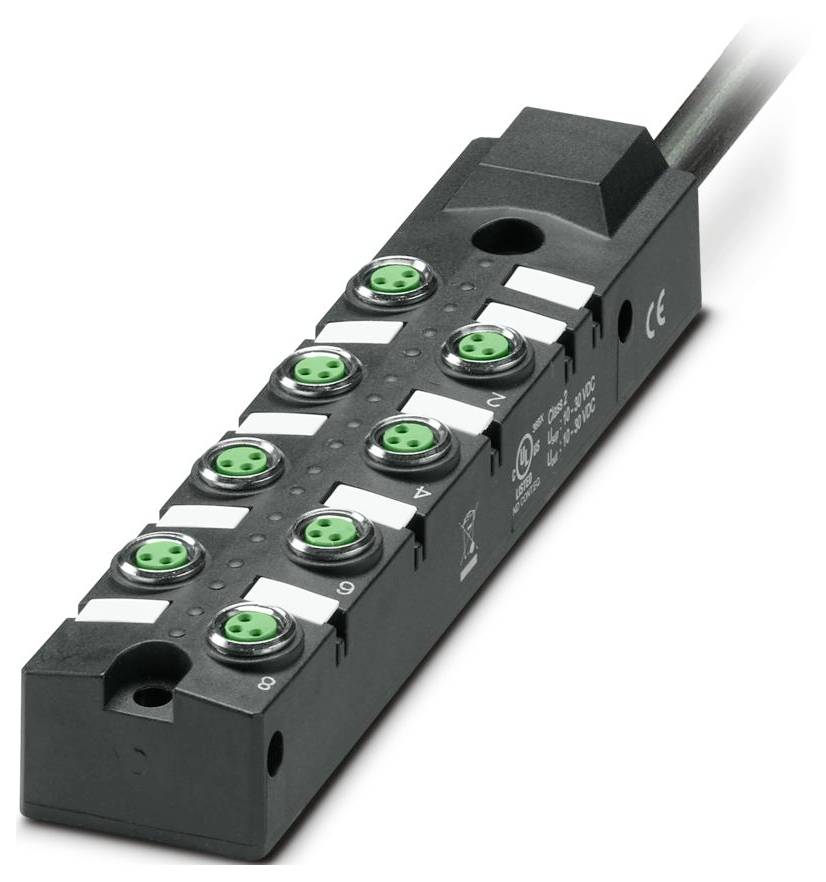

skrzynka czujnika/siłownika Phoenix Contact SACB- 8/3-L- 3,0PUR-M8 HD 1197331 1 szt.

Numer produktu3566160

Niedostępne

Conrad Electronic

4-drożny

Sztuki

Min.: 1

Vielfache: 1

339,00 zł^*

skrzynka czujnika/siłownika Phoenix Contact SACB- 8/3-L- 7,5PUR-M8 HD 1197332 1 szt.

Numer produktu3566165

Niedostępne

Conrad Electronic

4-drożny

Sztuki

Min.: 1

Vielfache: 1

399,00 zł^*

skrzynka czujnika/siłownika Phoenix Contact SACB- 8/3-L-20,0PUR-M8 HD 1197338 1 szt.

Numer produktu3566168

Niedostępne

Conrad Electronic

4-drożny

Sztuki

Min.: 1

Vielfache: 1

599,00 zł^*

skrzynka czujnika/siłownika Phoenix Contact SACB- 8/3-L-30,0PUR-M8 HD 1197339 1 szt.

Numer produktu3566183

Niedostępne

Conrad Electronic

4-drożny

Sztuki

Min.: 1

Vielfache: 1

739,00 zł^*

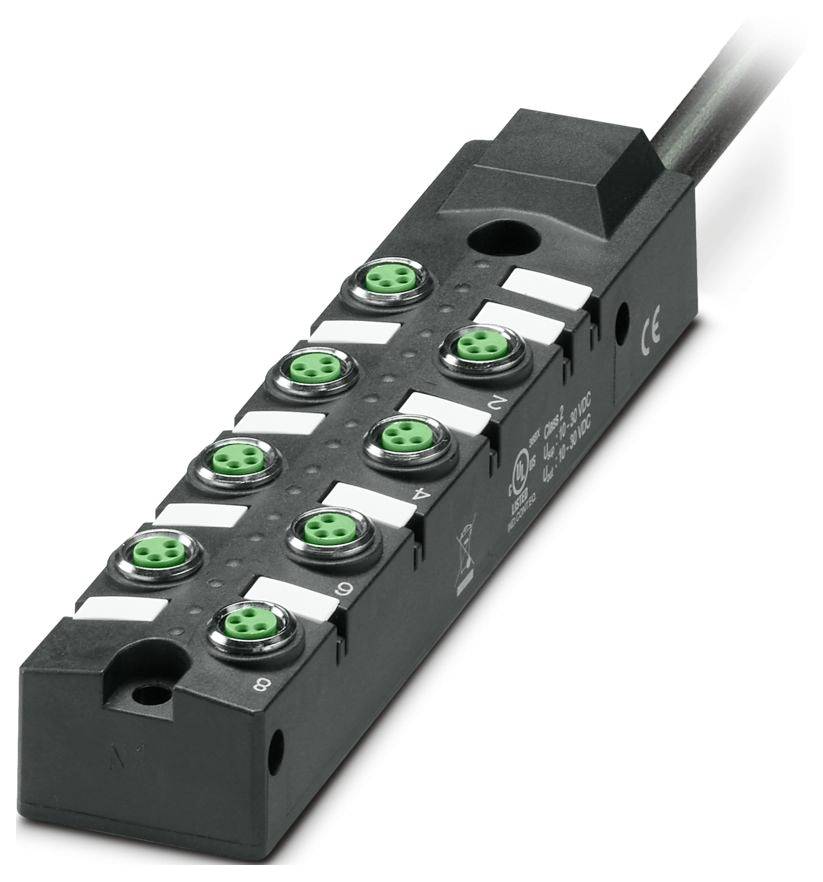

skrzynka czujnika/siłownika Phoenix Contact SACB- 8/4-L-20,0PUR-M8 HD 1197340 1 szt.
