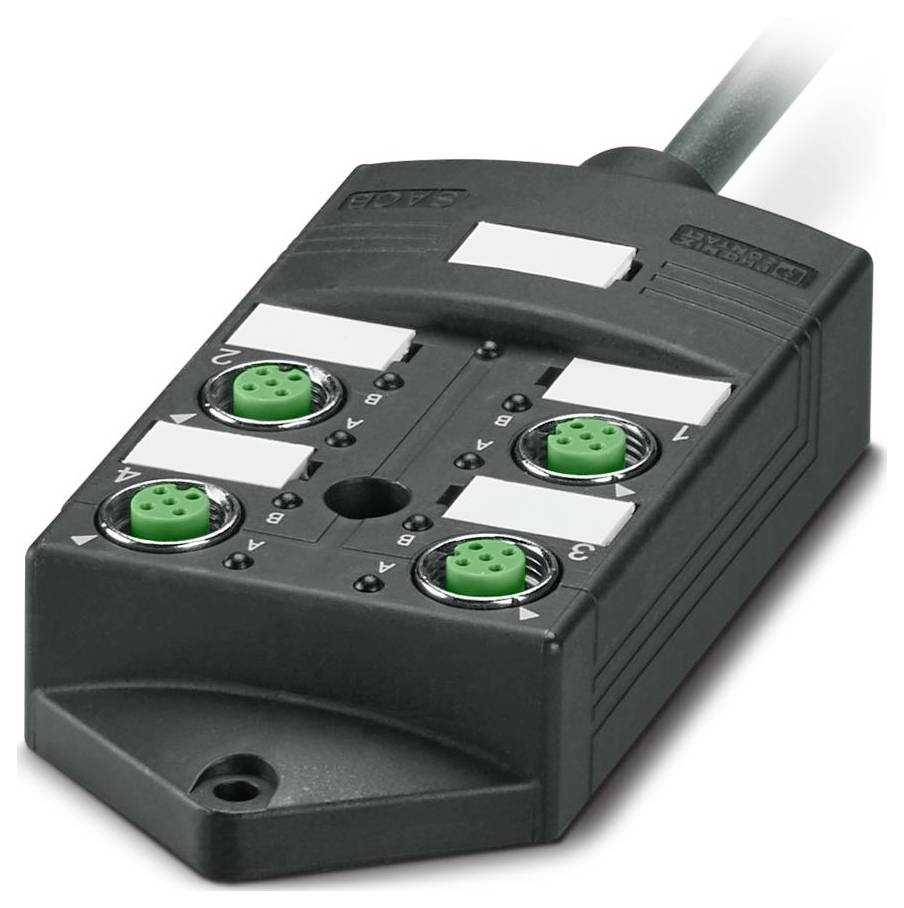

Zdjęcie poglądowe
skrzynka czujnika/siłownika Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 26 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
skrzynka czujnika/siłownika
Ilość miejsc sygnałowych
4
Ilość dystrybutorów
3-drożny
Alokacja
uproszczona
Model katalogowy producenta
SACB-4/ 4-L-15,0PUR SCO
Karta katalogowa (PDF)
Suma (11 999,00 zł / Sztuka)
11 999,00 zł
9755,28 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Liczba słupów: 7
- Napięcie znamionowe UN: 24 V DC
- Klasa palności zgodnie z UL 94: V0
- Warunki środowiskowe: Warunki środowiskowe
- Klasa ochrony: IP65; IP67; IP69K
- Temperatura otoczenia (praca): -30 °C ... 90°C
- Normy/Przepisy: IEC 61076-2-101
- Materiał uszczelnienia: NBR
- Materiał powierzchni styku: pozłacany
- Średnica zewnętrzna przewodu 6.90 mm ±0.2 mm
- Uwaga dotycząca użytkowania: Nieużywane otwory należy zamknąć przed użyciem. Odpowiednie elementy zamykające można znaleźć w zakładce „Akcesoria”.
- Obudowa zewnętrzna, materiał: PUR
- Materiał przewodnika: gołe pasma miedziane
- Długość przewodu: 15 m
- Przekrój przewodu: 4x 0,34 mm² (przewód sygnałowy); 3x 0,75 mm² (przewód zasilający)
- Uwaga dotycząca montażu: UWAGA: Podczas układania kabli należy przestrzegać dopuszczalnych promieni gięcia, gdyż nadmierne siły gięcia mogą obniżyć stopień ochrony. Złącze należy chronić przed obciążeniami mechanicznymi, np. stosując opaski zaciskowe.
- Oznaczenie standardowe: złącze M12
- Obudowa zewnętrzna, kolor: czarny RAL 9005
- Zastosowanie: Standardowe, rozszerzone wymagania
- Inne właściwości odpornościowe: dobra odporność na kwasy, zasady i rozpuszczalniki
- Kodowanie: A
- Materiał styku: stop Cu
- Napięcie probiercze: 2000 V
- Liczba gniazd: 4
- Maksymalne napięcie robocze Umax: 30 V DC
- Całkowity prąd znamionowy: 12 A
- Maksymalna obciążalność prądowa na ścieżkę: 2 A
- Prąd znamionowy na gniazdo: 4 A
- Przypisanie połączenia: Przypisanie połączenia
- Szczelina/biegun = kolor przewodu lub połączenie: 1 / 4 (A) = WH;2 / 4 (A) = GN;3 / 4 (A) = YE;4 / 4 (A) = GY;1-4 / 1 (+ 24 V) = BN;1-4 / 3 (0 V) = BU;1-4 / 5 (PE) = GNYE
- Wskaźnik stanu dostępny: tak
- Materiał tulei gwintowanej: Odlew cynkowy; PBT; PUR
- Materiał nośnika styków: PA
- PUR/PVC czarny [PUR]: PUR/PVC czarny [PUR]
- Masa liniowa: 77,9 kg/km
- AWM UL style 20549
- Ekranowany: nie
- Typ kabla: PUR/PVC czarny [PUR]
- Budowa żyły kabla sygnałowego: 19 x 0,15 mm
- Linia sygnałowa AWG: 22
- Konstrukcja przewodu zasilającego: 42x 0,15 mm
- Zasilanie AWG: 18
- Średnica przewodu wraz z izolacją: 1,3 mm ±0,1 mm (przewód sygnałowy); 1,8 mm ±0,1 mm (przewód zasilający)
- Materiał izolacji przewodu: PVC
- Pojedynczy przewód, kolor: brązowy, niebieski, zielono-żółty, biały, zielony, żółty, szary
- Grubość ścianki wewnętrznej: ≥ 0,15 mm
- Grubość ścianki zewnętrznej: ≥ 0,38 mm
- Całkowite splątanie: żyły splątane warstwami
- Napięcie znamionowe kabla: 300 V
- Minimalny promień gięcia przy montażu na stałe: 7,5 x D
- Minimalny promień gięcia przy elastycznym ułożeniu: 10 x D
- Najmniejszy promień gięcia, przy montażu na stałe: 52 mm
- Najmniejszy promień gięcia, montaż elastyczny: 69 mm
- Nośność dynamiczna (zginanie): Maksymalna liczba cykli gięcia: 1 500 000, promień gięcia: 69 mm, odległość przesuwu: 2 m, prędkość przesuwu: 2 m/s
- Ognioodporność: DIN EN 50265
- Odporność na olej: zgodnie z VDE 0472 część 803
- Cechy szczególne: bez silikonu
- Rodzaj produktu
skrzynka czujnika/siłownika
- Ilość miejsc sygnałowych
4
- Alokacja
uproszczona
- Model katalogowy producenta
SACB-4/ 4-L-15,0PUR SCO
- Przewody zbiorcze
Tak
- Ilość dystrybutorów
3-drożny
- Wskaźnik stanu
z LED
- Połączenie komponentów
złącze
- Długość produktu
15 m
IP65
IP67
IP69K
- Dopuszczalny prąd na gniazdo
4 A
- Prąd łączny
12 A
- Maksymalna temperatura
90 °C
- Minimalna temperatura
-30 °C
- Maksymalne pole przekroju poprzecznego
0.75 mm²
- Minimalne pole przekroju
0.34 mm²
- Złącze terminali przyłączeniowych
Złącze żeńskie M12
- Łączna ilość styków
4
- Numer katalogowy producenta
1687912
- Zawartość
26 szt.
- Długość kabla
15 m
- Ilość styków
4
- Całkowita obciążalność
12 A
- Obciążalność prądowa sygnału I/O
2 A
- Kolor obudowy
czarny
- Napięcie robocze
24 V
- Napięcie znamionowe
24 V
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3572808 skrzynka czujnika/siłownika Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 26 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3572808 skrzynka czujnika/siłownika Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 26 szt.
Opis
Skrzynka rozdzielcza, zastosowanie: standardowe, wymagania rozszerzone, liczba gniazd: 4, liczba biegunów: 4, kodowanie: A, konfiguracja gniazd: pojedyncza, wskaźnik stanu: tak; podłączenie linii magistralnej: połączenie stałe 180°, PUR/PVC, długość kabla: 15 m, ekranowanie: nie
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
