Zdjęcie poglądowe

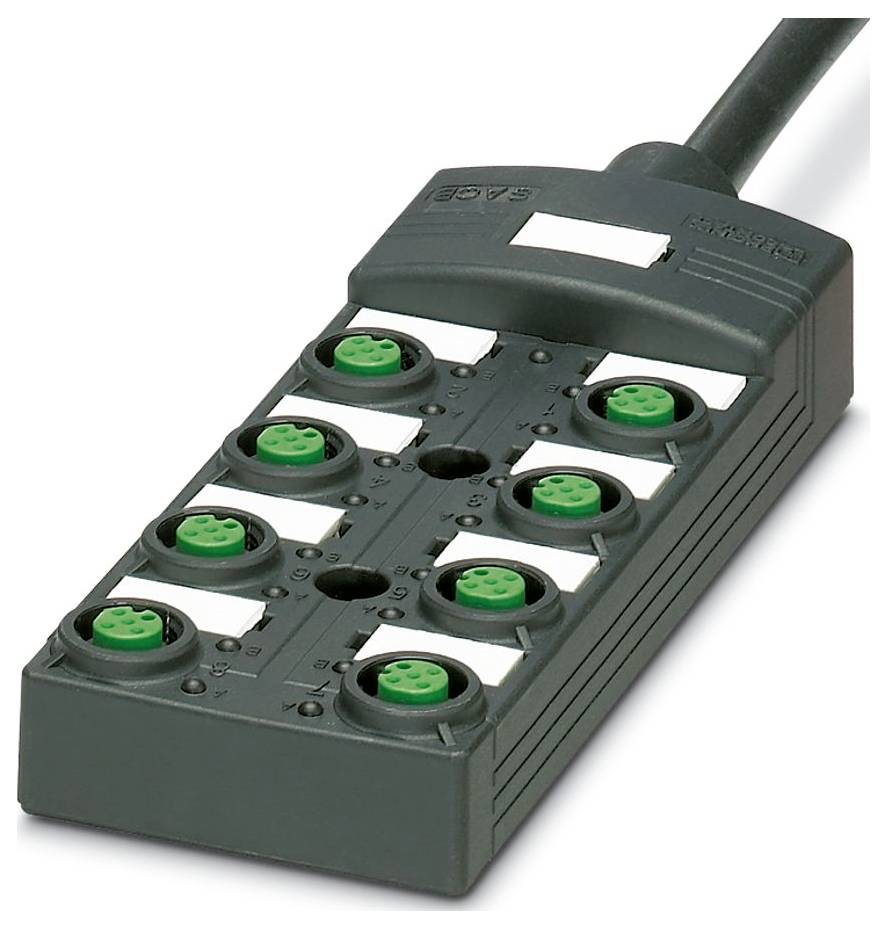

skrzynka czujnika/siłownika Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 50 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
skrzynka czujnika/siłownika
Ilość miejsc sygnałowych
8
Ilość dystrybutorów
4-drożny
Model katalogowy producenta
SACB-8/ 8-L-15,0PUR SCO P
Przewody zbiorcze
Tak
Karta katalogowa (PDF)
Suma (21 299,00 zł / Sztuka)
21 299,00 zł
17 316,26 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Liczba słupów: 11
- Napięcie znamionowe UN: 24 V DC
- Szerokość: 54 mm
- Wysokość: 23 mm
- Klasa palności zgodnie z UL 94: V0
- Warunki środowiskowe: Warunki środowiskowe
- Stopień ochrony: IP65/IP67
- Temperatura otoczenia (praca): -25 °C ... do 80 °C
- Normy/Przepisy: IEC 61076-2-101
- Długość: 149 mm
- Materiał powierzchni styku: pozłacany
- Średnica zewnętrzna przewodu 8.50 mm ±0.2 mm
- Uwaga dotycząca użytkowania: Nieużywane otwory należy zamknąć przed użyciem. Odpowiednie elementy zamykające można znaleźć w zakładce „Akcesoria”.
- Obudowa zewnętrzna, materiał: PUR
- Materiał przewodnika: gołe pasma miedziane
- Długość przewodu: 15 m
- Przekrój przewodu: 8x 0,34 mm² (przewód sygnałowy); 3x 0,75 mm² (przewód zasilający)
- Połączenie przewodów: Połączenie przewodów
- Uwaga dotycząca montażu: UWAGA: Podczas układania kabli należy przestrzegać dopuszczalnych promieni gięcia, gdyż nadmierne siły gięcia mogą obniżyć stopień ochrony. Złącze należy chronić przed obciążeniami mechanicznymi, np. stosując opaski zaciskowe.
- Oznaczenie standardowe: złącze M12
- Obudowa zewnętrzna, kolor: czarny RAL 9005
- Zastosowanie: Standardowe
- Inne właściwości odpornościowe: dobra odporność na kwasy, zasady i rozpuszczalniki
- Rezystancja izolacji: ≥ 5 MΩ*km
- Materiał styku: stop Cu
- Liczba gniazd: 8
- Maksymalne napięcie robocze Umax: 30 V DC
- Całkowity prąd znamionowy: 12 A
- Maksymalna obciążalność prądowa na ścieżkę: 2 A
- Prąd znamionowy na gniazdo: 4 A
- Moment dokręcania dla gniazda kabla czujnika/siłownika: 0,4 Nm
- Przypisanie połączenia: Przypisanie połączenia
- Gniazdo/biegun = kolor przewodu lub połączenie: 1 / 4 (A) = WH; 2 / 4 (A) = GN; 3 / 4 (A) = YE; 4 / 4 (A) = GY; 5 / 4 (A) = PK; 6 / 4 (A) = RD; 7 / 4 (A) = BK; 8 / 4 (A) = VT; 1-8 / 1 (+ 24 V) = BN; 1-8 / 3 (0V) = BU; 1-8 / 5 (PE) = GNYE
- Wskaźnik stanu dostępny: tak
- Materiał tulei gwintowanej: PBT;PBT;PUR
- Materiał uszczelki typu O-ring: NBR
- Materiał nośnika styków: PA
- Moment dokręcania śruby mocującej obudowę: 0,5 Nm
- PUR/PVC czarny [PUR]: PUR/PVC czarny [PUR]
- Masa liniowa: 107,4 kg/km
- Styl UL AWM: 20549 (80°C / 300 V)
- Ekranowany: nie
- Typ kabla: PUR/PVC czarny [PUR]
- Budowa żyły kabla sygnałowego: 19 x 0,15 mm
- Linia sygnałowa AWG: 22
- Konstrukcja przewodu zasilającego: 42x 0,15 mm
- Zasilanie AWG: 18
- Średnica przewodu wraz z izolacją: 1,3 mm ±0,1 mm (przewód sygnałowy); 1,8 mm ±0,1 mm (przewód zasilający)
- Materiał izolacji przewodu: PVC
- Przewód jednożyłowy, kolor: brązowy, niebieski, zielono-żółty, biały, zielony, żółty, szary, różowy, czerwony, czarny, fioletowy
- Grubość ścianki wewnętrznej: ≥ 0,15 mm
- Grubość ścianki zewnętrznej: ≥ 0,38 mm
- Całkowite splątanie: żyły splątane warstwami
- Napięcie znamionowe kabla: 300 V AC
- Minimalny promień gięcia przy montażu na stałe: 7,5 x D
- Minimalny promień gięcia przy elastycznym ułożeniu: 10 x D
- Minimalny promień gięcia, przy montażu na stałe: 64 mm
- Najmniejszy promień gięcia, montaż elastyczny: 85 mm
- Nośność dynamiczna (zginanie): Maksymalna liczba cykli zginania: 1 500 000, promień gięcia: 10 x D, odległość przesuwu: 2 m, prędkość przesuwu: 2 m/s
- Ognioodporność: DIN EN 50265
- Odporność na olej: zgodnie z VDE 0472 część 803
- Cechy szczególne: bez silikonu
- Maksymalna rezystancja przewodu: ≤ 53 Ω/km (linia sygnałowa); ≤ 26 Ω/km (linia energetyczna)
- Napięcie probiercze przewód/przewód: 2000 V (50 Hz, 5 min.)
- Rodzaj produktu
skrzynka czujnika/siłownika
- Ilość miejsc sygnałowych
8
- Model katalogowy producenta
SACB-8/ 8-L-15,0PUR SCO P
- Przewody zbiorcze
Tak
- Ilość dystrybutorów
4-drożny
- Wskaźnik stanu
z LED
- Rodzaj sygnału
PNP
- Połączenie komponentów
złącze żeńskie M12
- Szerokość produktu
54 mm
- Długość produktu
149 mm
IP65
IP67
- Dopuszczalny prąd na gniazdo
4 A
- Prąd łączny
12 A
- Maksymalna temperatura
80 °C
- Minimalna temperatura
-25 °C
- Maksymalne pole przekroju poprzecznego
0.75 mm²
- Minimalne pole przekroju
0.34 mm²
- Złącze terminali przyłączeniowych
Złącze żeńskie M12
- Materiał obudowy
PBT
- Łączna ilość styków
4
- Numer katalogowy producenta
1118567
- Zawartość
50 szt.
- Długość kabla
15 m
- Ilość styków
4
- Wysokość produktu
23 mm
- Całkowita obciążalność
12 A
- Obciążalność prądowa sygnału I/O
2 A
- Głębokość produktu
149 mm
- Napięcie robocze
24 V
- Napięcie znamionowe
24 V
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3564675 skrzynka czujnika/siłownika Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 50 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3564675 skrzynka czujnika/siłownika Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 50 szt.
Opis
Skrzynka rozdzielcza, zastosowanie: standardowa, liczba gniazd: 8, liczba biegunów: 4, wskaźnik stanu: tak, PNP; podłączenie linii magistralnej: połączenie stałe, PUR/PVC, długość kabla: 15 m, ekranowanie: nie
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
