Sonda różnicowa - zestaw Teledyne LeCroy Probe
EAN:
Numer producenta
Numer produktu
1 Sztuki
Liczba
Suma (8454,47 zł / Sztuka)
8454,47 zł
10 399,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
Teledyne LeCroy 200MHz, 3,5pF,1M aktywna sonda różnicowa, 20V
- 10:1
- Szerokość pasma 200 MHz
Dane techniczne
- Wymiary głowicy sondy: 116 x 22 x 15 mm
- Wymiary modułu sterującego: 124 x 49 x 27 mm
- Rodzaj produktu
Sonda różnicowa - zestaw
- Pasmo przenoszenia
200 MHz
- Dzielnik
10:1
- Czas narastania
1.75 ns
- Napięcie znamionowe
20 V
- Pojemność wejściowa
3.5 pF
- Opornik wejścia
1 M Ω
- Typ
różnicowa
fabryczna (bez certyfikatu)
- Waga
172 g
- Kategoria pomiarowa
CAT III 1000 V
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2585980 Sonda różnicowa - zestaw Teledyne LeCroy Probe
Opis
Nowa niskonapięciowa sonda różnicowa T3LVD20-200 firmy Teledyne Test Tools to szerokopasmowa, niskonapięciowa, aktywna sonda różnicowa o szerokości pasma 200 MHz, ±20 V (DC + Pk AC), szybkie i dokładne przechwytywanie przebiegu, pomiar 2% dokładność i niskie obciążenie obwodu testowego. Sonda ta może być używana z dowolnym oscyloskopem z wejściem BNC 50 Ω lub 1 MΩ.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Główne cechy
- Dokładne i łatwe pomiary napięcia
- Duża przepustowość 200 MHz
- Wejście sygnału różnicowego ±20V (DC + Szczytowe AC)
- Wysoka impedancja wejściowa różnicowa 1 MΩ /< 3,5 pF
- Maksymalne napięcie w trybie wspólnym ±60V
- Połączone pomiary jednostronne i różnicowe
- Do użytku z dowolnym oscyloskopem z wejściem 50 Ω lub 1 MΩ i złączem BNC
- Ochrona przeciwprzepięciowa z dwoma wskaźnikami
- Zastosowania
- Wbudowana konstrukcja zasilania niskonapięciowego i pomiary komponentów
- RTV i AGD niskonapięciowe AGD
- Rozwój systemów fotowoltaicznych (PV) dla gospodarstw domowych i przemysłu Projektowanie systemów
- Elektronika sterująca przemysłowa i wojskowa
- Magistrale jednokierunkowe i różnicowe (CAN, CAN FD, LIN, I2C, SPI, MIL-STD-1553B, UART, ARINC429 itp.)
- Badania i rozwój
- Uniwersytety, elektronika ogólna i edukacja

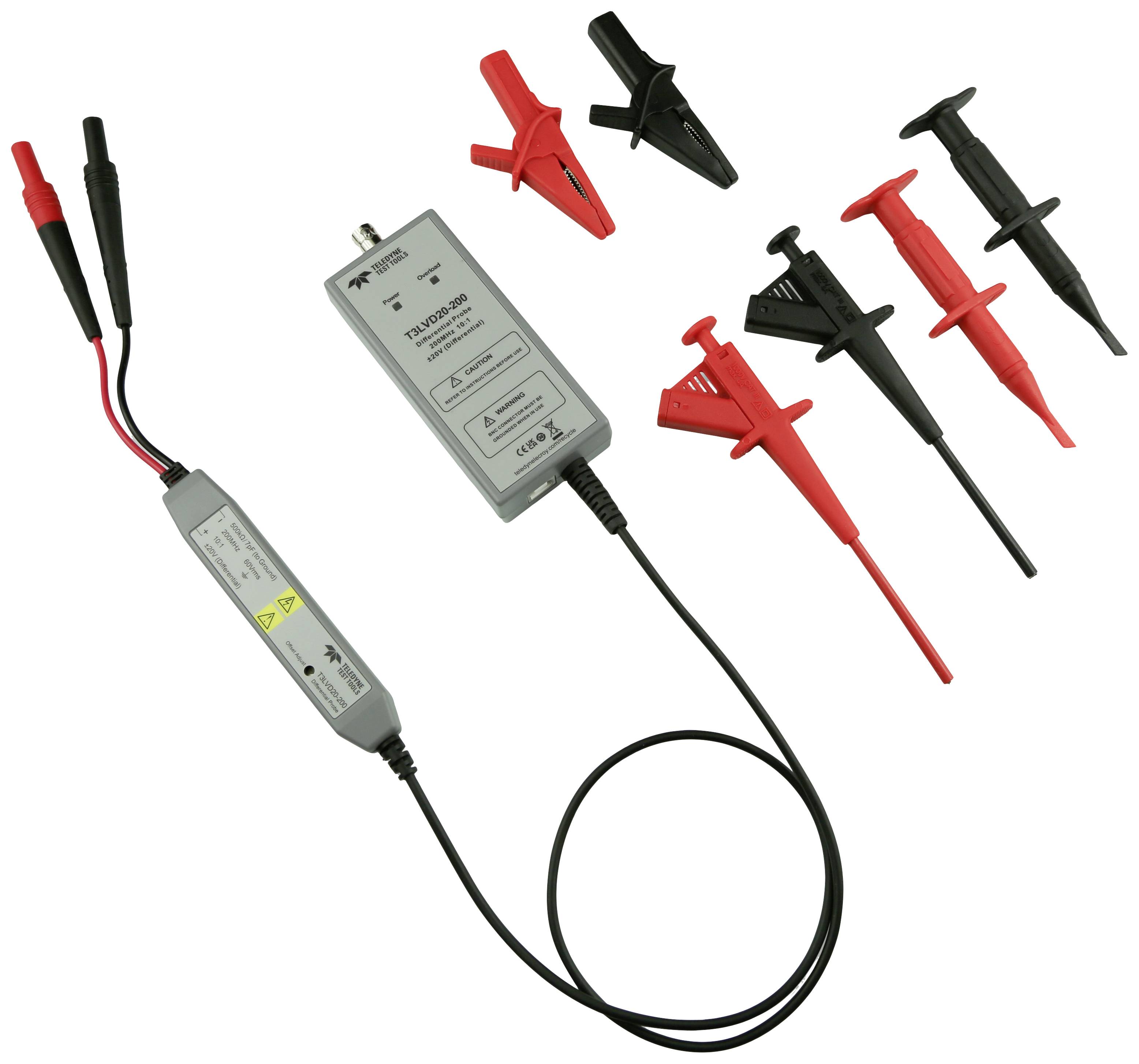

Zakres dostawy
- Pojedyncza aktywna sonda
- 2x zacisk krokodylkowy
- 2x zaciski chwytaka
- 2x haki testowe
- 1x przejściówka przejściowa BNC 50Ω
- 1x kabel wyjściowy BNC
- 1 kabel USB
- 1x zasilacz sieciowy USB z gniazdem ściennym
- 1x instrukcja obsługi
- 1x raport z kalibracji
