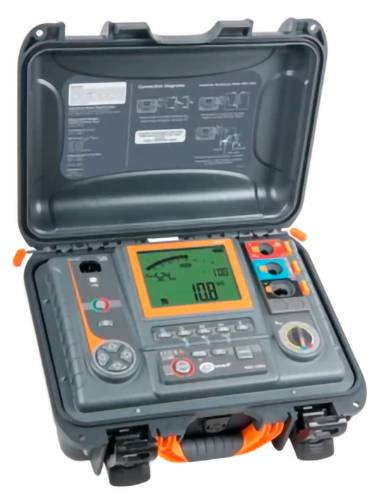

Sonel Isolationsqualitäts-Analysator MIC-15K1 Miernik rezystancji izolacji 15000 V
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (20 080,49 zł / Sztuka)
20 080,49 zł
24 699,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Analizator jakości izolacji MIC-15k1
- Badania urządzeń ograniczających przepięcia (SPD).
- Wskaźnik rozładowania niezupełnego (PDI).
- Pomiar prądów polaryzacyjnych i depolaryzacyjnych (PDC).
- Diagnostyka układów izolacyjnych poprzez standardowe pomiary IR, DAR, PI, SV, RT, DD.
- Rezystancja elektryczna badanych próbek - oznaczenie napięcia przebicia.
- Wysoka odporność na zakłócenia elektromagnetyczne gwarantuje nieprzerwaną pracę w elektrowniach oraz w bezpośrednim sąsiedztwie linii wysokiego napięcia do 1200 kV prądu przemiennego i 800 kV prądu stałego.
- Stopniowe zwiększanie napięcia probierczego w określonym czasie (RT - test rampowy) pozwala na lokalne wykrycie wyładowań niezupełnych na badanym obiekcie.
- Wydajny falownik o mocy wyjściowej ~150 W umożliwia lokalizację zwarć następującymi metodami: wizualną (gdy przewody i kable są widoczne na całej długości), reflektometryczną, detektorem fal sejsmiczno-akustycznych lub przy użyciu ramki A wskazującej kierunek zwarcia (jednak przewód musi być zakopany w ziemi i mieć kontakt z ziemią).
- Kompatybilny z oprogramowaniem zewnętrznym.
- Pamięć: 990 komórek.
- Czas pracy na jednym ładowaniu akumulatora: ok. 5 godzin.
- Praca na wysokościach do 3000 m n.p.m.
Dane techniczne
- Rodzaj produktu
Miernik rezystancji izolacji
- Napięcie probiercze
15000 V
- Funkcje pomiarowe
rezystancja izolacji
fabryczna (bez certyfikatu)
- Interfejs
USB
Bluetooth
IP67
IP40
- Zasilanie
Akumulator LiFePO4 (13,2 V; 5,0 Ah)
- Wymiary
(D x S x W) 390 x 308 x 172 mm
- Waga
6.6 kg
- Wyświetlacz
Segmenty LED
- Maksymalna częstotliwość
60 Hz
- Zakres częstotliwości
60 Hz (max)
- Maksymalny zakres pomiarowy napięcia
15000 V
- Kategoria pomiarowa
CAT IV 1000 V
CAT IV 600 V
- Szerokość produktu
308 mm
- Wysokość produktu
172 mm
- Długość produktu
390 mm
Do pobrania
Karta katalogowa
Karta katalogowa 3763609 Sonel Isolationsqualitäts-Analysator MIC-15K1 Miernik rezystancji izolacji 15000 V
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3763609 Sonel Isolationsqualitäts-Analysator MIC-15K1 Miernik rezystancji izolacji 15000 V
Opis
Przyrząd pomiarowy MIC-15k1 został opracowany w celu pomiaru rezystancji izolacji elementów układów wytwarzania i zasilania, np.:
• Kable jedno- i wielożyłowe,
• Transformatory,
• Silniki i generatory,
• Kondensatory, izolatory i inne urządzenia znajdujące się w podstacjach
Zostaną wykorzystane.
Ten tester izolacji jest szczególnie przydatny do pomiarów w obszarach o bardzo dużych zakłóceniach elektromagnetycznych, np. w stacjach elektroenergetycznych z napięciem przemiennym 1200 kV i stałym 800 kV. Dzięki napięciu probierczemu 15 kV (zgodnie z NSI/NETA ATS-2009 TABELE 100.1) urządzenie testowe może być stosowane do badania obiektów o napięciu nominalnym 34,5 kV.
Funkcje
Wysokosprawny falownik wysokiego napięcia o napięciu testowym 15 kV i prądzie do 10 mA, umożliwiający pomiar rezystancji izolacji do 40 TΩ. Osiągnięcie takiego wyniku sprawia, że
Przyrządy pomiarowe bez konkurencji. Pomiar rezystancji metodą 3-żyłową, wykonywany kablem „GUARD”, eliminuje prądy upływu powierzchniowego spowodowane zanieczyszczeniem izolacji, zwiększając tym samym wiarygodność uzyskanych wyników.
Wyświetlane są następujące wartości: współczynnik absorpcji dielektrycznej DAR, współczynnik polaryzacji PI i współczynnik rozładowania dielektrycznego DD (czas pomiaru 60...5999 s).
Urządzenie pozwala użytkownikowi ocenić stan izolacji poprzez przykładanie napięcia probierczego krokowo (SV – Step Voltage) lub powoli narastającego (RampTest – RT).
• Metoda SV pozwala sprawdzić, czy dielektryk jest w dobrym stanie, niezależnie od zastosowanego napięcia testowego.
• Metoda RT pozwala na ocenę właściwości materiału izolacyjnego. Urządzenie testowe delikatnie zwiększa napięcie testowe, nie narażając badanego obiektu na naprężenia elektryczne. Rejestruje się czas i napięcie w celu określenia wartości, przy których następuje przebicie izolacji badanego obiektu. Zintegrowane filtry cyfrowe o czasach uśredniania wynoszących 10, 30, 60, 100 i 200 sekund gwarantują stabilne wyniki pomiarów w obszarach o wysokim poziomie zakłóceń magnetycznych.
Setting punch
Bardzo przydatną funkcją jest możliwość dokonania przełomu w uszkodzonej izolacji. W przypadku linii otwartych miejsce uszkodzenia można zazwyczaj określić wizualnie. W przypadku kabli, które nie są widoczne,
Metoda ta polega na generowaniu fali sejsmicznej i akustycznej w miejscu uszkodzenia. W pewnych warunkach wyładowanie energetyczne zachodzi cyklicznie. Dokładne miejsce wyładowania można ustalić za pomocą geofonu. Pomiar penetracji pozwala również na lokalizację sporadycznych błędów, np. podczas deszczu, przy użyciu reflektometrów. W przypadku zwarć doziemnych można zastosować metodę spadku napięcia i ramkę A.
Automatyczne zapisywanie pomiarów
Wyniki mogą zostać zapisane automatycznie. Liczba ta zależy od indywidualnych danych każdego pomiaru.
Opis tego produktu został przetłumaczony automatycznie.
• Kable jedno- i wielożyłowe,
• Transformatory,
• Silniki i generatory,
• Kondensatory, izolatory i inne urządzenia znajdujące się w podstacjach
Zostaną wykorzystane.
Ten tester izolacji jest szczególnie przydatny do pomiarów w obszarach o bardzo dużych zakłóceniach elektromagnetycznych, np. w stacjach elektroenergetycznych z napięciem przemiennym 1200 kV i stałym 800 kV. Dzięki napięciu probierczemu 15 kV (zgodnie z NSI/NETA ATS-2009 TABELE 100.1) urządzenie testowe może być stosowane do badania obiektów o napięciu nominalnym 34,5 kV.
Funkcje
Wysokosprawny falownik wysokiego napięcia o napięciu testowym 15 kV i prądzie do 10 mA, umożliwiający pomiar rezystancji izolacji do 40 TΩ. Osiągnięcie takiego wyniku sprawia, że
Przyrządy pomiarowe bez konkurencji. Pomiar rezystancji metodą 3-żyłową, wykonywany kablem „GUARD”, eliminuje prądy upływu powierzchniowego spowodowane zanieczyszczeniem izolacji, zwiększając tym samym wiarygodność uzyskanych wyników.
Wyświetlane są następujące wartości: współczynnik absorpcji dielektrycznej DAR, współczynnik polaryzacji PI i współczynnik rozładowania dielektrycznego DD (czas pomiaru 60...5999 s).
Urządzenie pozwala użytkownikowi ocenić stan izolacji poprzez przykładanie napięcia probierczego krokowo (SV – Step Voltage) lub powoli narastającego (RampTest – RT).
• Metoda SV pozwala sprawdzić, czy dielektryk jest w dobrym stanie, niezależnie od zastosowanego napięcia testowego.
• Metoda RT pozwala na ocenę właściwości materiału izolacyjnego. Urządzenie testowe delikatnie zwiększa napięcie testowe, nie narażając badanego obiektu na naprężenia elektryczne. Rejestruje się czas i napięcie w celu określenia wartości, przy których następuje przebicie izolacji badanego obiektu. Zintegrowane filtry cyfrowe o czasach uśredniania wynoszących 10, 30, 60, 100 i 200 sekund gwarantują stabilne wyniki pomiarów w obszarach o wysokim poziomie zakłóceń magnetycznych.
Setting punch
Bardzo przydatną funkcją jest możliwość dokonania przełomu w uszkodzonej izolacji. W przypadku linii otwartych miejsce uszkodzenia można zazwyczaj określić wizualnie. W przypadku kabli, które nie są widoczne,
Metoda ta polega na generowaniu fali sejsmicznej i akustycznej w miejscu uszkodzenia. W pewnych warunkach wyładowanie energetyczne zachodzi cyklicznie. Dokładne miejsce wyładowania można ustalić za pomocą geofonu. Pomiar penetracji pozwala również na lokalizację sporadycznych błędów, np. podczas deszczu, przy użyciu reflektometrów. W przypadku zwarć doziemnych można zastosować metodę spadku napięcia i ramkę A.
Automatyczne zapisywanie pomiarów
Wyniki mogą zostać zapisane automatycznie. Liczba ta zależy od indywidualnych danych każdego pomiaru.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
- Bluetooth® to zastrzeżony na całym świecie znak towarowy firmy Bluetooth SIG, Inc.
