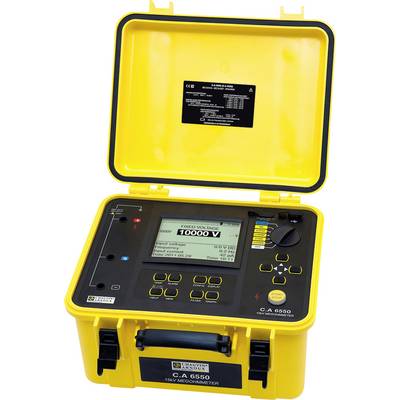

Chauvin Arnoux C.A 6550 Miernik rezystancji izolacji 500 V, 1000 V, 2500 V, 5000 V, 10000 V 25 TΩ
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (25 771,54 zł / Sztuka)
25 771,54 zł
31 698,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
Miernik izolacji CA 6550 10 kV
- Tester izolacji z napięciami probierczymi do 10 kV do testów izolacji do 25 TΩ z optymalnym bezpieczeństwem i dokładnością
- Z 5 stałymi i jednym regulowanym napięciem testowym od 40 V do 10 kV, a także napięciem krokowym lub narastającym
- Różne metody badań do oceny izolacji za pomocą badań nieniszczących oraz badania starzenia materiałów izolacyjnych
- Automatyczne obliczanie parametrów jakości izolacji (DAR, PI, DD)
- Szybki przegląd jakości izolacji: graficzne przedstawienie przebiegu rezystancji izolacji i napięcia testowego
- Zintegrowana pamięć wartości pomiarowych i interfejs USB do oprogramowania DataView do szczegółowych ocen i raportów
Dane techniczne
- Zmienne napięcia testowe:
- 40V - 10 000V
- Można ustawić 3 wartości napięcia
- Kroki ustawiania poziomów napięcia:
- Zmienna: 40 - 10 kV, kroki: 40 V - 1 kV: 10 V
- 1kV - 10kV: 100V
- napięcie rampy:
- 3 ustawienia dla napięcia początkowego, napięcia końcowego, czasu trwania testu
- Zakres ustawień napięcia rampy:
- 40 - 1100 V / 500 - 10 000 V
- Napięcie krokowe: można ustawić do 10 kroków (wartość napięcia i czas trwania każdego kroku)
- Rodzaj produktu
Miernik rezystancji izolacji
- Napięcie probiercze
500 V
1000 V
2500 V
5000 V
10000 V
- Funkcje pomiarowe
rezystancja izolacji
fabryczna (bez certyfikatu)
- Zakres pomiarowy rezystancji
10kΩ - 25 TΩ
- Interfejs
USB
IP54
- Zasilanie
90-360V/50-60Hz
- Wymiary
(D x S x W) 33 x 17.4 x 40.6 cm
- Waga
6 kg
- Wyświetlacz
cyfrowy (LCD)
- Maksymalna rezystancja izolacji
25 TΩ
- Maksymalny zakres pomiarowy napięcia
2500 V/AC
4000 V/DC
- Kategoria pomiarowa
CAT IV 1000 V
- Szerokość produktu
17.4 cm
- Wysokość produktu
40.6 cm
- Długość produktu
33 cm
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 2621436 Chauvin Arnoux C.A 6550 Miernik rezystancji izolacji 500 V, 1000 V, 2500 V, 5000 V, 10000 V 25 TΩ
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2621436 Chauvin Arnoux C.A 6550 Miernik rezystancji izolacji 500 V, 1000 V, 2500 V, 5000 V, 10000 V 25 TΩ
Opis
Tester izolacji do 10 000 V
Tester izolacji CA 6550 w obudowie gotowej do użycia na placu budowy idealnie nadaje się do testowania izolacji urządzeń w procesie produkcyjnym, podczas rutynowych kontroli lub ponownego uruchamiania systemów.
Urządzenie jest przeznaczone w szczególności dla dostawców energii elektrycznej, producentów instalacji, instalatorów, firm konserwacyjnych, ośrodków badawczych i przedsiębiorstw infrastrukturalnych.
CA 6550 jest zgodny ze standardem IEEE 43. Wymaga to, aby badania izolacji maszyn wirujących zasilanych napięciem 12 kV i wyższym były przeprowadzane przy napięciu probierczym wynoszącym od 5 do 10 kV.
Dane techniczne i funkcje:
Pełny zakres pomiarowy: od 10 kΩ do 25 TΩ
Ustawione i regulowane napięcie testowe: 40 V do 10 kV
Maksymalny prąd ładowania 5 mA.
Duży, podświetlany wyświetlacz LCD z odczytem cyfrowym, wykresem słupkowym i wykresem krzywej R(t)+u(t), i(t), i(u)
Automatyczne obliczanie: DAR / PI / DD / DR (ppm/V)
Kilka metod testowych: test napięciem schodkowym, test narastającym, test „palenia”, test „wczesnego przebicia” lub test z „limitem I”
Filtry do stabilizacji wyników pomiarów
Konwersja R na temperaturę odniesienia
Pamięć na 80 000 pomiarów i zegar czasu rzeczywistego
Optycznie izolowane złącze USB do przesyłania danych do komputera i oprogramowania protokołu DataView®.
Zasilanie: akumulator NiMH z zewnętrzną ładowarką
Zgodny z normą IEC 61557-1-2
Kategoria instalacji: IEC 61010 1000 V CAT IV
Wymiary: 406 x 330 x 174 mm; Waga: 6 kg
Opis tego produktu został przetłumaczony automatycznie.
Tester izolacji CA 6550 w obudowie gotowej do użycia na placu budowy idealnie nadaje się do testowania izolacji urządzeń w procesie produkcyjnym, podczas rutynowych kontroli lub ponownego uruchamiania systemów.
Urządzenie jest przeznaczone w szczególności dla dostawców energii elektrycznej, producentów instalacji, instalatorów, firm konserwacyjnych, ośrodków badawczych i przedsiębiorstw infrastrukturalnych.
CA 6550 jest zgodny ze standardem IEEE 43. Wymaga to, aby badania izolacji maszyn wirujących zasilanych napięciem 12 kV i wyższym były przeprowadzane przy napięciu probierczym wynoszącym od 5 do 10 kV.
Dane techniczne i funkcje:
Pełny zakres pomiarowy: od 10 kΩ do 25 TΩ
Ustawione i regulowane napięcie testowe: 40 V do 10 kV
Maksymalny prąd ładowania 5 mA.
Duży, podświetlany wyświetlacz LCD z odczytem cyfrowym, wykresem słupkowym i wykresem krzywej R(t)+u(t), i(t), i(u)
Automatyczne obliczanie: DAR / PI / DD / DR (ppm/V)
Kilka metod testowych: test napięciem schodkowym, test narastającym, test „palenia”, test „wczesnego przebicia” lub test z „limitem I”
Filtry do stabilizacji wyników pomiarów
Konwersja R na temperaturę odniesienia
Pamięć na 80 000 pomiarów i zegar czasu rzeczywistego
Optycznie izolowane złącze USB do przesyłania danych do komputera i oprogramowania protokołu DataView®.
Zasilanie: akumulator NiMH z zewnętrzną ładowarką
Zgodny z normą IEC 61557-1-2
Kategoria instalacji: IEC 61010 1000 V CAT IV
Wymiary: 406 x 330 x 174 mm; Waga: 6 kg
Opis tego produktu został przetłumaczony automatycznie.
Zakres dostawy
- Etui.
- 2 bezpieczne linie wysokiego napięcia z wtyczką HS i zaciskiem krokodylkowym HS (czerwony/niebieski)
- 3m)
- 1 zabezpieczona linia wysokiego napięcia z wtyczką HS z tylnym stykiem i zaciskiem krokodylkowym HS (czarny
- 3m)
- 1 zabezpieczona linia wysokiego napięcia z wtyczką HS i wtyczką HS ze stykiem odwrotnym (niebieska
- 0,5m)
- 1 kabel zasilający 2m
- Kabel optyczny USB
- 1 pamięć USB z instrukcją obsługi i oprogramowaniem DataView
