Sterowanie stacją kolejową cień TAMS Elektronik 51-04116-01-C

Zielona płytka drukowana z wieloma kondensatorami, rezystorami i przyciskami. Na górze złącze Ethernet, po lewej stronie zielone listwy zaciskowe.

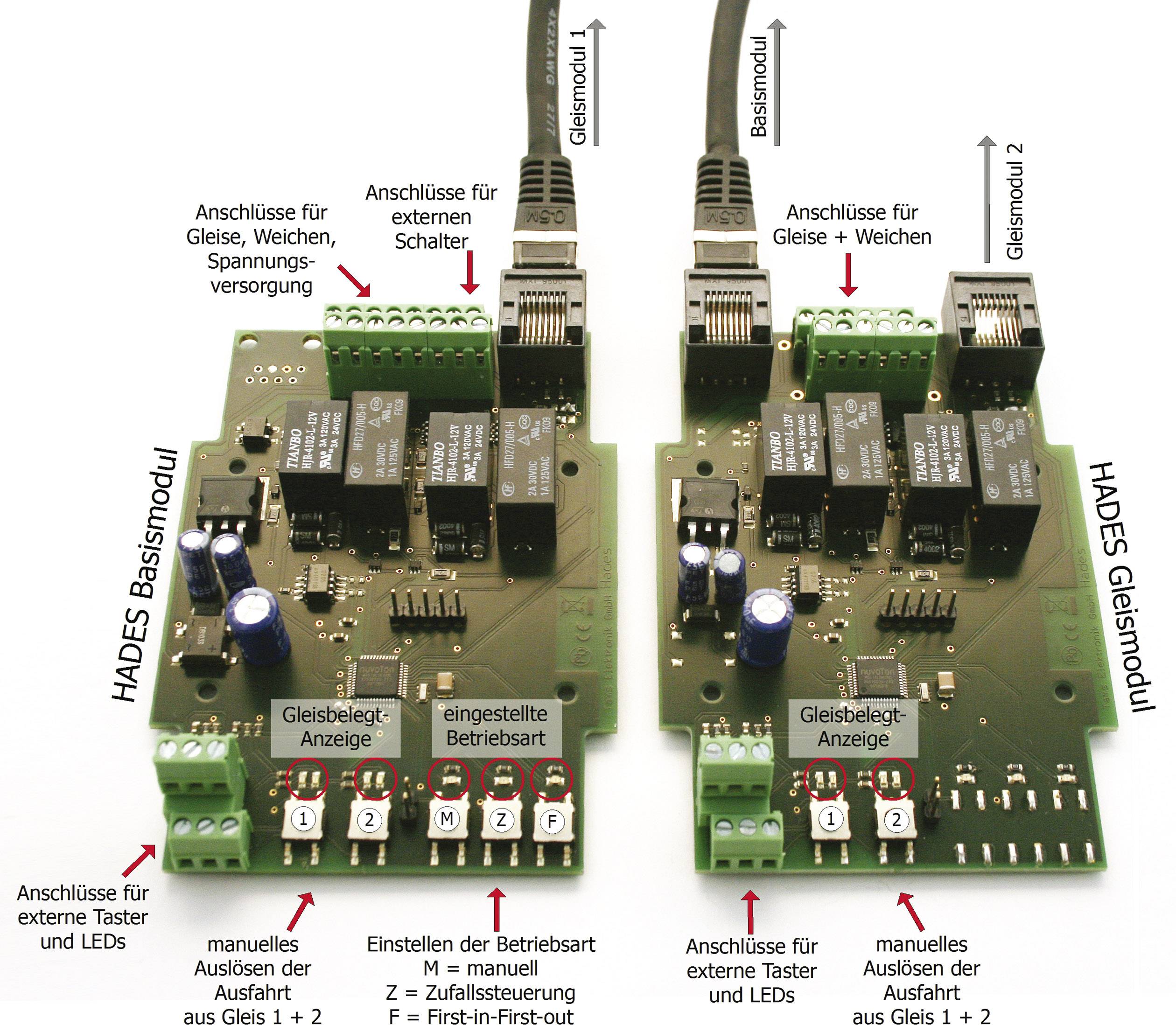

'Dwa moduły HADES do kolejki modelowej. Moduł po lewej stronie to moduł bazowy, moduł po prawej stronie to moduł torowy. Oba moduły prezentują złącza i przyciski.'

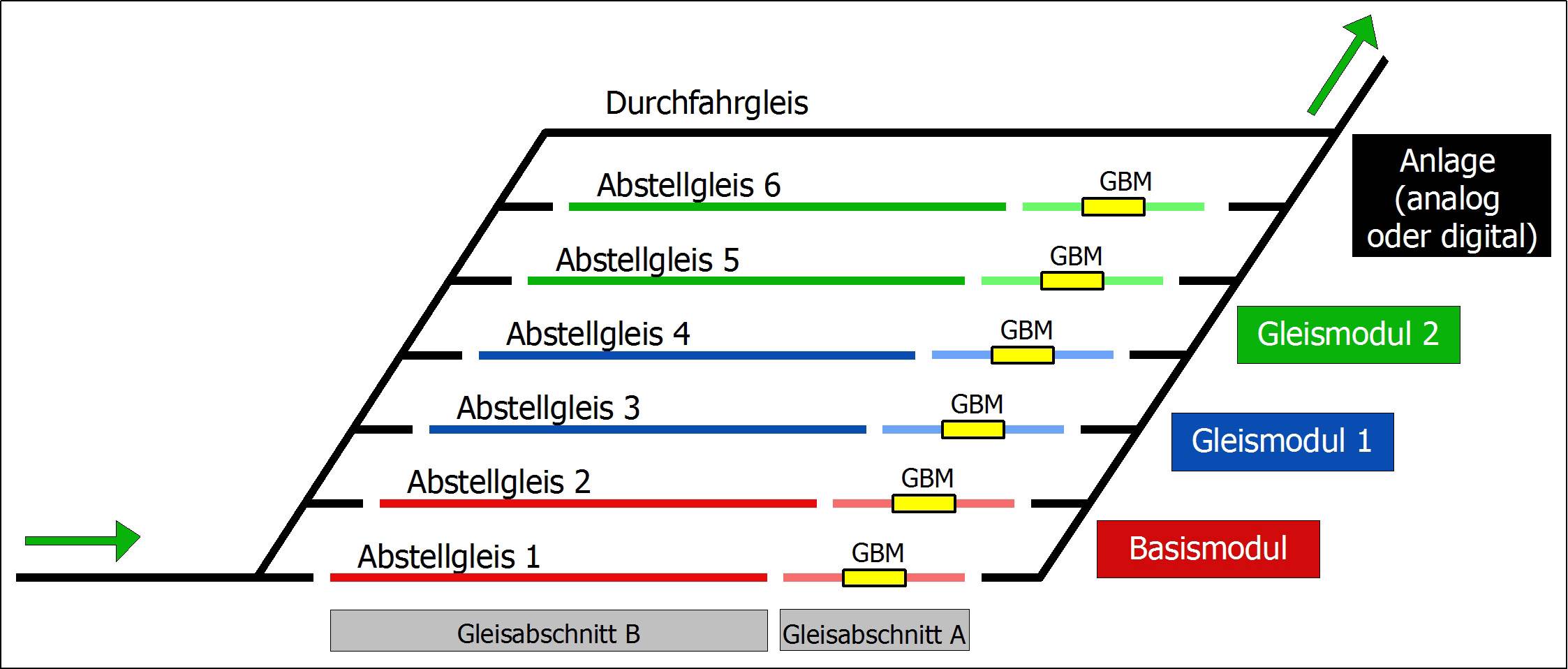

Schemat bocznicy kolejowej z sześcioma torami postojowymi, oznaczonymi numerami od 1 do 6. Zawiera moduły 'Moduł bazowy', 'Moduł torowy 1' oraz 'Moduł torowy 2'.

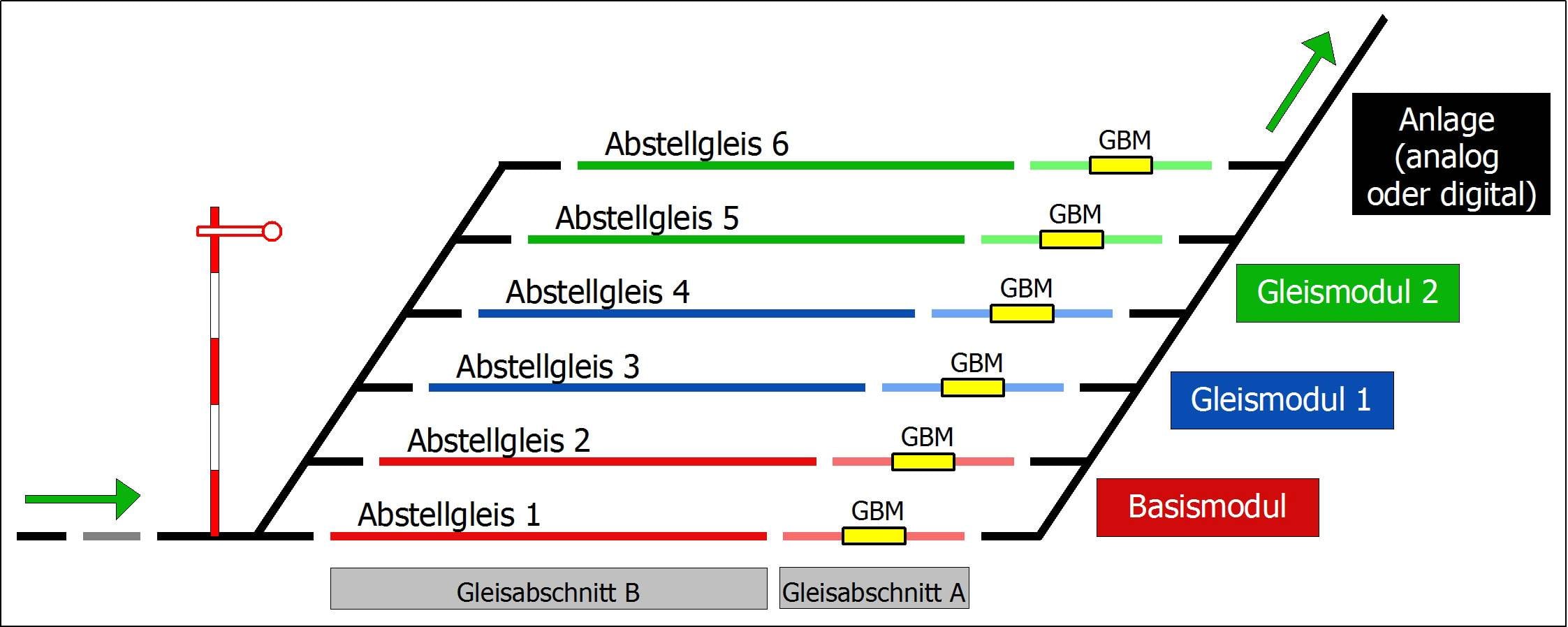

Diagram toru z pięcioma torami postojowymi, ponumerowanymi od 1 do 6. Kolorowe linie oznaczają moduły i sekcje.

1/4

Szybka dostawa w wt. 22.09

7 Sztuki

Liczba

Sztuki

Suma (421,95 zł / Sztuka)

421,95 zł

519,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Dostępnych jest tylko 7 sztuka

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Sterowanie stacją kolejową cień

Specyfikacja analogowych stacji sterowania: Moduł bazowy

Rodzaj modelu (Modelastwo kolejowe): moduł prefabrykowany

Natężenie wyjściowe: 3 A

Napięcie znamionowe (modele kolejek): 12-18 V DC/AC

Klasa wiekowa: Od 15 lat

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1492023 Sterowanie stacją kolejową cień TAMS Elektronik 51-04116-01-C

Opis

Pociągi wjeżdżające do stacji cienia są automatycznie kierowane na pierwszy wolny tor. Jeśli bocznica jest wolna, HADES przełącza powiązaną rozjazd. Krótki odcinek bocznicy jest pozbawiony zasilania przed przełącznikiem wyjściowym. Jak tylko zintegrowany czujnik zajętości toru wykryje odbiornik energii, przełącznik wjazdowy zostaje ustawiony, a sekcja za przełącznikiem wjazdowym zostaje wyłączona. Pociąg zatrzymuje się niezależnie od tego, czy lokomotywa ciągnie, czy pcha.

Moduł podstawowy monitoruje i kontroluje dwie pierwsze bocznice. Dodatkowy moduł torowy monitoruje i steruje 2 dodatkowymi bocznicami (można podłączyć maks. 15 modułów torowych).

W przypadku awarii diody LED migają i wyjazd innych pociągów jest blokowany. Jeśli zanikło tylko napięcie toru, po ponownym włączeniu praca jest kontynuowana z ostatnimi ustawieniami.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

od 2 do 32 bocznic
Możliwa nieparzysta liczba bocznic
Tryby pracy: „First-in-First-out”, sterowanie losowe, ręczne wyzwalanie przyciskiem
Połączenie modułów za pomocą kabli krosowych RJ-45
Blokowanie wyjścia za pomocą zewnętrznego wyłącznika na module podstawowym
Maksymalny prąd wyjściowy: 3000 mA na bocznicę.
