Name: Stycznik Siemens 3RT2016-1AP02 3RT20161AP02, 3 styki, 230 V/AC, 9 A, 1 szt.
Brand: Siemens
SKU: 1431061
Availability: InStock

Siemensowski przekaźnik SIRIUS, model 3RT20, w kolorach czarnym i niebieskim. Przedstawia podłączenia i jest przeznaczony do zastosowań łączeniowych.

Otwarty rozdzielnik elektryczny ukazuje skomplikowane okablowanie i elektronikę, a w rozmytym tle widać fabrykę lub halę produkcyjną.

Diagram przedstawia okablowanie przekaźników z etykietami oraz instrukcją krok po kroku dotyczącą montażu i podłączenia.

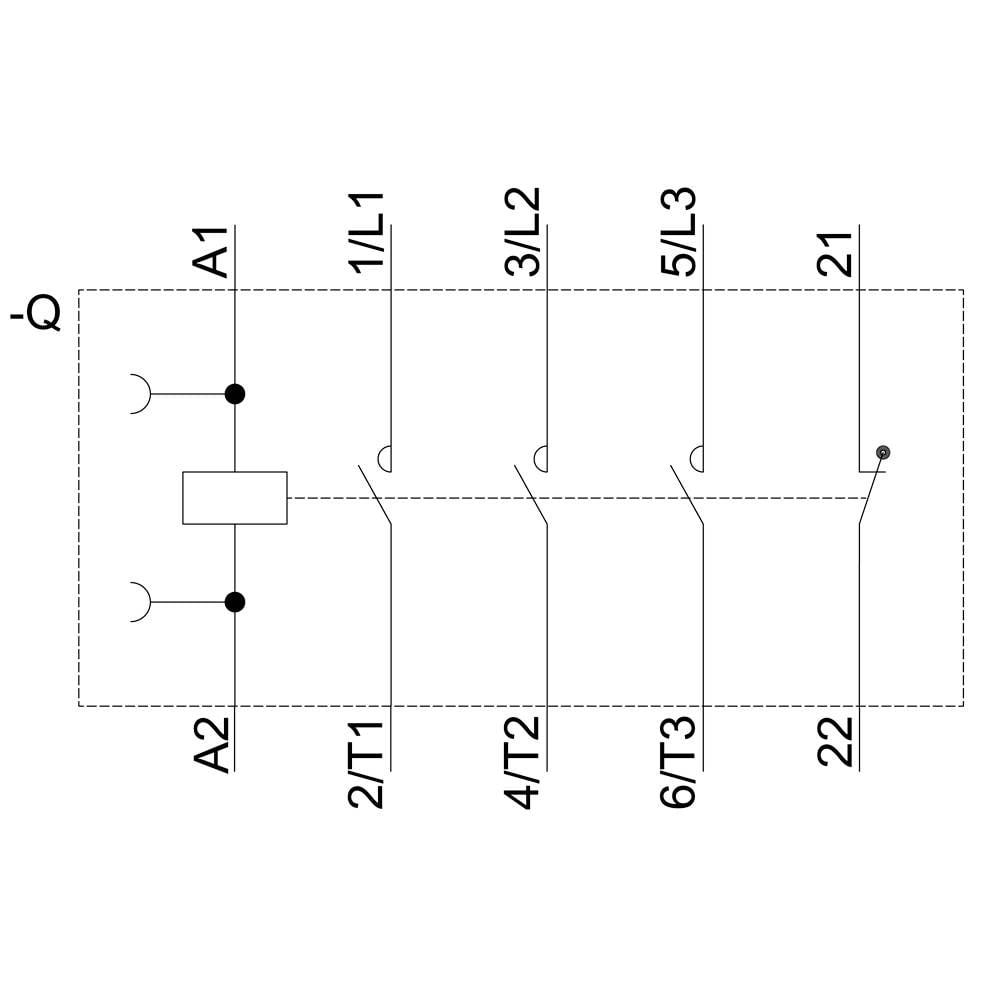

Schemat elektryczny przekaźnika elektromagnetycznego z zaciskami A1, A2 dla cewki oraz 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 21, 22 dla styków.

Rysunek techniczny prostokątnego elementu elektronicznego z dokładnymi wymiarami w milimetrach, przedstawiający trzy widoki.

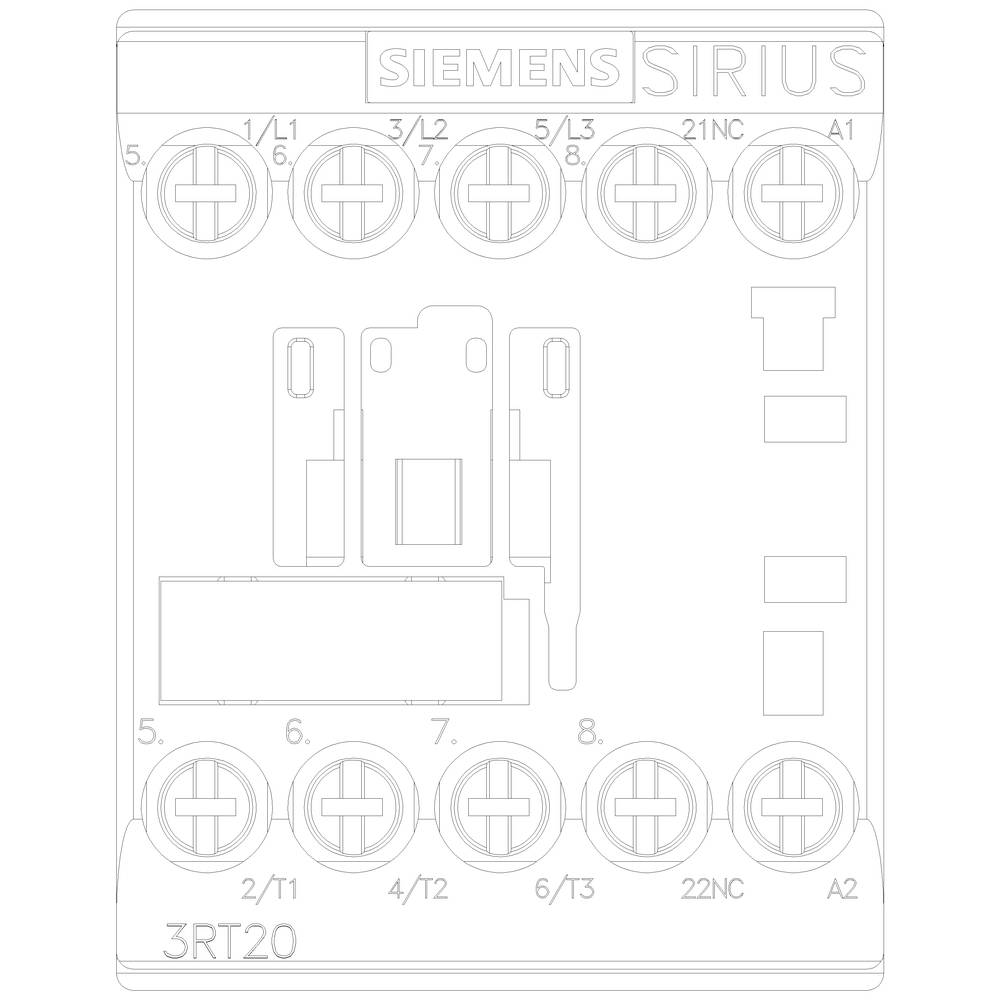

'Siemens SIRIUS 3RT20 stycznik, widok z przodu z oznaczonymi przyłączami i stykami. Na górze znajdują się zaciski dla L1, L2, L3, NC, A1; na dole zaciski dla T1, T2, T3, NC, A2.'

1/6

Zdjęcie poglądowe

Rodzaj produktu

Stycznik

Ilość pinów

3 styki

Napięcie znamionowe

230 V/AC

Natężenie obciążenia

9 A

Moc

4 kW

Karta katalogowa (PDF)

Szybka dostawa w wt. 13.10

33 Sztuki

Liczba

Sztuki

Suma (219,00 zł / Sztuka)

219,00 zł

178,05 zł

bez VAT (klient biznesowy)

Cena brutto

tylko 49,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Waga: 230 g Strata mocy: 0,7 W.

Opakowanie: sztuka

Rodzaj produktu: Stycznik

Model katalogowy producenta: 3RT2016-1AP02

Rozmiar: S00

Ilość pinów: 3 styki

Rodzaj styku: 3 NO

Rodzaj styku pomocnicznego: 1 NC

Napięcie znamionowe: 230 V/AC

Napięcie sterowania (max.): 230 V/AC

Zakres napięcia sterującego: 230 V/AC (max)

Maksymalne napięcie przełączania: 400 V/AC

Maksymalne natężenie ciągłe: 9 A

Natężenie obciążenia: 9 A

: 4 kW

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Cechy przekaźnika: styk pomocniczy

Sposób montażu: szyna

Połączenie komponentów: terminal śrubowy

Żywotność mechaniczna: 3.0E7

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 45 mm

Wysokość produktu: 58 mm

Głębokość produktu: 73 mm

Wymiary: (S x W x G) 45 x 58 x 73 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Waga: 230 g

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: 230-230 V

: 230-230 V

: Screw connection

: AC

: 8.5 A

: 3.677

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Moc

Ilość pinów

Napięcie znamionowe

Siemens 3RT2015-1AP01 Stycznik 3 NO 3 kW 230 V/AC 7 A styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1431023

Szybka dostawa w wt. 13.10

25 sztukaConrad Electronic

3 kW

3 styki

230 V/AC

Sztuki

Min.: 1

Vielfache: 1

199,00 zł^*

Siemens 3RT2015-1BB41 Stycznik 3 NO 3 kW 24 V/DC 7 A styk pomocniczy Pasuje do przekaźników marki: Siemens sztuka 1 szt.

Numer produktu1431141

Szybka dostawa w wt. 13.10

29 sztukaConrad Electronic

3 kW

3 styki

24 V/DC

Sztuki

Min.: 1

Vielfache: 1

299,00 zł^*

Siemens 3RT2015-1BB44-3MA0 Stycznik 3 NO 3 kW 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens sztuka 1 szt.

Numer produktu1730331

Szybka dostawa w wt. 13.10

2 sztukaConrad Electronic

3 kW

3 styki

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

269,00 zł^*

Siemens 3RT2015-2BB42 Stycznik 3 NO 3 kW 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1730507

Szybka dostawa w wt. 13.10

12 sztukaConrad Electronic

3 kW

3 styki

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

159,00 zł^*

Siemens 3RT2016-1AB02 Stycznik 3 NO 4 kW 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1730531

Szybka dostawa w wt. 13.10

7 sztukaConrad Electronic

4 kW

3 styki

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

249,00 zł^*

Siemens 3RT2016-1AP01 Stycznik 3 NO 4 kW 230 V/AC 9 A styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1431000

Szybka dostawa w wt. 13.10

36 sztukaConrad Electronic

4 kW

3 styki

230 V/AC

Sztuki

Min.: 1

Vielfache: 1

149,00 zł^*

Siemens 3RT2016-2BB42 Stycznik 3 NO 4 kW 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1700739

Szybka dostawa w wt. 13.10

28 sztukaConrad Electronic

4 kW

3 styki

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

169,00 zł^*

Siemens 3RT2017-1AP01 Stycznik 3 NO 5.5 kW 230 V/AC 12 A styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1431128

Szybka dostawa w wt. 13.10

15 sztukaConrad Electronic

5.5 kW

3 styki

230 V/AC

Sztuki

Min.: 1

Vielfache: 1

179,00 zł^*

Siemens 3RT2017-1AP02 Stycznik 3 NO 5.5 kW 230 V/AC 12 A styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1431015

Szybka dostawa w wt. 13.10

9 sztukaConrad Electronic

5.5 kW

3 styki

230 V/AC

Sztuki

Min.: 1

Vielfache: 1

299,00 zł^*

Siemens 3RT2017-1AP04-3MA0 Stycznik 3 NO 5.5 kW 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1741072

Dostawa w pt. 23.10

Conrad Electronic

5.5 kW

3 styki

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

449,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 1431061 Stycznik Siemens 3RT2016-1AP02 3RT20161AP02, 3 styki, 230 V/AC, 9 A, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1431061 Stycznik Siemens 3RT2016-1AP02 3RT20161AP02, 3 styki, 230 V/AC, 9 A, 1 szt.

Opis

Stycznik, AC-3 9 A, 4 kW / 400 V 1 NC, 230 V AC, 50 / 60 Hz 3-biegunowy, rozmiar S00 przyłącze śrubowe Stycznik SIRIUS 3RT2 do przełączania silników.
Styczniki 3RT2 są częścią modułowego systemu SIRIUS z idealnie dopasowanymi produktami. Imponują wysoką wydajnością połączoną z kompaktową konstrukcją i wysoką niezawodnością styków. Można je łączyć z innymi elementami podajnika ładunku na różne sposoby. Wiele kombinacji urządzeń jest testowanych w fabryce. Styczniki oferują optymalne połączenie ze sterownikiem dla każdej aplikacji (równoległe, przez ASi lub IO-Link). Zintegrowane przełączniki pomocnicze zmniejszają złożoność Twojej konstrukcji. Przednie złącza umożliwiają łatwe okablowanie. Styczniki 3RT2 są odporne na warunki klimatyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) oraz IE3/IE4ready.
Są dostępne w różnych rozmiarach i w szerokim zakresie mocy, przy pracy AC i DC. Oprócz technologii połączeń śrubowych, urządzenia są konsekwentnie dostępne z połączeniami sprężynowymi, które zapewniają szybkie, bezobsługowe i odporne na wibracje połączenie.
Szeroka gama akcesoriów, takich jak styki pomocnicze, wyzwalacze pomocnicze itp. jest taka sama dla wszystkich rozmiarów. Dostępne moduły połączeniowe, moduły funkcyjne i system zasilający SIRIUS 3RV29 znacznie zmniejszają nakłady związane z okablowaniem.
Styczniki mocy 3RT2 zastępują sprawdzoną serię 3RT1 (do 55 kW).
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.
