Name: WAGO 733-334/105-604 wtyk (do płytek drukowanych)
Brand: WAGO
SKU: 543230
Availability: BackOrder

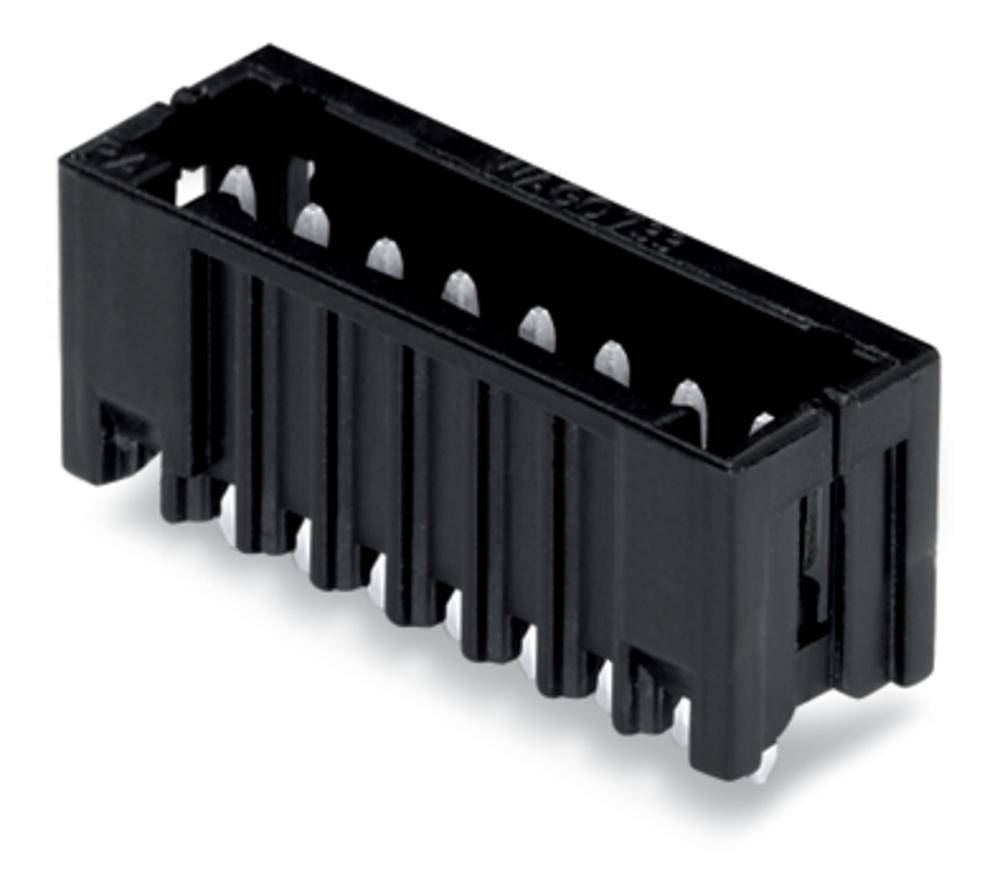

Czarny wtyk plastikowy z wieloma pinami, używany do połączeń elektronicznych.

Rysunek techniczny złącza elektrycznego z wymiarami. Przedstawia różne widoki oraz szczegółowe wymiary, takie jak szerokość, wysokość i rozstaw pinów.

Wykres przedstawia krzywą obniżenia parametrów dla listew sprężynowych z listwą wtykową, różną liczbą biegunów oraz wpływ temperatury otoczenia na prąd.

1/3

Rodzaj produktu

Listwa kołkowa, męska, standardowa

Rodzaj złącza

złącze męskie proste

Ilość rzędów

Seria złączy

2092

Wymiary siatki

2.50 mm

Karta katalogowa (PDF)

Dostawa w pt. 13.11

Liczba (Rozmiar opakowania 200 szt.)

Sztuki

Suma (1219,00 zł / Sztuka)

1219,00 zł

991,06 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

prosty pin lutowniczy 0,8 x 0,8 mm 4-bieg., czarny

Opis: 200 szt.
Ilość rzędów: 1
Ilość pinów: 4

Dane techniczne

Rodzaj produktu: Listwa kołkowa, męska, standardowa

Rodzaj złącza: złącze męskie proste

Ilość rzędów: 1

System połączenia wtyków: wire-to-board

Seria złączy: 2092

Wymiary siatki: 2.50 mm

Ilość pinów w rzędzie: 4

Ilość pinów: 4

Szerokość produktu: 12.5 mm

Kształt pina: kwadratowy

Natężenie znamionowe: 6 A

Natężenie znamionowe - zaokrąglone: 6 A

Zawartość: 200 szt.

Wymiary: (D x S x W) 7.8 x 12.5 x 11.3 mm

Połączenie komponentów: do PCB

Materiał obudowy: poliftalamid (PPA GF)

Numer katalogowy producenta: 733-334/105-604

Kolor: czarny

Produkt przemysłowy: tak

Materiał izolacyjny: poliftalamid (PPA GF)

Materiał styku: miedź elektrolityczna

Wykończenie strony z PCB: ocynowany

Wykończenie strony ze wtykami: ocynowany

Napięcie znamionowe: 160 V

Wysokość produktu: 11.3 mm

Długość produktu: 7.8 mm

Kierunek podłączania: prostopadle do PCB

Maksymalna temperatura: +100 °C

Minimalna temperatura: -60 °C

Model katalogowy producenta: 733-334/105-604

UKCA: tak
