Name: WAGO 733-335/105-604 wtyk (do płytek drukowanych)
Brand: WAGO
SKU: 543238
Availability: BackOrder

Czarny wtyk plastikowy z wieloma pinami, używany do połączeń elektronicznych.

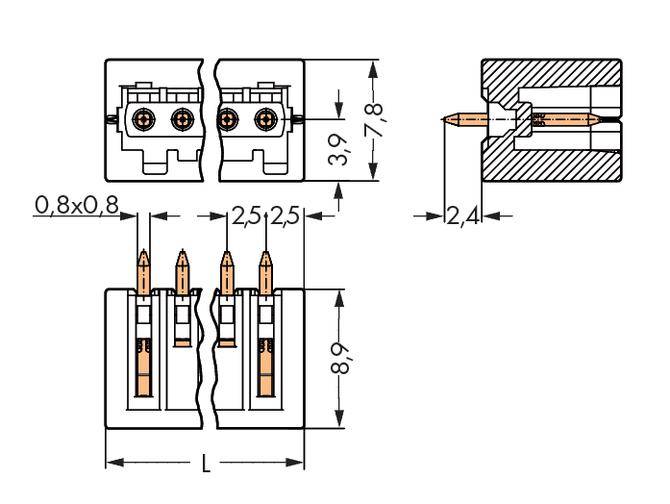

Rysunek techniczny złącza elektrycznego z wymiarami. Przedstawia różne widoki oraz szczegółowe wymiary, takie jak szerokość, wysokość i rozstaw pinów.

Wykres przedstawia krzywą obniżenia parametrów dla listew sprężynowych z listwą wtykową, różną liczbą biegunów oraz wpływ temperatury otoczenia na prąd.

1/3

Rodzaj produktu

Listwa kołkowa, męska, standardowa

Rodzaj złącza

złącze męskie proste

Ilość rzędów

Seria złączy

2092

Wymiary siatki

2.50 mm

Karta katalogowa (PDF)

Dostawa w pt. 13.11

Liczba (Rozmiar opakowania 200 szt.)

Sztuki

Suma (1449,00 zł / Sztuka)

1449,00 zł

1178,05 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

prosty pin lutowniczy 0,8 x 0,8 mm 5-bieg., czarny

Opis: 200 szt.
Ilość rzędów: 1
Ilość pinów: 5

Dane techniczne

Rodzaj produktu: Listwa kołkowa, męska, standardowa

Rodzaj złącza: złącze męskie proste

Ilość rzędów: 1

System połączenia wtyków: wire-to-board

Seria złączy: 2092

Wymiary siatki: 2.50 mm

Ilość pinów w rzędzie: 5

Ilość pinów: 5

Szerokość produktu: 15 mm

Kształt pina: kwadratowy

Natężenie znamionowe: 6 A

Natężenie znamionowe - zaokrąglone: 6 A

Zawartość: 200 szt.

Wymiary: (D x S x W) 7.8 x 15 x 11.3 mm

Połączenie komponentów: do PCB

Materiał obudowy: poliftalamid (PPA GF)

Numer katalogowy producenta: 733-335/105-604

Kolor: czarny

Produkt przemysłowy: tak

Materiał izolacyjny: poliftalamid (PPA GF)

Materiał styku: miedź elektrolityczna

Wykończenie strony z PCB: ocynowany

Wykończenie strony ze wtykami: ocynowany

Napięcie znamionowe: 160 V

Wysokość produktu: 11.3 mm

Długość produktu: 7.8 mm

Kierunek podłączania: prostopadle do PCB

Maksymalna temperatura: +100 °C

Minimalna temperatura: -60 °C

Model katalogowy producenta: 733-335/105-604

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Rodzaj złącza

Szerokość produktu

Ilość pinów

Wymiary siatki

Kształt pina

WAGO 733-335/105-604 wtyk (do płytek drukowanych)

Numer produktu543238

Dostawa w pt. 13.11

Conrad Electronic

Ten produkt

6 A

złącze męskie proste

15 mm

2.50 mm

kwadratowy

Sztuki

Min.: 1

Vielfache: 1

1449,00 zł^*

WAGO 733-332/105-604 wtyk (do płytek drukowanych)

Numer produktu543221

Dostawa w pt. 6.11

Conrad Electronic

6 A

złącze męskie proste

7.5 mm

2.50 mm

kwadratowy

Sztuki

Min.: 1

Vielfache: 1

689,00 zł^*

WAGO 733-333/105-604 wtyk (do płytek drukowanych)

Numer produktu543223

Dostawa w pt. 6.11

Conrad Electronic

6 A

złącze męskie proste

10 mm

2.50 mm

kwadratowy

Sztuki

Min.: 1

Vielfache: 1

919,00 zł^*

WAGO 733-334/105-604 wtyk (do płytek drukowanych)

Numer produktu543230

Dostawa w pt. 13.11

Conrad Electronic

6 A

złącze męskie proste

12.5 mm

2.50 mm

kwadratowy

Sztuki

Min.: 1

Vielfache: 1

1219,00 zł^*

WAGO 733-336/105-604 wtyk (do płytek drukowanych)

Numer produktu543242

Dostawa w pt. 13.11

Conrad Electronic

6 A

złącze męskie proste

17.5 mm

2.50 mm

kwadratowy

Sztuki

Min.: 1

Vielfache: 1

1789,00 zł^*

WAGO 733-337/105-604 wtyk (do płytek drukowanych)

Numer produktu543248

Dostawa w pt. 6.11

Conrad Electronic

6 A

złącze męskie proste

20 mm

2.50 mm

kwadratowy

Sztuki

Min.: 1

Vielfache: 1

2069,00 zł^*

WAGO 733-338/105-604 wtyk (do płytek drukowanych)

Numer produktu543253

Dostawa w pt. 6.11

Conrad Electronic

6 A

złącze męskie proste

22.5 mm

2.50 mm

kwadratowy

Sztuki

Min.: 1

Vielfache: 1

2319,00 zł^*

WAGO 733-339 Listwa kołkowa, męska, standardowa 733-339, wire-to-board, piny: 9, 4 A, 200 szt.

Numer produktu543259

Dostawa w pt. 6.11

Conrad Electronic

4 A

złącze męskie proste

25 mm

2.50 mm

kwadratowy

Sztuki

Min.: 1

Vielfache: 1

2189,00 zł^*

WAGO 733-339/105-604 Listwa kołkowa, męska, standardowa 733-339/105-604, wire-to-board, piny: 9, 6 A, 200 szt.

Numer produktu543261

Dostawa w pt. 6.11

Conrad Electronic

6 A

złącze męskie proste

25 mm

2.50 mm

kwadratowy

Sztuki

Min.: 1

Vielfache: 1

2599,00 zł^*

WAGO 733-340 wtyk (do płytek drukowanych)

Numer produktu543263

Dostawa w czw. 31.12.2026

Conrad Electronic

6 A

złącze męskie proste

27.5 mm

2.50 mm

prostokątny

Sztuki

Min.: 1

Vielfache: 1

2429,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 543238 WAGO 733-335/105-604 wtyk (do płytek drukowanych)

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 543238 WAGO 733-335/105-604 wtyk (do płytek drukowanych)

Opis

WAGO 733-335/105-604 |

Opis
