WAGO 735-304 złączka do płytek drukowanych

Szare złącza do płytek drukowanych w różnych rozmiarach, odpowiednie do połączeń elektrycznych i zastosowań przemysłowych.

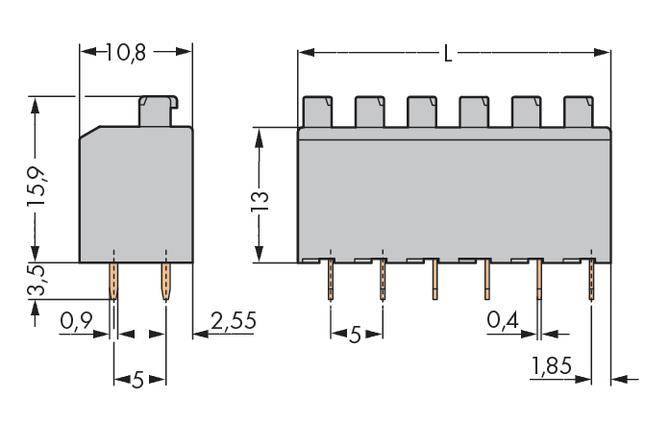

Rysunek techniczny elementu elektronicznego ze szczegółowymi wymiarami w milimetrach. Widok z przodu i z boku.

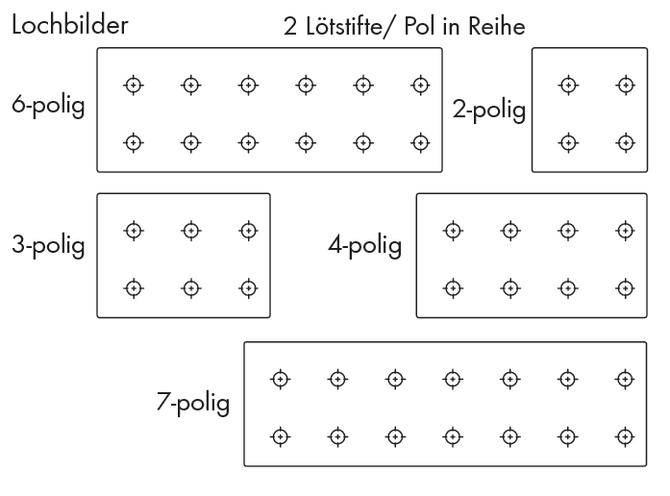

'Lochbilder' przedstawia pięć prostokątnych grup pinów lutowniczych z 6, 3, 7, 4 i 2 stykami w rzędzie. Schemat połączeń elektrycznych.
1/3
Rodzaj produktu
Zacisk sprężynowy
Wymiary siatki
5 mm
Ilość pinów w rzędzie
4
Ilość styków
4
Połączenie komponentów
klema sprężynowa
do PCB
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w pon. 14.12
Liczba (Rozmiar opakowania 240 szt.)
Suma (6,70 zł / Sztuka)
1609,00 zł
1308,13 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

Przyciski 1,5 mm², szara

  • Opis 240 szt.

Dane techniczne

Model katalogowy producenta

735-304

Rodzaj produktu

Zacisk sprężynowy

PCB Cechy szczególne terminali do PCB

z PUSH WIRE®

Wymiary siatki

5 mm

Ilość rzędów

1

Ilość pinów w rzędzie

4

Ilość styków

4

Seria (zaciski)

735

Minimalna długość ściągania izolacji

8 mm

Maksymalna długość ściągania izolacji

9 mm

Połączenie komponentów

klema sprężynowa

do PCB

Minimalny przekrój przewodu sztywnego

0.50 mm²

Maksymalny przekrój przewodu sztywnego

1.50 mm²

Minimalna średnica przewodu (system AWG)

20

Kierunek podłączania

prostopadle do PCB

Maksymalna średnica przewodu (system AWG)

16

Materiał styku

miedź elektrolityczna ocynkowana

Kolor

szary

Izolacja przewodów

tak

Numer katalogowy producenta

735-304

Produkt przemysłowy

tak

Zawartość

240 szt.

Napięcie znamionowe

320 V

Szerokość produktu

20.00 mm

Wysokość produktu

19.40 mm

Długość produktu

10.80 mm

Do pobrania

Karta katalogowa

Karta katalogowa 544287 WAGO 735-304 złączka do płytek drukowanych

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 544287 WAGO 735-304 złączka do płytek drukowanych

Opis

WAGO 735-304 |
