WAGO 739-309/001-000 Zacisk sprężynowy 1.50 mm² 80 szt.

Szary złącz elektryczny z 9 stykami, oznaczony napisem 'WAGO 734/735', napięcie znamionowe 250V, kąt 1,5°.
Diagram przedstawia krzywe obciążalności prądowej dla przewodników 2-, 4-, 6-, 12-biegunowych przy temperaturach otoczenia od 0 do 105°C zgodnie z normą EN 60512-5-2.

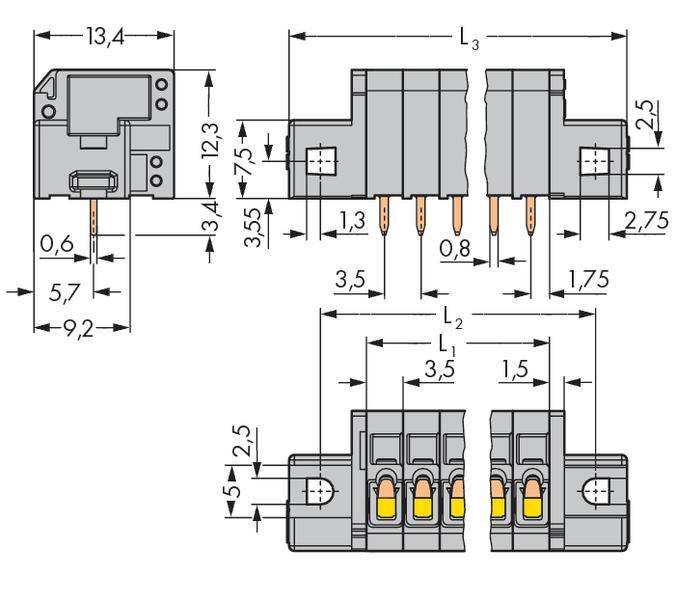

Rysunek techniczny złącza elektrycznego. Wymiary w milimetrach przedstawiają szerokość, wysokość i głębokość poszczególnych komponentów.
1/3
Rodzaj produktu
Zacisk sprężynowy
Wymiary siatki
3.50 mm
Ilość pinów w rzędzie
9
Ilość styków
9
Połączenie komponentów
klema sprężynowa
do PCB
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w wt. 15.12
Liczba (Rozmiar opakowania 80 szt.)
Suma (19,24 zł / Sztuka)
1539,00 zł
1251,22 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

Zacisk sprężynowy 1.50 mm² Ilość styków 9

  • Opis 80 szt.

Dane techniczne

Model katalogowy producenta

739-309/001-000

Rodzaj produktu

Zacisk sprężynowy

PCB Cechy szczególne terminali do PCB

z CAGE CLAMP®

Wymiary siatki

3.50 mm

Ilość rzędów

1

Ilość pinów w rzędzie

9

Ilość styków

9

Seria (zaciski)

739

Minimalna długość ściągania izolacji

8 mm

Maksymalna długość ściągania izolacji

6 mm

Połączenie komponentów

klema sprężynowa

do PCB

Minimalny przekrój przewodu elastycznego

0.08 mm²

Minimalny przekrój przewodu sztywnego

0.08 mm²

Maksymalny przekrój przewodu elastycznego

1.50 mm²

Maksymalny przekrój przewodu sztywnego

1.50 mm²

Minimalna średnica przewodu (system AWG)

28

Kierunek podłączania

prostopadle do PCB

Maksymalna średnica przewodu (system AWG)

14

Materiał styku

miedź elektrolityczna ocynkowana

Kolor

szary

Izolacja przewodów

tak

Numer katalogowy producenta

739-309/001-000

Produkt przemysłowy

tak

Zawartość

80 szt.

Napięcie znamionowe

160 V

Szerokość produktu

46.30 mm

Wysokość produktu

15.70 mm

Długość produktu

13.40 mm

Do pobrania

Karta katalogowa

Karta katalogowa 544960 WAGO 739-309/001-000 Zacisk sprężynowy 1.50 mm² 80 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 544960 WAGO 739-309/001-000 Zacisk sprężynowy 1.50 mm² 80 szt.

Opis

WAGO 739-309/001-000 |

Uwagi

Produkt kierowany jest dla Przedsiębiorców
