Name: Weidmüller 1353500000 Złącze męskie PCB Łączna ilość styków 5 Ilość rzędów 1 36 szt.
Brand: Weidmüller
SKU: 1949445
Availability: BackOrder

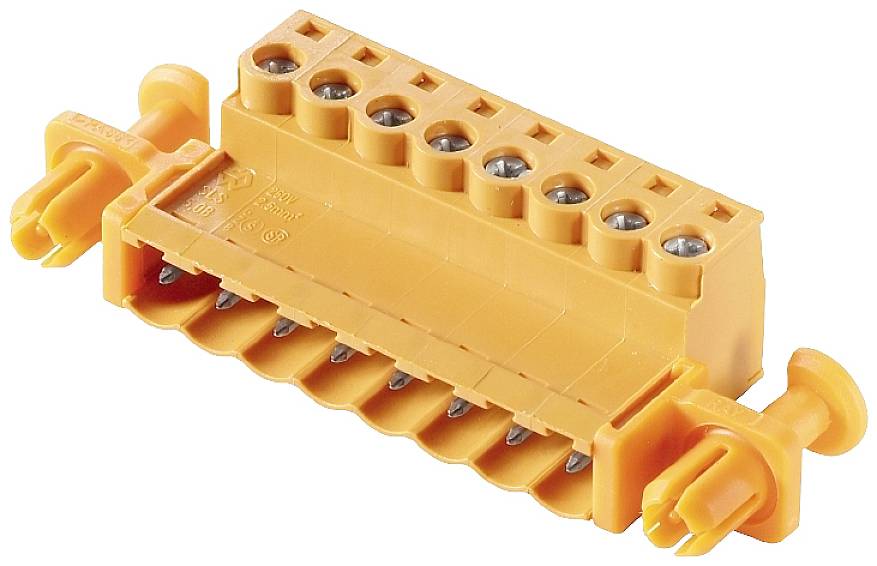

Pomarańczowy elektryczny złącz wtykowy z ośmioma zaciskami śrubowymi ułożonymi w rzędzie, odpowiedni do montażu na płytce drukowanej.

Rodzaj produktu

Złącze męskie PCB

Łączna ilość styków

Wymiary siatki

5.08 mm

Zawartość

36 szt.

Ilość pinów

Karta katalogowa (PDF)

Dostawa w wt. 29.12.2026

Liczba (Rozmiar opakowania 36 szt.)

Sztuki

Suma (17,47 zł / Sztuka)

629,00 zł

511,38 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Ilość pinów 5
Ilość rzędów 1
Opis 36 szt.

Dodatkowe informacje:

Dane techniczne

Głębokość: 22.2 mm
Materiał izolacyjny: PBT
Temperatura przechowywania od -25 °C do +55 °C
Końcówka odizolowanego przewodu: 7 mm
Moment dokręcania: 0.4 Nm - 0.5 Nm
Śruba zaciskowa M2.5
Technologia połączenia przewodu: połączenie z jarzmem napinającym
Kierunek wyjścia przewodu: 180 °
Siła wkładania / biegun: 4 N
Siła ciągnąca / biegun: 3 N
Natężenie prądu krótkotrwałego: 3 x 1s przy 120 A.
Wskaźnik wtyczki: 2,8 mm x 2 mm, 2,4 mm

Rodzaj produktu: Złącze męskie PCB

Łączna ilość styków: 5

Ilość pinów: 5

Ilość rzędów: 1

Wymiary siatki: 5.08 mm

Natężenie znamionowe: 15 A

Natężenie znamionowe - zaokrąglone: 15 A

Norma DIN: DIN 5264-A

Ilość pinów w rzędzie: 5

Połączenie komponentów: śrubowe
złącze męskie

Kolor: pomarańczowy

Materiał obudowy: PA

Numer katalogowy producenta: 1353500000

Zawartość: 36 szt.

Materiał styku: CuSn (brąz)

Wysokość produktu: 15.3 mm

Maksymalna temperatura: +100 °C

Minimalna temperatura: -50 °C

Model katalogowy producenta: SLS 5.08/05/180DF SN OR BX

: 26 AWG - 12 AWG

Wymiary: 15.3 mm x 22.2

Rezystancja styku: 4,5 mΩ

Rezystancja izolacji: 100 MΩ

Wymiar zacisku: 0,13 mm² - 3,31 mm²

Wykończenie strony ze wtykami: ocynowany

Wymiary: 15.3 mm x 22.2 mm

Napięcie znamionowe: 300 V

Ilość styków: 5

Zgodne z RoHS: Tak

Cykle łączenia: 25

UKCA: nie dotyczy
